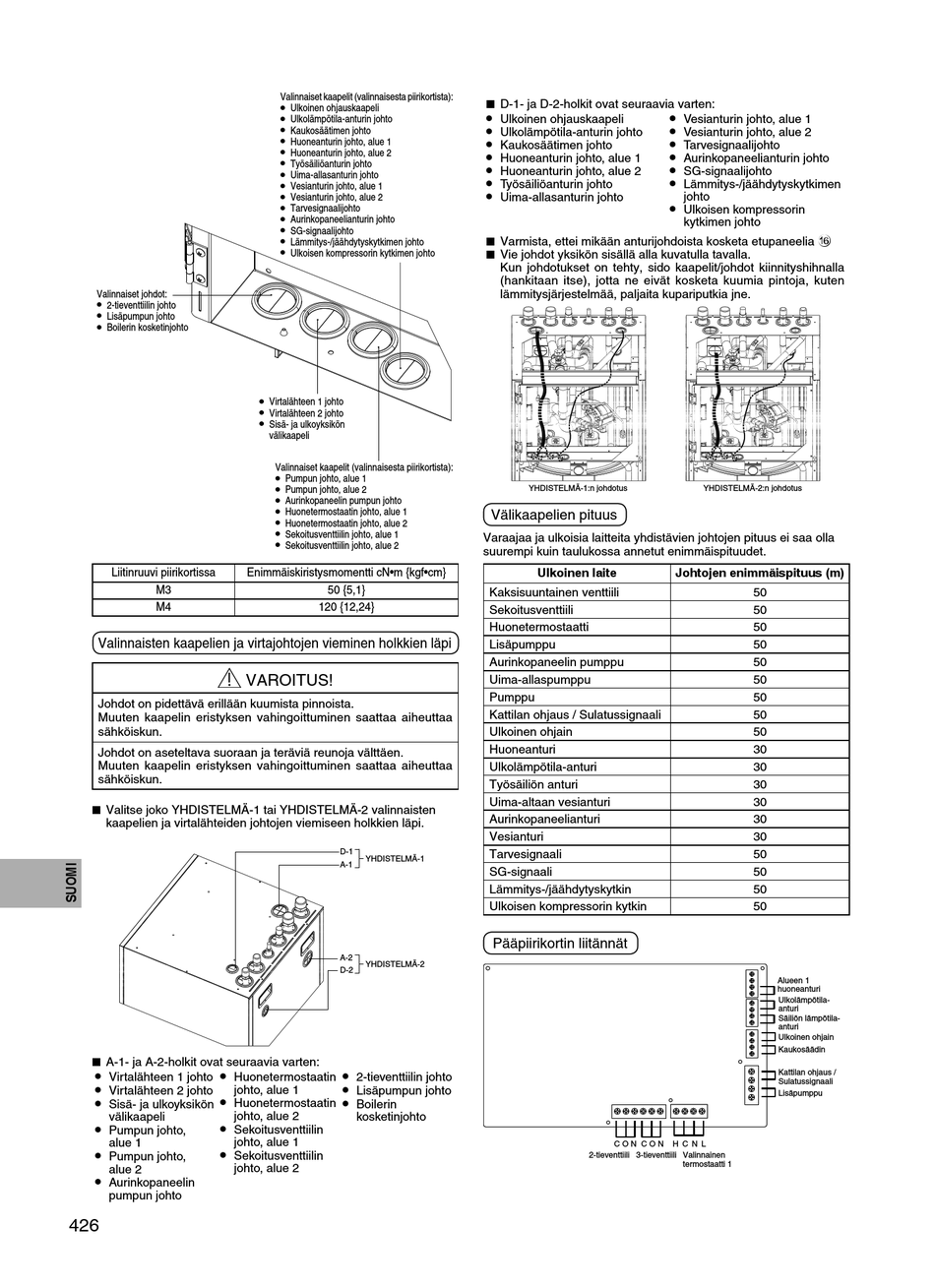

Panasonic R32 Installationsanleitung Seite 426

Valinnaiset johdot:
•
2-tieventtiilin johto
•
Lisäpumpun johto
•
Boilerin kosketinjohto
Liitinruuvi piirikortissa
M3
M4
Valinnaisten kaapelien ja virtajohtojen vieminen holkkien läpi

VAROITUS!
Johdot on pidettävä erillään kuumista pinnoista.
Muuten kaapelin eristyksen vahingoittuminen saattaa aiheuttaa
sähköiskun.
Johdot on aseteltava suoraan ja teräviä reunoja välttäen.
Muuten kaapelin eristyksen vahingoittuminen saattaa aiheuttaa
sähköiskun.
  Valitse joko YHDISTELMÄ-1 tai YHDISTELMÄ-2 valinnaisten
kaapelien ja virtalähteiden johtojen viemiseen holkkien läpi.
  A-1- ja A-2-holkit ovat seuraavia varten:
• •
Virtalähteen 1 johto Huonetermostaatin
•
johto, alue 1
Virtalähteen 2 johto
• •
Huonetermostaatin
Sisä- ja ulkoyksikön
johto, alue 2
välikaapeli
•
•
Sekoitusventtiilin
Pumpun johto,
johto, alue 1
alue 1
•
•
Sekoitusventtiilin
Pumpun johto,
johto, alue 2
alue 2
•
Aurinkopaneelin
pumpun johto
426
Valinnaiset kaapelit (valinnaisesta piirikortista):
•
Ulkoinen ohjauskaapeli
•
Ulkolämpötila-anturin johto
•
Kaukosäätimen johto
•
Huoneanturin johto, alue 1
•
Huoneanturin johto, alue 2
•
Työsäiliöanturin johto
•
Uima-allasanturin johto
•
Vesianturin johto, alue 1
•
Vesianturin johto, alue 2
•
Tarvesignaalijohto
•
Aurinkopaneelianturin johto
•
SG-signaalijohto
•
Lämmitys-/jäähdytyskytkimen johto
•
Ulkoisen kompressorin kytkimen johto
•
Virtalähteen 1 johto
•
Virtalähteen 2 johto
•
Sisä- ja ulkoyksikön
välikaapeli
Valinnaiset kaapelit (valinnaisesta piirikortista):
•
Pumpun johto, alue 1
•
Pumpun johto, alue 2
•
Aurinkopaneelin pumpun johto
•
Huonetermostaatin johto, alue 1
•
Huonetermostaatin johto, alue 2
•
Sekoitusventtiilin johto, alue 1
•
Sekoitusventtiilin johto, alue 2
Enimmäiskiristysmomentti cN•m {kgf•cm}
50 {5,1}
120 {12,24}
D-1
YHDISTELMÄ-1
A-1
A-2
YHDISTELMÄ-2
D-2
•
2-tieventtiilin johto
•
Lisäpumpun johto
•
Boilerin
kosketinjohto
  D-1- ja D-2-holkit ovat seuraavia varten:
•
Ulkoinen ohjauskaapeli
•
Ulkolämpötila-anturin johto
•
Kaukosäätimen johto
•
Huoneanturin johto, alue 1
•
Huoneanturin johto, alue 2
•
Työsäiliöanturin johto
•
Uima-allasanturin johto
Varmista, ettei mikään anturijohdoista kosketa etupaneelia f
 
 
Vie johdot yksikön sisällä alla kuvatulla tavalla.
Kun johdotukset on tehty, sido kaapelit/johdot kiinnityshihnalla
(hankitaan itse), jotta ne eivät kosketa kuumia pintoja, kuten
lämmitysjärjestelmää, paljaita kupariputkia jne.
YHDISTELMÄ-1:n johdotus
Välikaapelien pituus
Varaajaa ja ulkoisia laitteita yhdistävien johtojen pituus ei saa olla
suurempi kuin taulukossa annetut enimmäispituudet.
Ulkoinen laite
Kaksisuuntainen venttiili
Sekoitusventtiili
Huonetermostaatti
Lisäpumppu
Aurinkopaneelin pumppu
Uima-allaspumppu
Pumppu
Kattilan ohjaus / Sulatussignaali
Ulkoinen ohjain
Huoneanturi
Ulkolämpötila-anturi
Työsäiliön anturi
Uima-altaan vesianturi
Aurinkopaneelianturi
Vesianturi
Tarvesignaali
SG-signaali
Lämmitys-/jäähdytyskytkin
Ulkoisen kompressorin kytkin
Pääpiirikortin liitännät
C O N C O N
2-tieventtiili 3-tieventtiili
•
Vesianturin johto, alue 1
•
Vesianturin johto, alue 2
•
Tarvesignaalijohto
•
Aurinkopaneelianturin johto
•
SG-signaalijohto
•
Lämmitys-/jäähdytyskytkimen
johto
•
Ulkoisen kompressorin
kytkimen johto
YHDISTELMÄ-2:n johdotus
Johtojen enimmäispituus (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Alueen 1
huoneanturi
Ulkolämpötila-
anturi
Säiliön lämpötila-
anturi
Ulkoinen ohjain
Kaukosäädin
Kattilan ohjaus /
Sulatussignaali
Lisäpumppu
H C N L
Valinnainen
termostaatti 1
