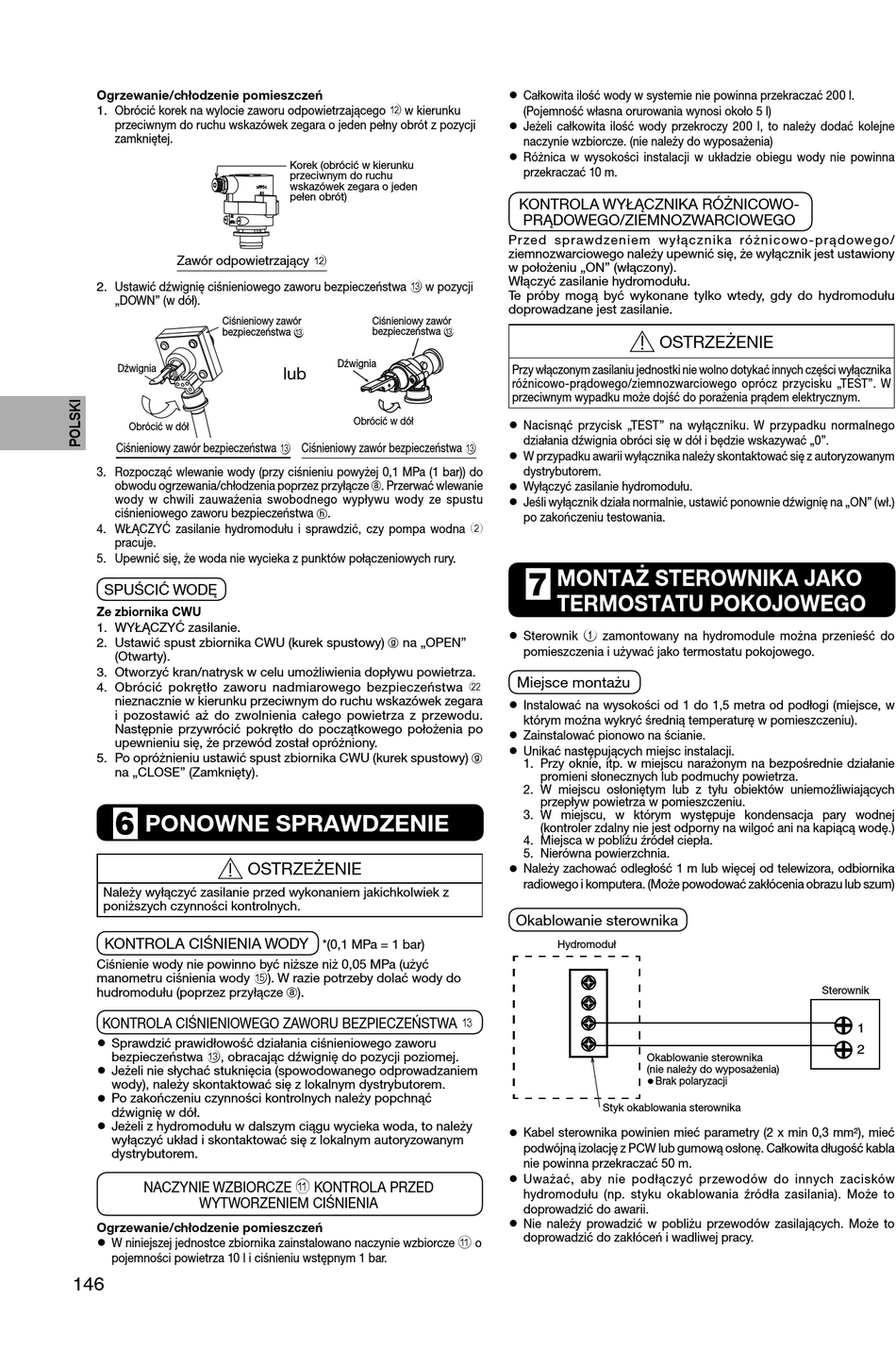

Ogrzewanie/chłodzenie pomieszczeń
1. Obrócić korek na wylocie zaworu odpowietrzającego b w kierunku
przeciwnym do ruchu wskazówek zegara o jeden pełny obrót z pozycji
zamkniętej.
Zawór odpowietrzający b
2. Ustawić dźwignię ciśnieniowego zaworu bezpieczeństwa c w pozycji
„DOWN" (w dół).
Ciśnieniowy zawór
bezpieczeństwa c
Dźwignia
Obrócić w dół
Ciśnieniowy zawór bezpieczeństwa c
3. Rozpocząć wlewanie wody (przy ciśnieniu powyżej 0,1 MPa (1 bar)) do
obwodu ogrzewania/chłodzenia poprzez przyłącze g. Przerwać wlewanie
wody w chwili zauważenia swobodnego wypływu wody ze spustu
ciśnieniowego zaworu bezpieczeństwa
4. WŁĄCZYĆ zasilanie hydromodułu i sprawdzić, czy pompa wodna 2
pracuje.
5. Upewnić się, że woda nie wycieka z punktów połączeniowych rury.
SPUŚCIĆ WODĘ
Ze zbiornika CWU
1. WYŁĄCZYĆ zasilanie.
2. Ustawić spust zbiornika CWU (kurek spustowy)
(Otwarty).
3. Otworzyć kran/natrysk w celu umożliwienia dopływu powietrza.
4. Obrócić pokrętło zaworu nadmiarowego bezpieczeństwa l
nieznacznie w kierunku przeciwnym do ruchu wskazówek zegara
i pozostawić aż do zwolnienia całego powietrza z przewodu.
Następnie przywrócić pokrętło do początkowego położenia po
upewnieniu się, że przewód został opróżniony.
5. Po opróżnieniu ustawić spust zbiornika CWU (kurek spustowy)
na „CLOSE" (Zamknięty).
6
PONOWNE SPRAWDZENIE
OSTRZEŻENIE
Należy wyłączyć zasilanie przed wykonaniem jakichkolwiek z
poniższych czynności kontrolnych.
KONTROLA CIŚNIENIA WODY
Ciśnienie wody nie powinno być niższe niż 0,05 MPa (użyć
manometru ciśnienia wody e). W razie potrzeby dolać wody do
hudromodułu (poprzez przyłącze g).
KONTROLA CIŚNIENIOWEGO ZAWORU BEZPIECZEŃSTWA c
•
Sprawdzić prawidłowość działania ciśnieniowego zaworu
bezpieczeństwa c, obracając dźwignię do pozycji poziomej.
•
Jeżeli nie słychać stuknięcia (spowodowanego odprowadzaniem
wody), należy skontaktować się z lokalnym dystrybutorem.
•
Po zakończeniu czynności kontrolnych należy popchnąć
dźwignię w dół.
•
Jeżeli z hydromodułu w dalszym ciągu wycieka woda, to należy
wyłączyć układ i skontaktować się z lokalnym autoryzowanym
dystrybutorem.
NACZYNIE WZBIORCZE a KONTROLA PRZED
WYTWORZENIEM CIŚNIENIA
Ogrzewanie/chłodzenie pomieszczeń
•
W niniejszej jednostce zbiornika zainstalowano naczynie wzbiorcze a o
pojemności powietrza 10 l i ciśnieniu wstępnym 1 bar.
146
Korek (obrócić w kierunku
przeciwnym do ruchu
wskazówek zegara o jeden
pełen obrót)
Ciśnieniowy zawór
bezpieczeństwa c
Dźwignia
lub
Obrócić w dół
Ciśnieniowy zawór bezpieczeństwa c
.
h
na „OPEN"
g
*(0,1 MPa = 1 bar)
•
Całkowita ilość wody w systemie nie powinna przekraczać 200 l.
(Pojemność własna orurowania wynosi około 5 l)
•
Jeżeli całkowita ilość wody przekroczy 200 l, to należy dodać kolejne
naczynie wzbiorcze. (nie należy do wyposażenia)
•
Różnica w wysokości instalacji w układzie obiegu wody nie powinna
przekraczać 10 m.
KONTROLA WYŁĄCZNIKA RÓŻNICOWO-
PRĄDOWEGO/ZIEMNOZWARCIOWEGO
Pr zed sprawdzeniem wyłącznika różnicowo-prądowego/
ziemnozwarciowego należy upewnić się, że wyłącznik jest ustawiony
w położeniu „ON" (włączony).
Włączyć zasilanie hydromodułu.
Te próby mogą być wykonane tylko wtedy, gdy do hydromodułu
doprowadzane jest zasilanie.
OSTRZEŻENIE
Przy włączonym zasilaniu jednostki nie wolno dotykać innych części wyłącznika
różnicowo-prądowego/ziemnozwarciowego oprócz przycisku „TEST". W
przeciwnym wypadku może dojść do porażenia prądem elektrycznym.
•
Nacisnąć przycisk „TEST" na wyłączniku. W przypadku normalnego
działania dźwignia obróci się w dół i będzie wskazywać „0".
•
W przypadku awarii wyłącznika należy skontaktować się z autoryzowanym
dystrybutorem.
•
Wyłączyć zasilanie hydromodułu.
•
Jeśli wyłącznik działa normalnie, ustawić ponownie dźwignię na „ON" (wł.)
po zakończeniu testowania.
MONTAŻ STEROWNIKA JAKO
7
TERMOSTATU POKOJOWEGO
• Sterownik 1 zamontowany na hydromodule można przenieść do
pomieszczenia i używać jako termostatu pokojowego.
Miejsce montażu
•
Instalować na wysokości od 1 do 1,5 metra od podłogi (miejsce, w
którym można wykryć średnią temperaturę w pomieszczeniu).
•
Zainstalować pionowo na ścianie.
•
Unikać następujących miejsc instalacji.
g
1. Przy oknie, itp. w miejscu narażonym na bezpośrednie działanie
promieni słonecznych lub podmuchy powietrza.
2. W miejscu osłoniętym lub z tyłu obiektów uniemożliwiających
przepływ powietrza w pomieszczeniu.
3. W miejscu, w którym występuje kondensacja pary wodnej
(kontroler zdalny nie jest odporny na wilgoć ani na kapiącą wodę.)
4. Miejsca w pobliżu źródeł ciepła.
5. Nierówna powierzchnia.
•
Należy zachować odległość 1 m lub więcej od telewizora, odbiornika
radiowego i komputera. (Może powodować zakłócenia obrazu lub szum)
Okablowanie sterownika
Hydromoduł
Okablowanie sterownika
(nie należy do wyposażenia)
•
Brak polaryzacji
Styk okablowania sterownika
•
Kabel sterownika powinien mieć parametry (2 x min 0,3 mm²), mieć
podwójną izolację z PCW lub gumową osłonę. Całkowita długość kabla
nie powinna przekraczać 50 m.
•
Uważać, aby nie podłączyć przewodów do innych zacisków
hydromodułu (np. styku okablowania źródła zasilania). Może to
doprowadzić do awarii.
•
Nie należy prowadzić w pobliżu przewodów zasilających. Może to
doprowadzić do zakłóceń i wadliwej pracy.
Sterownik
1
2
