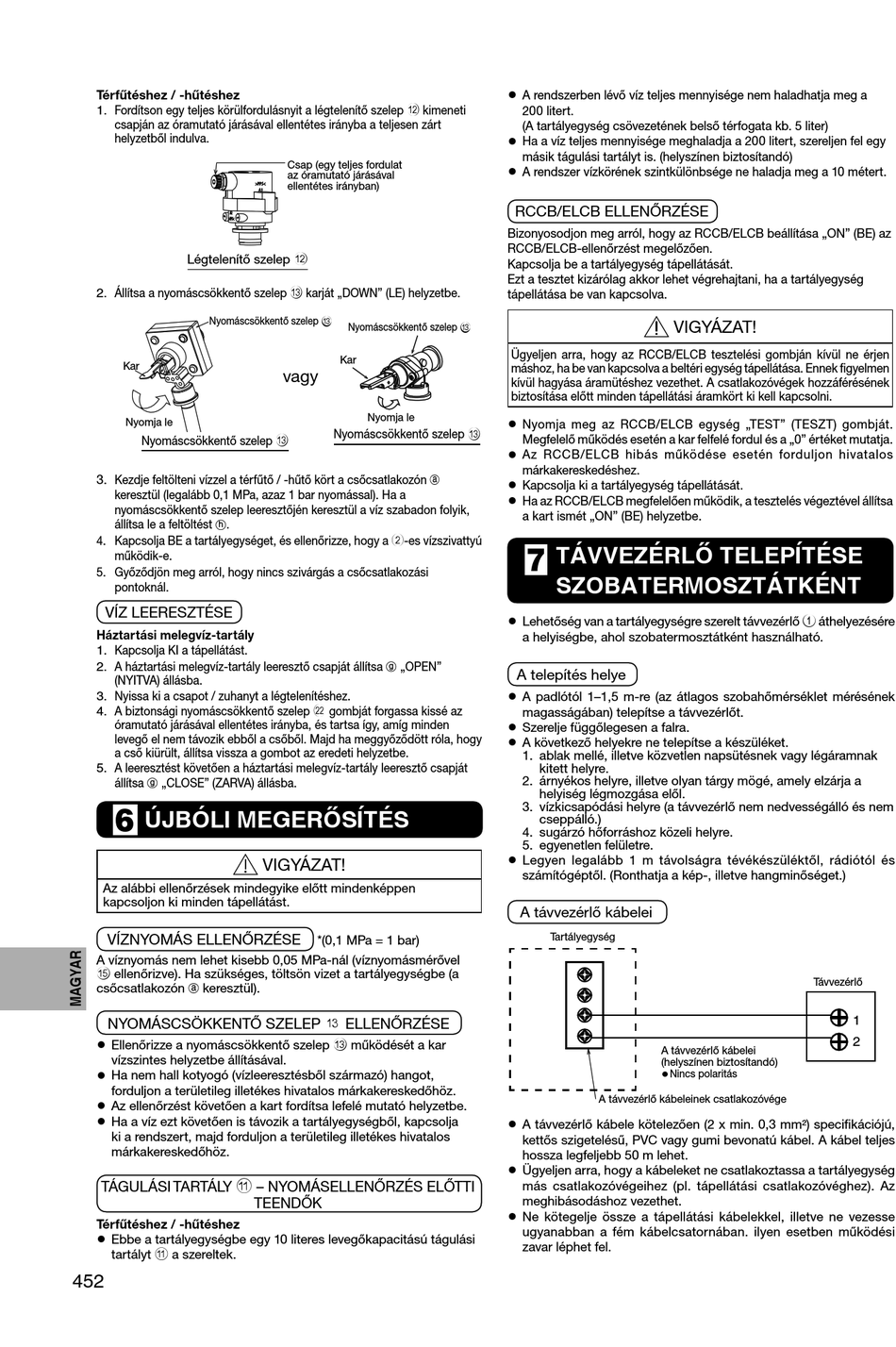

Panasonic R32 Installationsanleitung Seite 452

Térfűtéshez / -hűtéshez
1. Fordítson egy teljes körülfordulásnyit a légtelenítő szelep b kimeneti
csapján az óramutató járásával ellentétes irányba a teljesen zárt
helyzetből indulva.
Légtelenítő szelep b
2. Állítsa a nyomáscsökkentő szelep c karját „DOWN" (LE) helyzetbe.
Nyomáscsökkentő szelep c
Kar
Nyomja le
Nyomáscsökkentő szelep c
3. Kezdje feltölteni vízzel a térfűtő / -hűtő kört a csőcsatlakozón g
keresztül (legalább 0,1 MPa, azaz 1 bar nyomással). Ha a
nyomáscsökkentő szelep leeresztőjén keresztül a víz szabadon folyik,
állítsa le a feltöltést .
h
4. Kapcsolja BE a tartályegységet, és ellenőrizze, hogy a 2-es vízszivattyú
működik-e.
5. Győződjön meg arról, hogy nincs szivárgás a csőcsatlakozási
pontoknál.
VÍZ LEERESZTÉSE
Háztartási melegvíz-tartály
1. Kapcsolja KI a tápellátást.
2. A háztartási melegvíz-tartály leeresztő csapját állítsa
(NYITVA) állásba.
3. Nyissa ki a csapot / zuhanyt a légtelenítéshez.
4. A biztonsági nyomáscsökkentő szelep l gombját forgassa kissé az
óramutató járásával ellentétes irányba, és tartsa így, amíg minden
levegő el nem távozik ebből a csőből. Majd ha meggyőződött róla, hogy
a cső kiürült, állítsa vissza a gombot az eredeti helyzetbe.
5. A leeresztést követően a háztartási melegvíz-tartály leeresztő csapját
állítsa „CLOSE" (ZARVA) állásba.
g
ÚJBÓLI MEGERŐSÍTÉS
6
Az alábbi ellenőrzések mindegyike előtt mindenképpen
kapcsoljon ki minden tápellátást.
VÍZNYOMÁS ELLENŐRZÉSE
A víznyomás nem lehet kisebb 0,05 MPa-nál (víznyomásmérővel
e ellenőrizve). Ha szükséges, töltsön vizet a tartályegységbe (a
csőcsatlakozón g keresztül).
NYOMÁSCSÖKKENTŐ SZELEP c ELLENŐRZÉSE
• Ellenőrizze a nyomáscsökkentő szelep c működését a kar
vízszintes helyzetbe állításával.
•
Ha nem hall kotyogó (vízleeresztésből származó) hangot,
forduljon a területileg illetékes hivatalos márkakereskedőhöz.
•
Az ellenőrzést követően a kart fordítsa lefelé mutató helyzetbe.
•
Ha a víz ezt követően is távozik a tartályegységből, kapcsolja
ki a rendszert, majd forduljon a területileg illetékes hivatalos
márkakereskedőhöz.
TÁGULÁSI TARTÁLY a – NYOMÁSELLENŐRZÉS ELŐTTI
TEENDŐK
Térfűtéshez / -hűtéshez
•
Ebbe a tartályegységbe egy 10 literes levegőkapacitású tágulási
tartályt a a szereltek.
452
Csap (egy teljes fordulat
az óramutató járásával
ellentétes irányban)
Nyomáscsökkentő szelep c
Kar
vagy
Nyomja le
Nyomáscsökkentő szelep c
„OPEN"
g
VIGYÁZAT!
*(0,1 MPa = 1 bar)
•
A rendszerben lévő víz teljes mennyisége nem haladhatja meg a
200 litert.
(A tartályegység csövezetének belső térfogata kb. 5 liter)
•
Ha a víz teljes mennyisége meghaladja a 200 litert, szereljen fel egy
másik tágulási tartályt is. (helyszínen biztosítandó)
•
A rendszer vízkörének szintkülönbsége ne haladja meg a 10 métert.
RCCB/ELCB ELLENŐRZÉSE
Bizonyosodjon meg arról, hogy az RCCB/ELCB beállítása „ON" (BE) az
RCCB/ELCB-ellenőrzést megelőzően.
Kapcsolja be a tartályegység tápellátását.
Ezt a tesztet kizárólag akkor lehet végrehajtani, ha a tartályegység
tápellátása be van kapcsolva.
VIGYÁZAT!
Ügyeljen arra, hogy az RCCB/ELCB tesztelési gombján kívül ne érjen
máshoz, ha be van kapcsolva a beltéri egység tápellátása. Ennek fi gyelmen
kívül hagyása áramütéshez vezethet. A csatlakozóvégek hozzáférésének
biztosítása előtt minden tápellátási áramkört ki kell kapcsolni.
•
Nyomja meg az RCCB/ELCB egység „TEST" (TESZT) gombját.
Megfelelő működés esetén a kar felfelé fordul és a „0" értéket mutatja.
•
Az RCCB/ELCB hibás működése esetén forduljon hivatalos
márkakereskedéshez.
•
Kapcsolja ki a tartályegység tápellátását.
•
Ha az RCCB/ELCB megfelelően működik, a tesztelés végeztével állítsa
a kart ismét „ON" (BE) helyzetbe.
TÁVVEZÉRLŐ TELEPÍTÉSE
7
SZOBATERMOSZTÁTKÉNT
• Lehetőség van a tartályegységre szerelt távvezérlő 1 áthelyezésére
a helyiségbe, ahol szobatermosztátként használható.
A telepítés helye
•
A padlótól 1–1,5 m-re (az átlagos szobahőmérséklet mérésének
magasságában) telepítse a távvezérlőt.
•
Szerelje függőlegesen a falra.
•
A következő helyekre ne telepítse a készüléket.
1. ablak mellé, illetve közvetlen napsütésnek vagy légáramnak
kitett helyre.
2. árnyékos helyre, illetve olyan tárgy mögé, amely elzárja a
helyiség légmozgása elől.
3. vízkicsapódási helyre (a távvezérlő nem nedvességálló és nem
cseppálló.)
4. sugárzó hőforráshoz közeli helyre.
5. egyenetlen felületre.
•
Legyen legalább 1 m távolságra tévékészüléktől, rádiótól és
számítógéptől. (Ronthatja a kép-, illetve hangminőséget.)
A távvezérlő kábelei
Tartályegység
A távvezérlő kábelei
(helyszínen biztosítandó)
•
Nincs polaritás
A távvezérlő kábeleinek csatlakozóvége
•
A távvezérlő kábele kötelezően (2 x min. 0,3 mm²) specifikációjú,
kettős szigetelésű, PVC vagy gumi bevonatú kábel. A kábel teljes
hossza legfeljebb 50 m lehet.
•
Ügyeljen arra, hogy a kábeleket ne csatlakoztassa a tartályegység
más csatlakozóvégeihez (pl. tápellátási csatlakozóvéghez). Az
meghibásodáshoz vezethet.
•
Ne kötegelje össze a tápellátási kábelekkel, illetve ne vezesse
ugyanabban a fém kábelcsatornában. ilyen esetben működési
zavar léphet fel.
Távvezérlő
1
2
