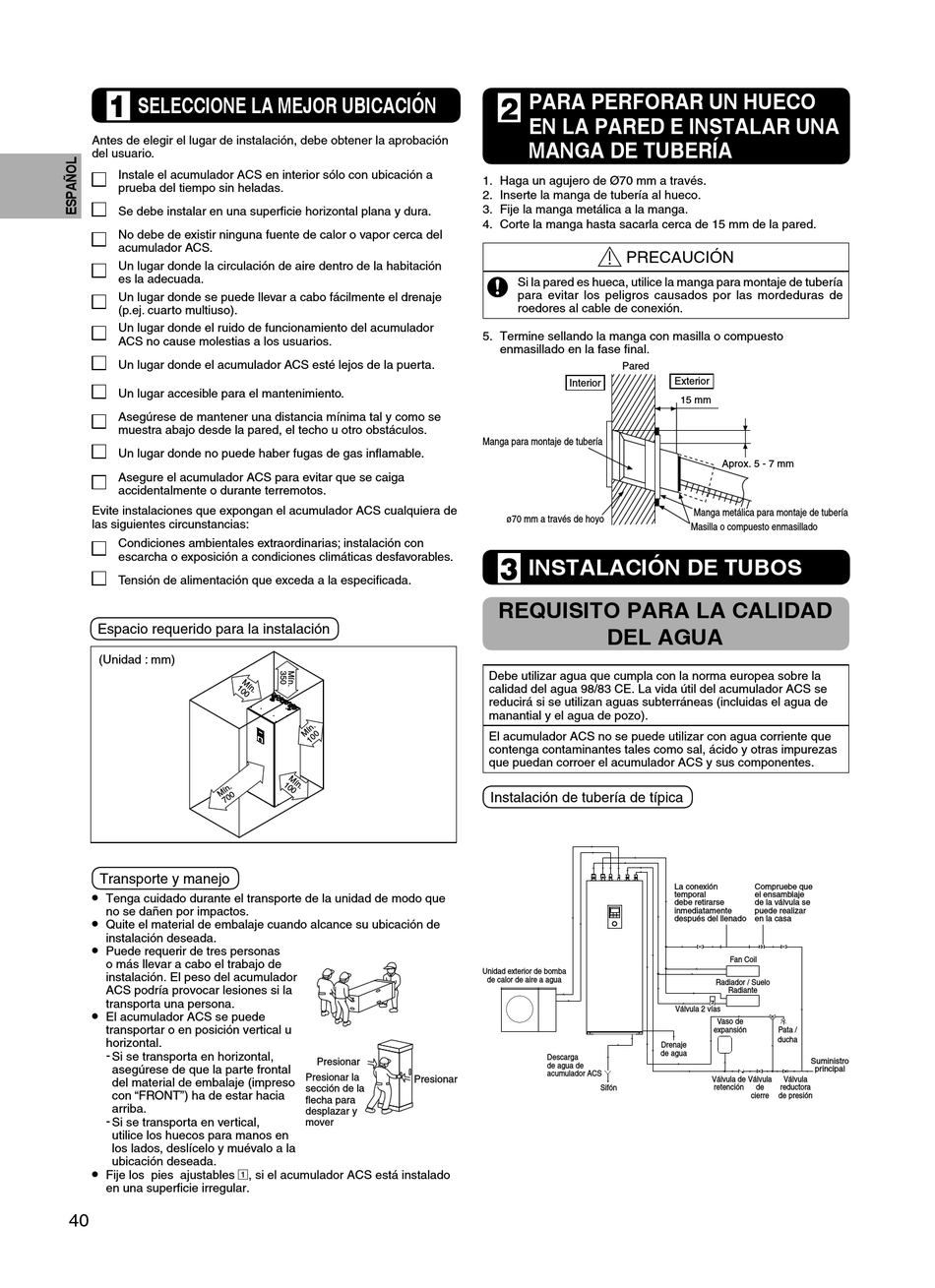

Panasonic R32 Installationsanleitung Seite 40

SELECCIONE LA MEJOR UBICACIÓN
1
Antes de elegir el lugar de instalación, debe obtener la aprobación
del usuario.
Instale el acumulador ACS en interior sólo con ubicación a
prueba del tiempo sin heladas.
Se debe instalar en una superfi cie horizontal plana y dura.
No debe de existir ninguna fuente de calor o vapor cerca del
acumulador ACS.
Un lugar donde la circulación de aire dentro de la habitación
es la adecuada.
Un lugar donde se puede llevar a cabo fácilmente el drenaje
(p.ej. cuarto multiuso).
Un lugar donde el ruido de funcionamiento del acumulador
ACS no cause molestias a los usuarios.
Un lugar donde el acumulador ACS esté lejos de la puerta.
Un lugar accesible para el mantenimiento.
Asegúrese de mantener una distancia mínima tal y como se
muestra abajo desde la pared, el techo u otro obstáculos.
Un lugar donde no puede haber fugas de gas infl amable.
Asegure el acumulador ACS para evitar que se caiga
accidentalmente o durante terremotos.
Evite instalaciones que expongan el acumulador ACS cualquiera de
las siguientes circunstancias:
Condiciones ambientales extraordinarias; instalación con
escarcha o exposición a condiciones climáticas desfavorables.
Tensión de alimentación que exceda a la especifi cada.
Espacio requerido para la instalación
(Unidad : mm)
Transporte y manejo
•
Tenga cuidado durante el transporte de la unidad de modo que
no se dañen por impactos.
•
Quite el material de embalaje cuando alcance su ubicación de
instalación deseada.
•
Puede requerir de tres personas
o más llevar a cabo el trabajo de
instalación. El peso del acumulador
ACS podría provocar lesiones si la
transporta una persona.
•
El acumulador ACS se puede
transportar o en posición vertical u
horizontal.
- Si se transporta en horizontal,
asegúrese de que la parte frontal
del material de embalaje (impreso
con "FRONT") ha de estar hacia
arriba.
- Si se transporta en vertical,
utilice los huecos para manos en
los lados, deslícelo y muévalo a la
ubicación deseada.
•
Fije los pies ajustables 1 , si el acumulador ACS está instalado
en una superfi cie irregular.
40
1. Haga un agujero de Ø70 mm a través.
2. Inserte la manga de tubería al hueco.
3. Fije la manga metálica a la manga.
4. Corte la manga hasta sacarla cerca de 15 mm de la pared.
5. Termine sellando la manga con masilla o compuesto
Manga para montaje de tubería
Unidad exterior de bomba
Presionar
Presionar la
Presionar
sección de la
fl echa para
desplazar y
mover
PARA PERFORAR UN HUECO
2
EN LA PARED E INSTALAR UNA
MANGA DE TUBERÍA
PRECAUCIÓN
Si la pared es hueca, utilice la manga para montaje de tubería
para evitar los peligros causados por las mordeduras de
roedores al cable de conexión.
enmasillado en la fase fi nal.
Pared
Interior
ø70 mm a través de hoyo
INSTALACIÓN DE TUBOS
3
REQUISITO PARA LA CALIDAD
DEL AGUA
Debe utilizar agua que cumpla con la norma europea sobre la
calidad del agua 98/83 CE. La vida útil del acumulador ACS se
reducirá si se utilizan aguas subterráneas (incluidas el agua de
manantial y el agua de pozo).
El acumulador ACS no se puede utilizar con agua corriente que
contenga contaminantes tales como sal, ácido y otras impurezas
que puedan corroer el acumulador ACS y sus componentes.
Instalación de tubería de típica
de calor de aire a agua
Drenaje
de agua
Descarga
de agua de
acumulador ACS
Sifón
Exterior
15 mm
Aprox. 5 - 7 mm
Manga metálica para montaje de tubería
Masilla o compuesto enmasillado
La conexión Compruebe que
temporal el ensamblaje
debe retirarse de la válvula se
inmediatamente puede realizar
después del llenado en la casa
Fan Coil
Radiador / Suelo
Radiante
Válvula 2 vías
Vaso de
expansión Pata /
ducha
Suministro
principal
Válvula de Válvula Válvula
retención de reductora
cierre de presión
