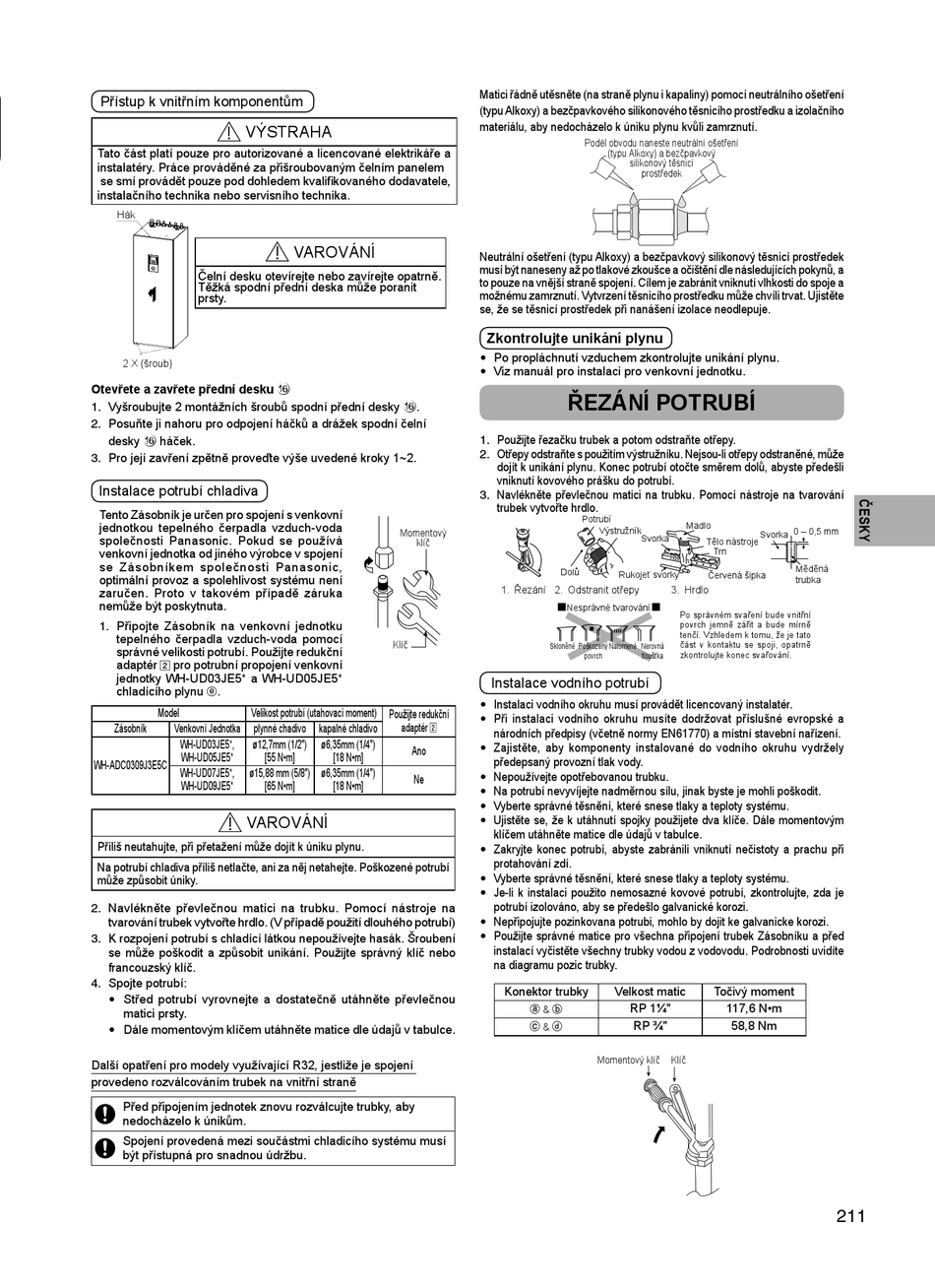

Přístup k vnitřním komponentům
VÝSTRAHA
Tato část platí pouze pro autorizované a licencované elektrikáře a
instalatéry. Práce prováděné za přišroubovaným čelním panelem
se smí provádět pouze pod dohledem kvalifi kovaného dodavatele,
instalačního technika nebo servisního technika.
Hák
Čelní desku otevírejte nebo zavírejte opatrně.
Těžká spodní přední deska může poranit
prsty.
2 X (šroub)
Otevřete a zavřete přední desku f
1. Vyšroubujte 2 montážních šroubů spodní přední desky f.
2. Posuňte ji nahoru pro odpojení háčků a drážek spodní čelní
desky f háček.
3. Pro její zavření zpětně proveďte výše uvedené kroky 1~2.
Instalace potrubí chladiva
Tento Zásobník je určen pro spojení s venkovní
jednotkou tepelného čerpadla vzduch-voda
společnosti Panasonic. Pokud se používá
venkovní jednotka od jiného výrobce v spojení
se Zásobníkem společnosti Panasonic,
optimální provoz a spolehlivost systému není
zaručen. Proto v takovém případě záruka
nemůže být poskytnuta.
1. Připojte Zásobník na venkovní jednotku
tepelného čerpadla vzduch-voda pomocí
správné velikosti potrubí. Použijte redukční
adaptér 2 pro potrubní propojení venkovní
jednotky WH-UD03JE5* a WH-UD05JE5*
chladícího plynu k.
Model Velikost potrubí (utahovací moment) Použijte redukční
Zásobník Venkovní Jednotka plynné chadivo
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5* [55 N•m]
WH-ADC0309J3E5C
WH-UD07JE5*, ø15,88 mm (5/8")
WH-UD09JE5* [65 N•m]
VAROVÁNÍ
Příliš neutahujte, při přetažení může dojít k úniku plynu.
Na potrubí chladiva příliš netlačte, ani za něj netahejte. Poškozené potrubí
může způsobit úniky.
2. Navlékněte převlečnou matici na trubku. Pomocí nástroje na
tvarování trubek vytvořte hrdlo. (V případě použití dlouhého potrubí)
3. K rozpojení potrubí s chladící látkou nepoužívejte hasák. Šroubení
se může poškodit a způsobit unikání. Použijte správný klíč nebo
francouzský klíč.
4. Spojte potrubí:
•
Střed potrubí vyrovnejte a dostatečně utáhněte převlečnou
matici prsty.
•
Dále momentovým klíčem utáhněte matice dle údajů v tabulce.
Další opatření pro modely využívající R32, jestliže je spojení
provedeno rozválcováním trubek na vnitřní straně
Před připojením jednotek znovu rozválcujte trubky, aby
nedocházelo k únikům.
Spojení provedená mezi součástmi chladicího systému musí
být přístupná pro snadnou údržbu.
VAROVÁNÍ
Momentový
klíč
Klíč
adaptér 2
kapalné chladivo
ø6,35mm (1/4")
Ano
[18 N•m]
ø6,35mm (1/4")
Ne
[18 N•m]
Matici řádně utěsněte (na straně plynu i kapaliny) pomocí neutrálního ošetření
(typu Alkoxy) a bezčpavkového silikonového těsnicího prostředku a izolačního
materiálu, aby nedocházelo k úniku plynu kvůli zamrznutí.
Podél obvodu naneste neutrální ošetření
(typu Alkoxy) a bezčpavkový
silikonový těsnicí
prostředek
Neutrální ošetření (typu Alkoxy) a bezčpavkový silikonový těsnicí prostředek
musí být naneseny až po tlakové zkoušce a očištění dle následujících pokynů, a
to pouze na vnější straně spojení. Cílem je zabránit vniknutí vlhkosti do spoje a
možnému zamrznutí. Vytvrzení těsnicího prostředku může chvíli trvat. Ujistěte
se, že se těsnicí prostředek při nanášení izolace neodlepuje.
Zkontrolujte unikání plynu
•
Po propláchnutí vzduchem zkontrolujte unikání plynu.
•
Viz manuál pro instalaci pro venkovní jednotku.
ŘEZÁNÍ POTRUBÍ
1. Použijte řezačku trubek a potom odstraňte otřepy.
2. Otřepy odstraňte s použitím výstružníku. Nejsou-li otřepy odstraněné, může
dojít k unikání plynu. Konec potrubí otočte směrem dolů, abyste předešli
vniknutí kovového prášku do potrubí.
3. Navlékněte převlečnou matici na trubku. Pomocí nástroje na tvarování
trubek vytvořte hrdlo.
Potrubí
Výstružník
Svorka
Dolů
Rukojeť svorky
1. Řezání 2. Odstranit otřepy
 
Nesprávné tvarování
Skloněné Poškozený Nalomené Nerovná
povrch tloušťka
Instalace vodního potrubí
•
Instalaci vodního okruhu musí provádět licencovaný instalatér.
•
Při instalaci vodního okruhu musíte dodržovat příslušné evropské a
národních předpisy (včetně normy EN61770) a místní stavební nařízení.
•
Zajistěte, aby komponenty instalované do vodního okruhu vydržely
předepsaný provozní tlak vody.
•
Nepoužívejte opotřebovanou trubku.
•
Na potrubí nevyvíjejte nadměrnou sílu, jinak byste je mohli poškodit.
•
Vyberte správné těsnění, které snese tlaky a teploty systému.
•
Ujistěte se, že k utáhnutí spojky použijete dva klíče. Dále momentovým
klíčem utáhněte matice dle údajů v tabulce.
•
Zakryjte konec potrubí, abyste zabránili vniknutí nečistoty a prachu při
protahování zdí.
•
Vyberte správné těsnění, které snese tlaky a teploty systému.
•
Je-li k instalaci použito nemosazné kovové potrubí, zkontrolujte, zda je
potrubí izolováno, aby se předešlo galvanické korozi.
•
Nepřipojujte pozinkovana potrubi, mohlo by dojit ke galvanicke korozi.
•
Použijte správné matice pro všechna připojení trubek Zásobníku a před
instalací vyčistěte všechny trubky vodou z vodovodu. Podrobnosti uvidíte
na diagramu pozic trubky.
Konektor trubky Velkost matic
RP 1¼"
g h
&
RP ¾"
i j
&
Momentový klíč
Madlo
Svorka 0 – 0,5 mm
Tělo nástroje
Trn
Měděná
Červená šipka
trubka
3. Hrdlo
Po správném svaření bude vnitřní
povrch jemně zářit a bude mírně
tenčí. Vzhledem k tomu, že je tato
část v kontaktu se spoji, opatrně
zkontrolujte konec svařování.
Točivý moment
117,6 N•m
58,8 Nm
Klíč
