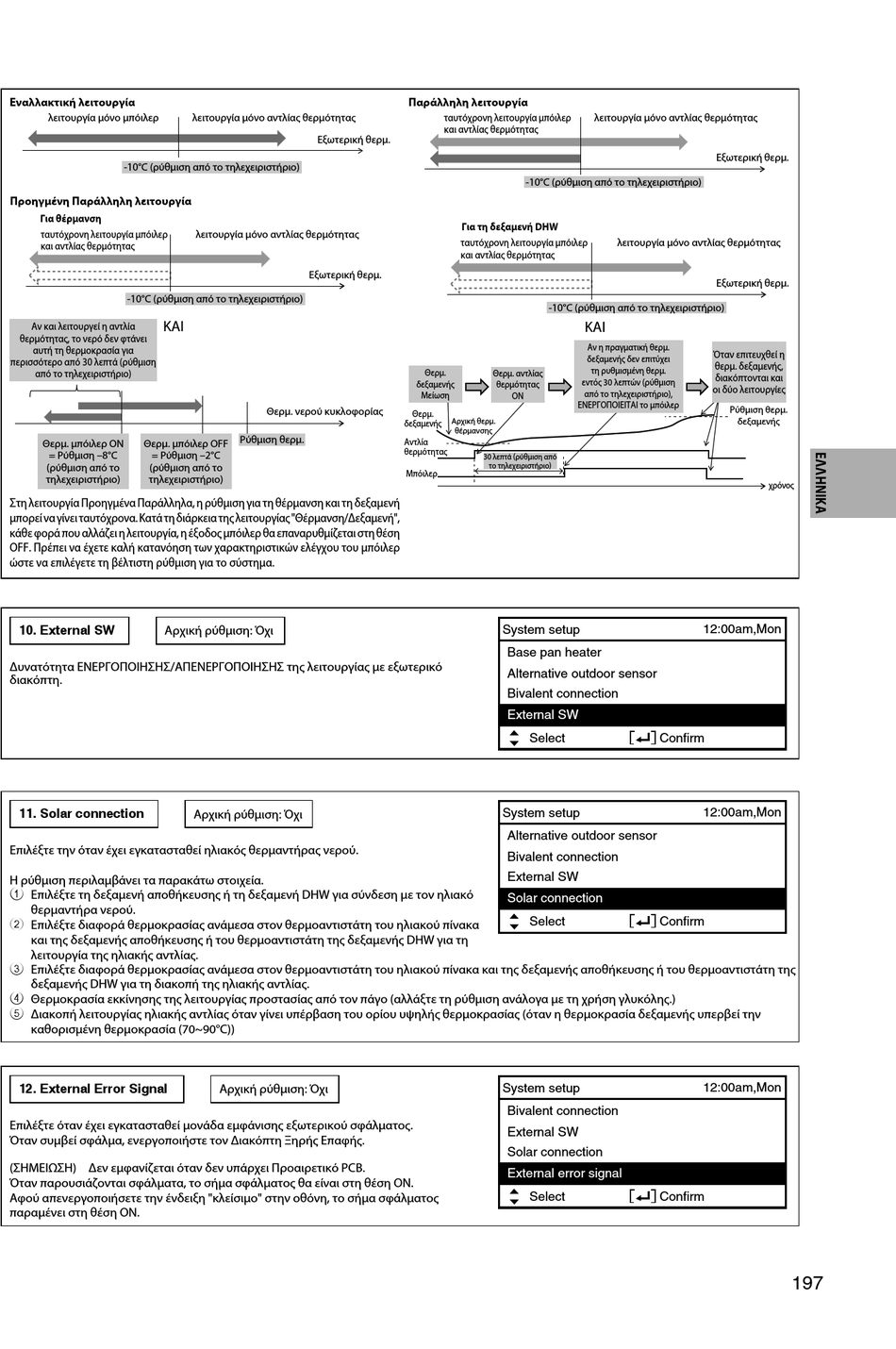

Panasonic R32 Installationsanleitung Seite 197

Εναλλακτική λειτουργία
λειτουργία μόνο μπόιλερ λειτουργία μόνο αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
Προηγμένη Παράλληλη λειτουργία
Για θέρμανση
ταυτόχρονη λειτουργία μπόιλερ λειτουργία μόνο αντλίας θερμότητας
και αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
ΚΑΙ
Αν και λειτουργεί η αντλία
θερμότητας, το νερό δεν φτάνει
αυτή τη θερμοκρασία για
περισσότερο από 30 λεπτά (ρύθμιση
από το τηλεχειριστήριο)
Θερμ. μπόιλερ ON Θερμ. μπόιλερ OFF
= Ρύθμιση –8°C = Ρύθμιση –2°C
(ρύθμιση από το (ρύθμιση από το
τηλεχειριστήριο) τηλεχειριστήριο)
Στη λειτουργία Προηγμένα Παράλληλα, η ρύθμιση για τη θέρμανση και τη δεξαμενή
μπορεί να γίνει ταυτόχρονα. Κατά τη διάρκεια της λειτουργίας "Θέρμανση/Δεξαμενή",
κάθε φορά που αλλάζει η λειτουργία, η έξοδος μπόιλερ θα επαναρυθμίζεται στη θέση
OFF. Πρέπει να έχετε καλή κατανόηση των χαρακτηριστικών ελέγχου του μπόιλερ
ώστε να επιλέγετε τη βέλτιστη ρύθμιση για το σύστημα.
10. External SW
Αρχική ρύθμιση: Όχι
Δυνατότητα ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ της λειτουργίας με εξωτερικό
διακόπτη.
11. Solar connection
Αρχική ρύθμιση: Όχι
Επιλέξτε την όταν έχει εγκατασταθεί ηλιακός θερμαντήρας νερού.
Η ρύθμιση περιλαμβάνει τα παρακάτω στοιχεία.
1 Επιλέξτε τη δεξαμενή αποθήκευσης ή τη δεξαμενή DHW για σύνδεση με τον ηλιακό
θερμαντήρα νερού.
2 Επιλέξτε διαφορά θερμοκρασίας ανάμεσα στον θερμοαντιστάτη του ηλιακού πίνακα
και της δεξαμενής αποθήκευσης ή του θερμοαντιστάτη της δεξαμενής DHW για τη
λειτουργία της ηλιακής αντλίας.
3 Επιλέξτε διαφορά θερμοκρασίας ανάμεσα στον θερμοαντιστάτη του ηλιακού πίνακα και της δεξαμενής αποθήκευσης ή του θερμοαντιστάτη της
δεξαμενής DHW για τη διακοπή της ηλιακής αντλίας.
4 Θερμοκρασία εκκίνησης της λειτουργίας προστασίας από τον πάγο (αλλάξτε τη ρύθμιση ανάλογα με τη χρήση γλυκόλης.)
5 Διακοπή λειτουργίας ηλιακής αντλίας όταν γίνει υπέρβαση του ορίου υψηλής θερμοκρασίας (όταν η θερμοκρασία δεξαμενής υπερβεί την
καθορισμένη θερμοκρασία (70~90°C))
12. External Error Signal
Επιλέξτε όταν έχει εγκατασταθεί μονάδα εμφάνισης εξωτερικού σφάλματος.
Όταν συμβεί σφάλμα, ενεργοποιήστε τον Διακόπτη Ξηρής Επαφής.
(ΣΗΜΕΙΩΣΗ) Δεν εμφανίζεται όταν δεν υπάρχει Προαιρετικό PCB.
Όταν παρουσιάζονται σφάλματα, το σήμα σφάλματος θα είναι στη θέση ON.
Αφού απενεργοποιήσετε την ένδειξη "κλείσιμο" στην οθόνη, το σήμα σφάλματος
παραμένει στη θέση ON.
Εξωτερική θερμ.
Εξωτερική θερμ.
Θερμ. νερού κυκλοφορίας
δεξαμενής
Ρύθμιση θερμ.
Αντλία
θερμότητας
Μπόιλερ
Αρχική ρύθμιση: Όχι
Παράλληλη λειτουργία
ταυτόχρονη λειτουργία μπόιλερ λειτουργία μόνο αντλίας θερμότητας
και αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
Για τη δεξαμενή DHW
ταυτόχρονη λειτουργία μπόιλερ
και αντλίας θερμότητας
-10°C (ρύθμιση από το τηλεχειριστήριο)
ΚΑΙ
Αν η πραγματική θερμ.
δεξαμενής δεν επιτύχει
τη ρυθμισμένη θερμ.
Θερμ. Θερμ. αντλίας
εντός 30 λεπτών (ρύθμιση
δεξαμενής
θερμότητας
από το τηλεχειριστήριο),
Μείωση
ON
ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ το μπόιλερ
Θερμ.
Αρχική θερμ.
θέρμανσης
30 λεπτά (ρύθμιση από
το τηλεχειριστήριο)
System setup
Base pan heater
Alternative outdoor sensor
Bivalent connection
External SW
Select
System setup
Alternative outdoor sensor
Bivalent connection
External SW
Solar connection
Select
System setup
Bivalent connection
External SW
Solar connection
External error signal
Select
Εξωτερική θερμ.
λειτουργία μόνο αντλίας θερμότητας
Εξωτερική θερμ.
Όταν επιτευχθεί η
θερμ. δεξαμενής,
διακόπτονται και
οι δύο λειτουργίες
Ρύθμιση θερμ.
δεξαμενής
χρόνος
12:00am,Mon
Confi rm
12:00am,Mon
Confi rm
12:00am,Mon
Confi rm
197
