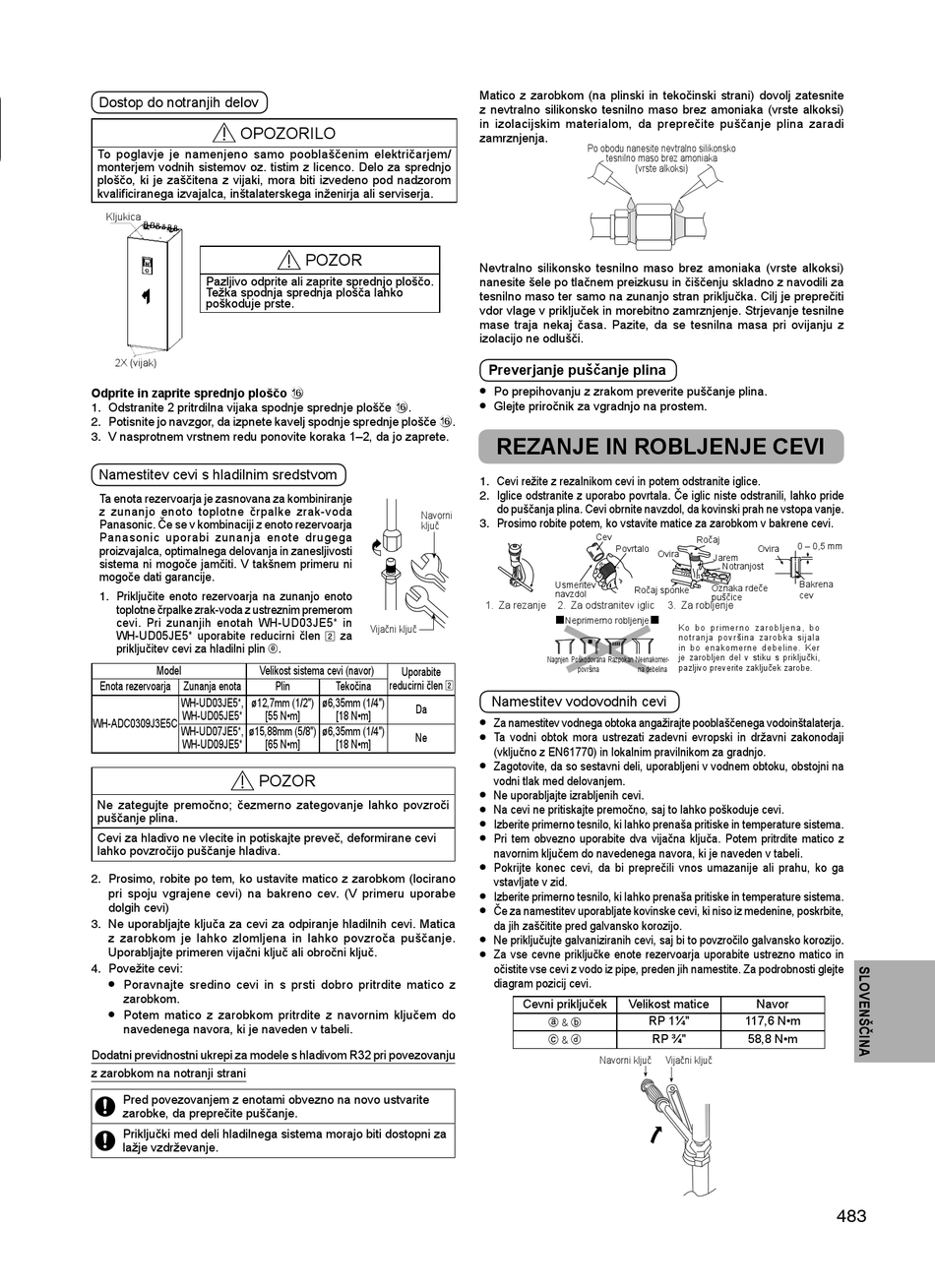

Dostop do notranjih delov
OPOZORILO
To poglavje je namenjeno samo pooblaščenim električarjem/
monterjem vodnih sistemov oz. tistim z licenco. Delo za sprednjo
ploščo, ki je zaščitena z vijaki, mora biti izvedeno pod nadzorom
kvalifi ciranega izvajalca, inštalaterskega inženirja ali serviserja.
Kljukica
Pazljivo odprite ali zaprite sprednjo ploščo.
Težka spodnja sprednja plošča lahko
poškoduje prste.
2X (vijak)
Odprite in zaprite sprednjo ploščo f
1. Odstranite 2 pritrdilna vijaka spodnje sprednje plošče f.
2. Potisnite jo navzgor, da izpnete kavelj spodnje sprednje plošče f.
3. V nasprotnem vrstnem redu ponovite koraka 1–2, da jo zaprete.
Namestitev cevi s hladilnim sredstvom
Ta enota rezervoarja je zasnovana za kombiniranje
z zunanjo enoto toplotne črpalke zrak-voda
Panasonic. Če se v kombinaciji z enoto rezervoarja
Panasonic uporabi zunanja enote drugega
proizvajalca, optimalnega delovanja in zanesljivosti
sistema ni mogoče jamčiti. V takšnem primeru ni
mogoče dati garancije.
1. Priključite enoto rezervoarja na zunanjo enoto
toplotne črpalke zrak-voda z ustreznim premerom
cevi. Pri zunanjih enotah WH-UD03JE5* in
WH-UD05JE5* uporabite reducirni člen 2 za
priključitev cevi za hladilni plin k.
Model
Velikost sistema cevi (navor)
Enota rezervoarja Zunanja enota
WH-UD03JE5*,
ø12,7mm (1/2")
WH-UD05JE5*
[55 N•m]
WH-ADC0309J3E5C
WH-UD07JE5*,
ø15,88mm (5/8")
WH-UD09JE5*
[65 N•m]
POZOR
Ne zategujte premočno; čezmerno zategovanje lahko povzroči
puščanje plina.
Cevi za hladivo ne vlecite in potiskajte preveč, deformirane cevi
lahko povzročijo puščanje hladiva.
2. Prosimo, robite po tem, ko ustavite matico z zarobkom (locirano
pri spoju vgrajene cevi) na bakreno cev. (V primeru uporabe
dolgih cevi)
3. Ne uporabljajte ključa za cevi za odpiranje hladilnih cevi. Matica
z zarobkom je lahko zlomljena in lahko povzroča puščanje.
Uporabljajte primeren vijačni ključ ali obročni ključ.
4. Povežite cevi:
•
Poravnajte sredino cevi in s prsti dobro pritrdite matico z
zarobkom.
•
Potem matico z zarobkom pritrdite z navornim ključem do
navedenega navora, ki je naveden v tabeli.
Dodatni previdnostni ukrepi za modele s hladivom R32 pri povezovanju
z zarobkom na notranji strani
Pred povezovanjem z enotami obvezno na novo ustvarite
zarobke, da preprečite puščanje.
Priključki med deli hladilnega sistema morajo biti dostopni za
lažje vzdrževanje.
POZOR
Navorni
ključ
Vijačni ključ
Uporabite
reducirni člen 2
Plin
Tekočina
ø6,35mm (1/4")
Da
[18 N•m]
ø6,35mm (1/4")
Ne
[18 N•m]
Matico z zarobkom (na plinski in tekočinski strani) dovolj zatesnite
z nevtralno silikonsko tesnilno maso brez amoniaka (vrste alkoksi)
in izolacijskim materialom, da preprečite puščanje plina zaradi
zamrznjenja.
Po obodu nanesite nevtralno silikonsko
tesnilno maso brez amoniaka
(vrste alkoksi)
Nevtralno silikonsko tesnilno maso brez amoniaka (vrste alkoksi)
nanesite šele po tlačnem preizkusu in čiščenju skladno z navodili za
tesnilno maso ter samo na zunanjo stran priključka. Cilj je preprečiti
vdor vlage v priključek in morebitno zamrznjenje. Strjevanje tesnilne
mase traja nekaj časa. Pazite, da se tesnilna masa pri ovijanju z
izolacijo ne odlušči.
Preverjanje puščanje plina
•
Po prepihovanju z zrakom preverite puščanje plina.
•
Glejte priročnik za vgradnjo na prostem.
REZANJE IN ROBLJENJE CEVI
1. Cevi režite z rezalnikom cevi in potem odstranite iglice.
2. Iglice odstranite z uporabo povrtala. Če iglic niste odstranili, lahko pride
do puščanja plina. Cevi obrnite navzdol, da kovinski prah ne vstopa vanje.
3. Prosimo robite potem, ko vstavite matice za zarobkom v bakrene cevi.
Cev
Povrtalo
Usmeritev
Ročaj sponke
navzdol
1. Za rezanje
2. Za odstranitev iglic
Neprimerno robljenje
Nagnjen Poškodovana
Razpokan Neenakomer-
površina
na debelina
Namestitev vodovodnih cevi
•
Za namestitev vodnega obtoka angažirajte pooblaščenega vodoinštalaterja.
•
Ta vodni obtok mora ustrezati zadevni evropski in državni zakonodaji
(vključno z EN61770) in lokalnim pravilnikom za gradnjo.
•
Zagotovite, da so sestavni deli, uporabljeni v vodnem obtoku, obstojni na
vodni tlak med delovanjem.
•
Ne uporabljajte izrabljenih cevi.
•
Na cevi ne pritiskajte premočno, saj to lahko poškoduje cevi.
•
Izberite primerno tesnilo, ki lahko prenaša pritiske in temperature sistema.
•
Pri tem obvezno uporabite dva vijačna ključa. Potem pritrdite matico z
navornim ključem do navedenega navora, ki je naveden v tabeli.
•
Pokrijte konec cevi, da bi preprečili vnos umazanije ali prahu, ko ga
vstavljate v zid.
•
Izberite primerno tesnilo, ki lahko prenaša pritiske in temperature sistema.
•
Če za namestitev uporabljate kovinske cevi, ki niso iz medenine, poskrbite,
da jih zaščitite pred galvansko korozijo.
•
Ne priključujte galvaniziranih cevi, saj bi to povzročilo galvansko korozijo.
•
Za vse cevne priključke enote rezervoarja uporabite ustrezno matico in
očistite vse cevi z vodo iz pipe, preden jih namestite. Za podrobnosti glejte
diagram pozicij cevi.
Cevni priključek
Velikost matice
RP 1¼"
g
&
h
RP ¾"
i
&
j
Navorni ključ
Ročaj
0 – 0,5 mm
Ovira
Ovira
Jarem
Notranjost
Bakrena
Oznaka rdeče
cev
puščice
3. Za robljenje
Ko bo primerno zarobljena, bo
notranja površina zarobka sijala
in bo enakomerne debeline. Ker
je zarobljen del v stiku s priključki,
pazljivo preverite zaključek zarobe.
Navor
117,6 N•m
58,8 N•m
Vijačni ključ
483
