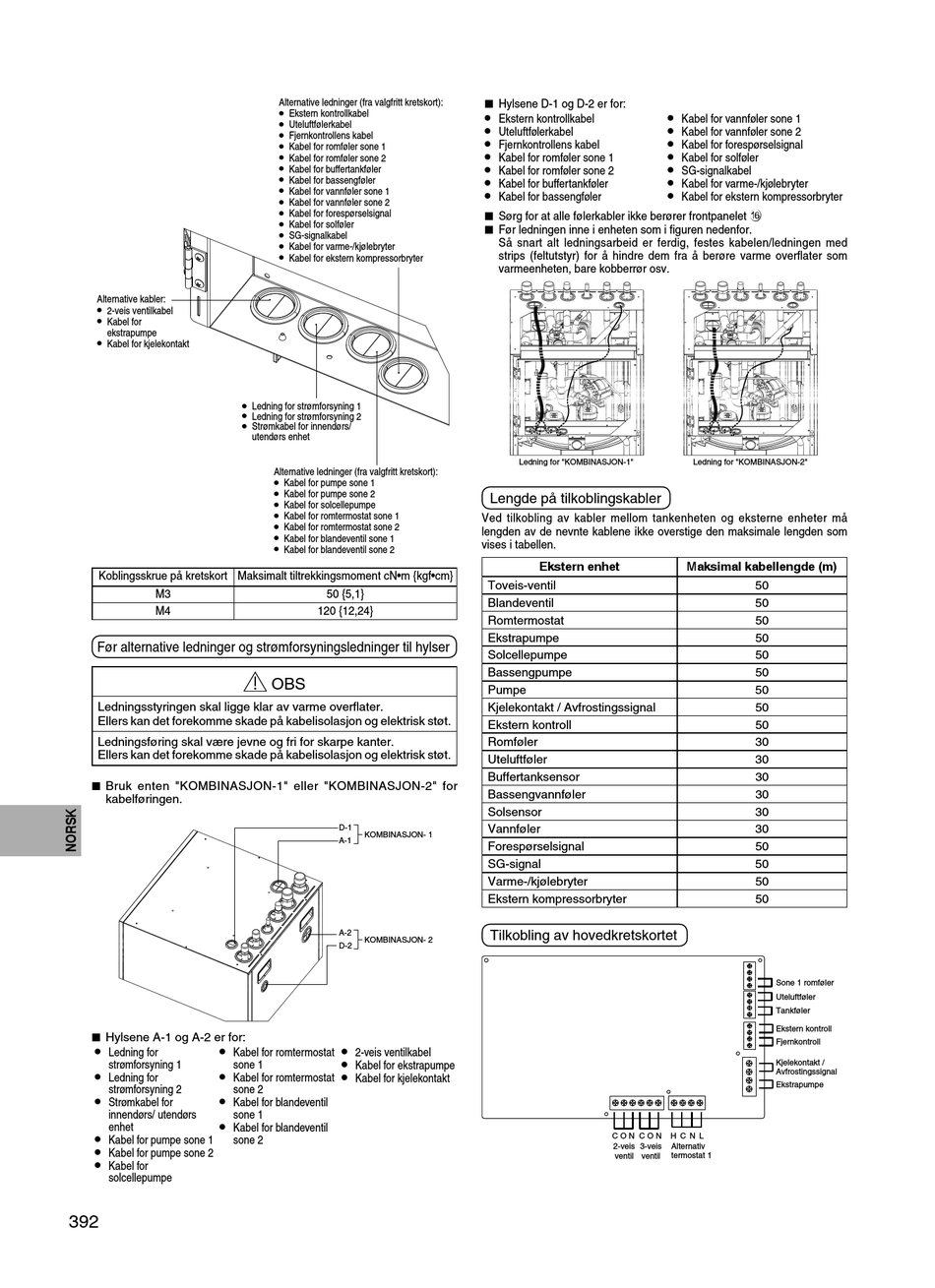

Panasonic R32 Installationsanleitung Seite 392

Alternative kabler:
•
2-veis ventilkabel
•
Kabel for
ekstrapumpe
•
Kabel for kjelekontakt
•
•
•
Koblingsskrue på kretskort Maksimalt tiltrekkingsmoment cN•m {kgf•cm}
M3
M4
Før alternative ledninger og strømforsyningsledninger til hylser
Ledningsstyringen skal ligge klar av varme overfl ater.
Ellers kan det forekomme skade på kabelisolasjon og elektrisk støt.
Ledningsføring skal være jevne og fri for skarpe kanter.
Ellers kan det forekomme skade på kabelisolasjon og elektrisk støt.
  Bruk enten "KOMBINASJON-1" eller "KOMBINASJON-2" for
kabelføringen.
  Hylsene A-1 og A-2 er for:
• •
Ledning for Kabel for romtermostat
strømforsyning 1 sone 1
• •
Ledning for Kabel for romtermostat
strømforsyning 2 sone 2
• •
Strømkabel for Kabel for blandeventil
innendørs/ utendørs sone 1
•
enhet
Kabel for blandeventil
•
Kabel for pumpe sone 1 sone 2
•
Kabel for pumpe sone 2
•
Kabel for
solcellepumpe
392
Alternative ledninger (fra valgfritt kretskort):
•
Ekstern kontrollkabel
•
Uteluftfølerkabel
•
Fjernkontrollens kabel
•
Kabel for romføler sone 1
•
Kabel for romføler sone 2
•
Kabel for buffertankføler
•
Kabel for bassengføler
•
Kabel for vannføler sone 1
•
Kabel for vannføler sone 2
•
Kabel for forespørselsignal
•
Kabel for solføler
•
SG-signalkabel
•
Kabel for varme-/kjølebryter
•
Kabel for ekstern kompressorbryter
Ledning for strømforsyning 1
Ledning for strømforsyning 2
Strømkabel for innendørs/
utendørs enhet
Alternative ledninger (fra valgfritt kretskort):
•
Kabel for pumpe sone 1
•
Kabel for pumpe sone 2
•
Kabel for solcellepumpe
•
Kabel for romtermostat sone 1
•
Kabel for romtermostat sone 2
•
Kabel for blandeventil sone 1
•
Kabel for blandeventil sone 2
50 {5,1}
120 {12,24}
OBS
D-1
KOMBINASJON- 1
A-1
A-2
KOMBINASJON- 2
D-2
•
2-veis ventilkabel
•
Kabel for ekstrapumpe
•
Kabel for kjelekontakt
  Hylsene D-1 og D-2 er for:
•
Ekstern kontrollkabel
•
Uteluftfølerkabel
•
Fjernkontrollens kabel
•
Kabel for romføler sone 1
•
Kabel for romføler sone 2
•
Kabel for buffertankføler
•
Kabel for bassengføler
Sørg for at alle følerkabler ikke berører frontpanelet f
 
  Før ledningen inne i enheten som i fi guren nedenfor.
Så snart alt ledningsarbeid er ferdig, festes kabelen/ledningen med
strips (feltutstyr) for å hindre dem fra å berøre varme overfl ater som
varmeenheten, bare kobberrør osv.
Ledning for "KOMBINASJON-1"
Lengde på tilkoblingskabler
Ved tilkobling av kabler mellom tankenheten og eksterne enheter må
lengden av de nevnte kablene ikke overstige den maksimale lengden som
vises i tabellen.
Ekstern enhet
Toveis-ventil
Blandeventil
Romtermostat
Ekstrapumpe
Solcellepumpe
Bassengpumpe
Pumpe
Kjelekontakt / Avfrostingssignal
Ekstern kontroll
Romføler
Uteluftføler
Buffertanksensor
Bassengvannføler
Solsensor
Vannføler
Forespørselsignal
SG-signal
Varme-/kjølebryter
Ekstern kompressorbryter
Tilkobling av hovedkretskortet
C O N C O N
2-veis 3-veis
ventil ventil
•
Kabel for vannføler sone 1
•
Kabel for vannføler sone 2
•
Kabel for forespørselsignal
•
Kabel for solføler
•
SG-signalkabel
•
Kabel for varme-/kjølebryter
•
Kabel for ekstern kompressorbryter
Ledning for "KOMBINASJON-2"
Maksimal kabellengde (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Sone 1 romføler
Uteluftføler
Tankføler
Ekstern kontroll
Fjernkontroll
Kjelekontakt /
Avfrostingssignal
Ekstrapumpe
H C N L
Alternativ
termostat 1
