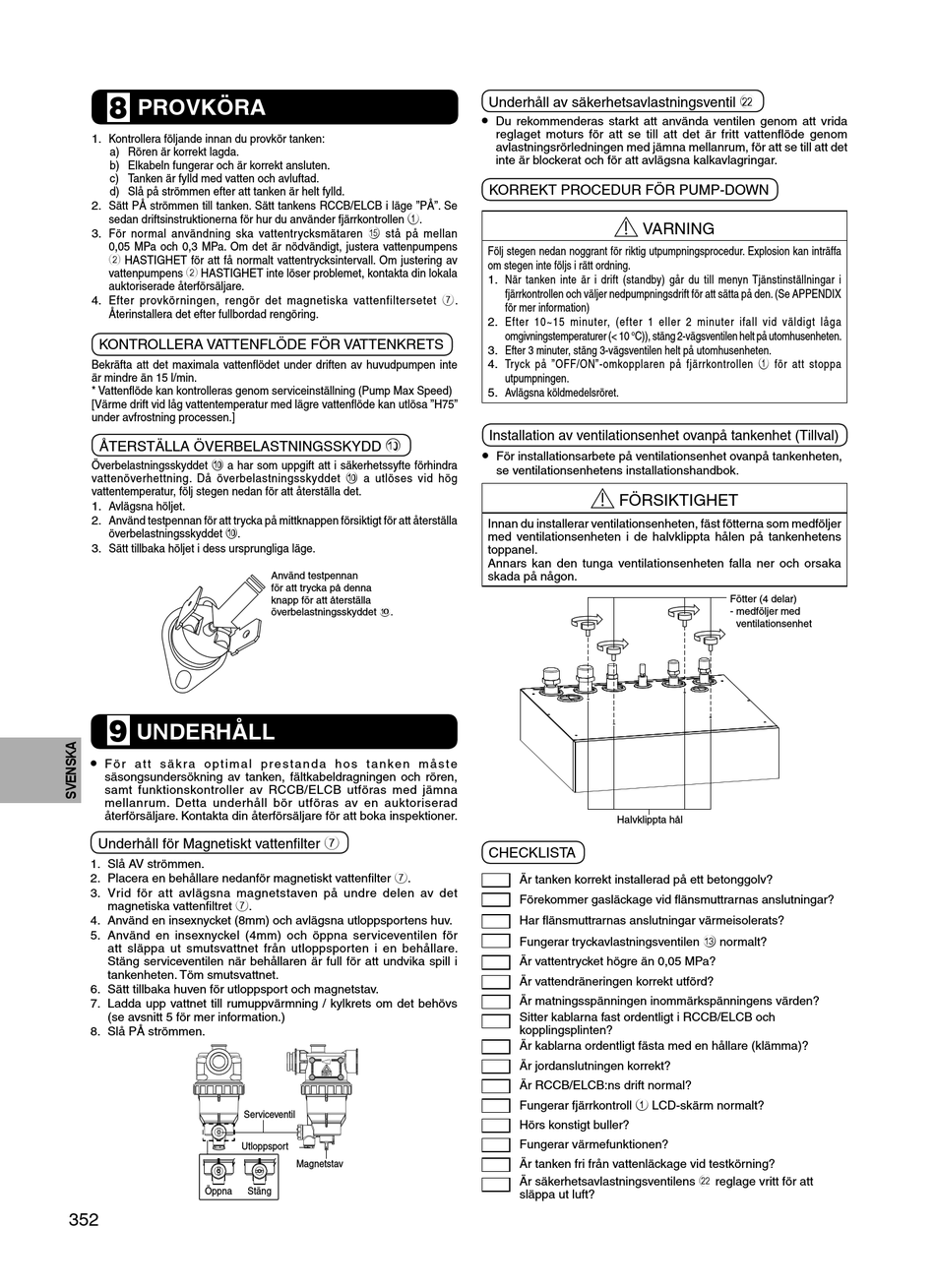

Panasonic R32 Installationsanleitung Seite 352

PROVKÖRA
8
1. Kontrollera följande innan du provkör tanken:
a) Rören är korrekt lagda.
b) Elkabeln fungerar och är korrekt ansluten.
c) Tanken är fylld med vatten och avluftad.
d) Slå på strömmen efter att tanken är helt fylld.
2. Sätt PÅ strömmen till tanken. Sätt tankens RCCB/ELCB i läge "PÅ". Se
sedan driftsinstruktionerna för hur du använder fjärrkontrollen 1.
3. För normal användning ska vattentrycksmätaren e stå på mellan
0,05 MPa och 0,3 MPa. Om det är nödvändigt, justera vattenpumpens
2 HASTIGHET för att få normalt vattentrycksintervall. Om justering av
vattenpumpens 2 HASTIGHET inte löser problemet, kontakta din lokala
auktoriserade återförsäljare.
4. Efter provkörningen, rengör det magnetiska vattenfiltersetet 7.
Återinstallera det efter fullbordad rengöring.
KONTROLLERA VATTENFLÖDE FÖR VATTENKRETS
Bekräfta att det maximala vattenfl ödet under driften av huvudpumpen inte
är mindre än 15 l/min.
* Vattenfl öde kan kontrolleras genom serviceinställning (Pump Max Speed)
[Värme drift vid låg vattentemperatur med lägre vattenfl öde kan utlösa "H75"
under avfrostning processen.]
ÅTERSTÄLLA ÖVERBELASTNINGSSKYDD 0
Överbelastningsskyddet 0 a har som uppgift att i säkerhetssyfte förhindra
vattenöverhettning. Då överbelastningsskyddet 0 a utlöses vid hög
vattentemperatur, följ stegen nedan för att återställa det.
1. Avlägsna höljet.
2. Använd testpennan för att trycka på mittknappen försiktigt för att återställa
överbelastningsskyddet 0.
3. Sätt tillbaka höljet i dess ursprungliga läge.
UNDERHÅLL
9
•
F ö r a t t s ä k r a o p t i m a l p r e s t a n d a h o s t a n ke n m å s t e
säsongsundersökning av tanken, fältkabeldragningen och rören,
samt funktionskontroller av RCCB/ELCB utföras med jämna
mellanrum. Detta underhåll bör utföras av en auktoriserad
återförsäljare. Kontakta din återförsäljare för att boka inspektioner.
Underhåll för Magnetiskt vattenfi lter 7
1. Slå AV strömmen.
2. Placera en behållare nedanför magnetiskt vattenfi lter 7.
3. Vrid för att avlägsna magnetstaven på undre delen av det
magnetiska vattenfi ltret 7.
4. Använd en insexnycket (8mm) och avlägsna utloppsportens huv.
5. Använd en insexnyckel (4mm) och öppna serviceventilen för
att släppa ut smutsvattnet från utloppsporten i en behållare.
Stäng serviceventilen när behållaren är full för att undvika spill i
tankenheten. Töm smutsvattnet.
6. Sätt tillbaka huven för utloppsport och magnetstav.
7. Ladda upp vattnet till rumuppvärmning / kylkrets om det behövs
(se avsnitt 5 för mer information.)
8. Slå PÅ strömmen.
Serviceventil
Utloppsport
Öppna
352
Använd testpennan
för att trycka på denna
knapp för att återställa
överbelastningsskyddet 0.
Magnetstav
Stäng
Underhåll av säkerhetsavlastningsventil l
•
Du rekommenderas starkt att använda ventilen genom att vrida
reglaget moturs för att se till att det är fritt vattenfl öde genom
avlastningsrörledningen med jämna mellanrum, för att se till att det
inte är blockerat och för att avlägsna kalkavlagringar.
KORREKT PROCEDUR FÖR PUMP-DOWN
VARNING
Följ stegen nedan noggrant för riktig utpumpningsprocedur. Explosion kan inträffa
om stegen inte följs i rätt ordning.
1. När tanken inte är i drift (standby) går du till menyn Tjänstinställningar i
fjärrkontrollen och väljer nedpumpningsdrift för att sätta på den. (Se APPENDIX
för mer information)
2. Efter 10~15 minuter, (efter 1 eller 2 minuter ifall vid väldigt låga
omgivningstemperaturer (< 10 °C)), stäng 2-vägsventilen helt på utomhusenheten.
3. Efter 3 minuter, stäng 3-vägsventilen helt på utomhusenheten.
4. Tryck på "OFF/ON"-omkopplaren på fjärrkontrollen 1 för att stoppa
utpumpningen.
5. Avlägsna köldmedelsröret.
Installation av ventilationsenhet ovanpå tankenhet (Tillval)
•
För installationsarbete på ventilationsenhet ovanpå tankenheten,
se ventilationsenhetens installationshandbok.
FÖRSIKTIGHET
Innan du installerar ventilationsenheten, fäst fötterna som medföljer
med ventilationsenheten i de halvklippta hålen på tankenhetens
toppanel.
Annars kan den tunga ventilationsenheten falla ner och orsaka
skada på någon.
Halvklippta hål
CHECKLISTA
Är tanken korrekt installerad på ett betonggolv?
Förekommer gasläckage vid fl änsmuttrarnas anslutningar?
Har fl änsmuttrarnas anslutningar värmeisolerats?
Fungerar tryckavlastningsventilen c normalt?
Är vattentrycket högre än 0,05 MPa?
Är vattendräneringen korrekt utförd?
Är matningsspänningen inommärkspänningens värden?
Sitter kablarna fast ordentligt i RCCB/ELCB och
kopplingsplinten?
Är kablarna ordentligt fästa med en hållare (klämma)?
Är jordanslutningen korrekt?
Är RCCB/ELCB:ns drift normal?
Fungerar fjärrkontroll 1 LCD-skärm normalt?
Hörs konstigt buller?
Fungerar värmefunktionen?
Är tanken fri från vattenläckage vid testkörning?
Är säkerhetsavlastningsventilens l reglage vritt för att
släppa ut luft?
Fötter (4 delar)
- medföljer med
ventilationsenhet
