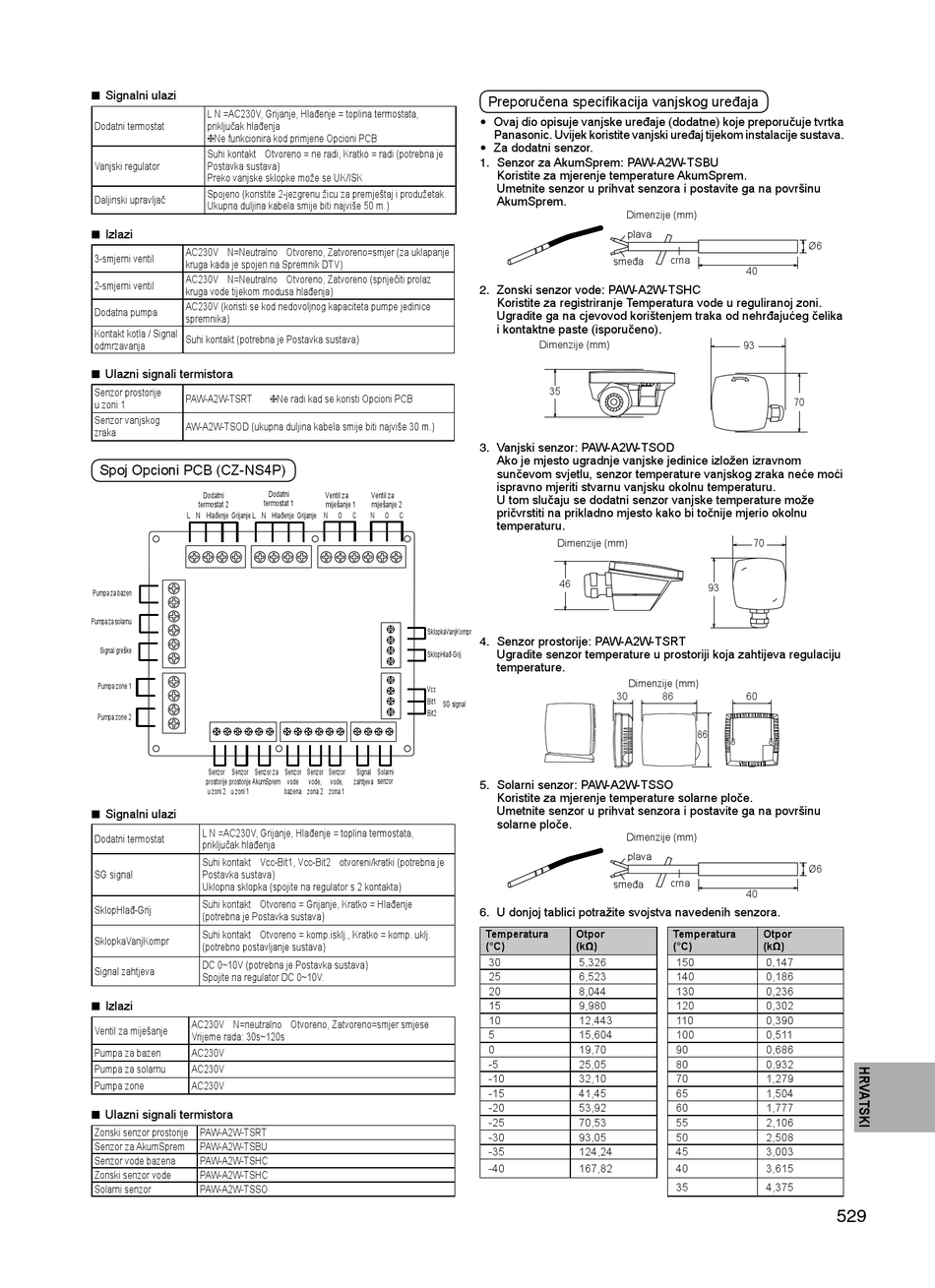

Panasonic R32 Installationsanleitung Seite 529

Signalni ulazi
 
L N =AC230V, Grijanje, Hlađenje = toplina termostata,
Dodatni termostat priključak hlađenja
Ne funkcionira kod primjene Opcioni PCB
Suhi kontakt Otvoreno = ne radi, Kratko = radi (potrebna je
Vanjski regulator Postavka sustava)
Preko vanjske sklopke može se UK/ISK
Spojeno (koristite 2-jezgrenu žicu za premještaj i produžetak.
Daljinski upravljač
Ukupna duljina kabela smije biti najviše 50 m.)
Izlazi
 
AC230V N=Neutralno Otvoreno, Zatvoreno=smjer (za uklapanje
3-smjerni ventil
kruga kada je spojen na Spremnik DTV)
AC230V N=Neutralno Otvoreno, Zatvoreno (spriječiti prolaz
2-smjerni ventil
kruga vode tijekom modusa hlađenja)
AC230V (koristi se kod nedovoljnog kapaciteta pumpe jedinice
Dodatna pumpa
spremnika)
Kontakt kotla / Signal
Suhi kontakt (potrebna je Postavka sustava)
odmrzavanja
Ulazni signali termistora
 
Senzor prostorije
PAW-A2W-TSRT
u zoni 1
Senzor vanjskog
AW-A2W-TSOD (ukupna duljina kabela smije biti najviše 30 m.)
zraka
Spoj Opcioni PCB (CZ-NS4P)
Dodatni
termostat 1
termostat 2
L N Hlađenje Grijanje L N Hlađenje Grijanje
Pumpa za bazen
Pumpa za solarnu
Signal greške
Pumpa zone 1
Pumpa zone 2
Senzor Senzor Senzor za
prostorije prostorije AkumSprem
u zoni 2 u zoni 1
Signalni ulazi
 
L N =AC230V, Grijanje, Hlađenje = toplina termostata,
Dodatni termostat
priključak hlađenja
Suhi kontakt Vcc-Bit1, Vcc-Bit2 otvoreni/kratki (potrebna je
SG signal Postavka sustava)
Uklopna sklopka (spojite na regulator s 2 kontakta)
Suhi kontakt Otvoreno = Grijanje, Kratko = Hlađenje
SklopHlađ-Grij
(potrebna je Postavka sustava)
Suhi kontakt Otvoreno = komp.isklj., Kratko = komp. uklj.
SklopkaVanjKompr
(potrebno postavljanje sustava)
DC 0~10V (potrebna je Postavka sustava)
Signal zahtjeva
Spojite na regulator DC 0~10V.
Izlazi
 
AC230V N=neutralno Otvoreno, Zatvoreno=smjer smjese
Ventil za miješanje
Vrijeme rada: 30s~120s
Pumpa za bazen AC230V
Pumpa za solarnu AC230V
Pumpa zone AC230V
Ulazni signali termistora
 
Zonski senzor prostorije PAW-A2W-TSRT
Senzor za AkumSprem PAW-A2W-TSBU
Senzor vode bazena PAW-A2W-TSHC
Zonski senzor vode PAW-A2W-TSHC
Solarni senzor PAW-A2W-TSSO
Ne radi kad se koristi Opcioni PCB
Dodatni
Ventil za Ventil za
miješanje 1 miješanje 2
N O C N O C
SklopkaVanjKompr
SklopHlađ-Grij
Vcc
Bit1
SG signal
Bit2
Senzor Senzor Senzor Signal Solarni
senzor
vode vode, vode, zahtjeva
bazena zona 2 zona 1
Preporučena specifi kacija vanjskog uređaja
•
Ovaj dio opisuje vanjske uređaje (dodatne) koje preporučuje tvrtka
Panasonic. Uvijek koristite vanjski uređaj tijekom instalacije sustava.
•
Za dodatni senzor.
1. Senzor za AkumSprem: PAW-A2W-TSBU
Koristite za mjerenje temperature AkumSprem.
Umetnite senzor u prihvat senzora i postavite ga na površinu
AkumSprem.
Dimenzije (mm)
plava
smeđa
2. Zonski senzor vode: PAW-A2W-TSHC
Koristite za registriranje Temperatura vode u reguliranoj zoni.
Ugradite ga na cjevovod korištenjem traka od nehrđajućeg čelika
i kontaktne paste (isporučeno).
Dimenzije (mm)
35
3. Vanjski senzor: PAW-A2W-TSOD
Ako je mjesto ugradnje vanjske jedinice izložen izravnom
sunčevom svjetlu, senzor temperature vanjskog zraka neće moći
ispravno mjeriti stvarnu vanjsku okolnu temperaturu.
U tom slučaju se dodatni senzor vanjske temperature može
pričvrstiti na prikladno mjesto kako bi točnije mjerio okolnu
temperaturu.
Dimenzije (mm)
46
4. Senzor prostorije: PAW-A2W-TSRT
Ugradite senzor temperature u prostoriji koja zahtijeva regulaciju
temperature.
Dimenzije (mm)
30
5. Solarni senzor: PAW-A2W-TSSO
Koristite za mjerenje temperature solarne ploče.
Umetnite senzor u prihvat senzora i postavite ga na površinu
solarne ploče.
Dimenzije (mm)
plava
smeđa
6. U donjoj tablici potražite svojstva navedenih senzora.
Temperatura Otpor
(°C) (kΩ)
30 5,326
25 6,523
20 8,044
15 9,980
10 12,443
5 15,604
0 19,70
-5 25,05
-10 32,10
-15 41,45
-20 53,92
-25 70,53
-30 93,05
-35 124,24
-40 167,82
Ø6
crna
40
93
70
70
93
86 60
86
Ø6
crna
40
Temperatura Otpor
(°C) (kΩ)
150 0,147
140 0,186
130 0,236
120 0,302
110 0,390
100 0,511
90 0,686
80 0,932
70 1,279
65 1,504
60 1,777
55 2,106
50 2,508
45 3,003
40 3,615
35 4,375
