Panasonic R32 Installationsanleitung Seite 287

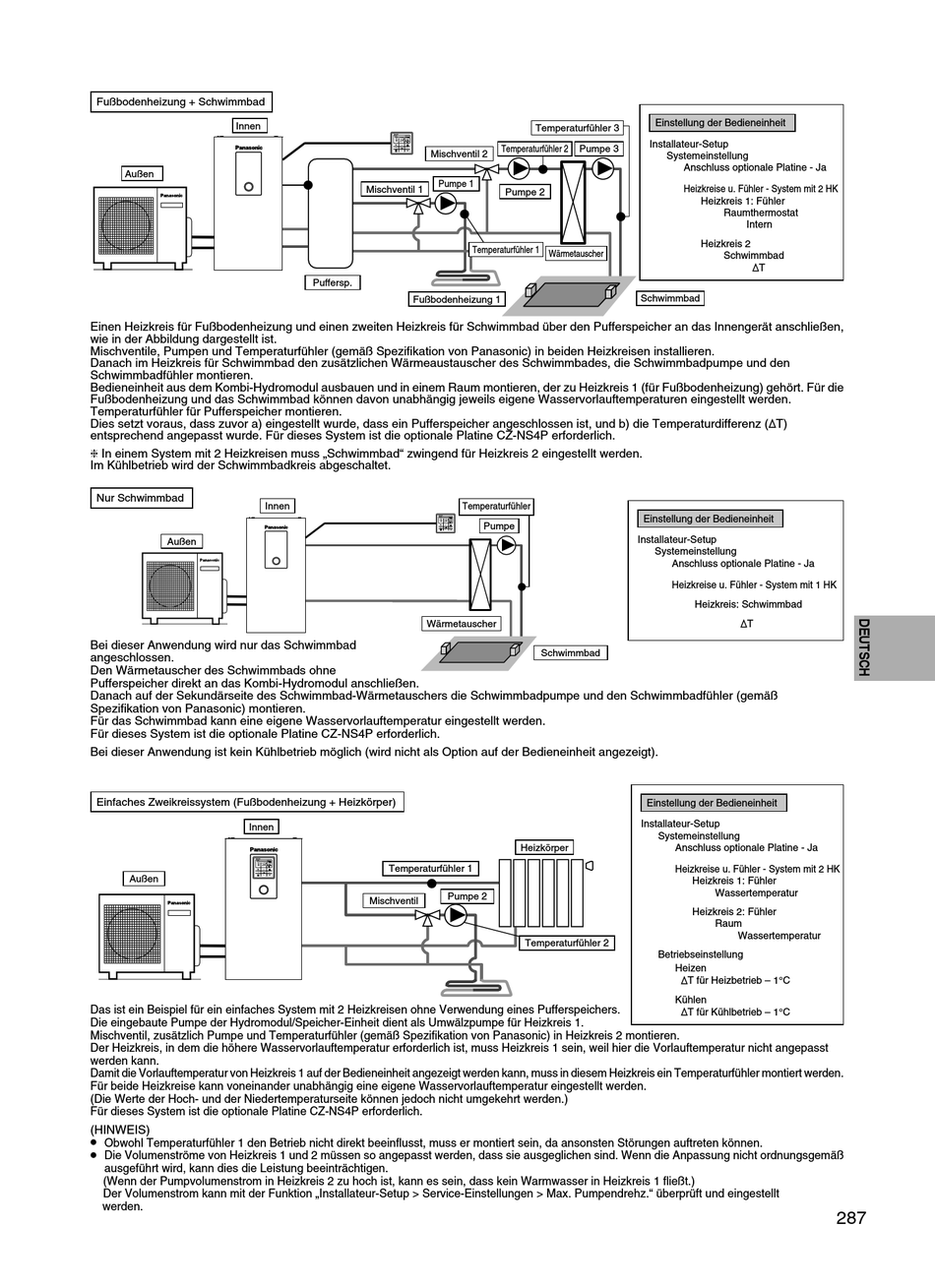

Fußbodenheizung + Schwimmbad
Innen
Außen
Einen Heizkreis für Fußbodenheizung und einen zweiten Heizkreis für Schwimmbad über den Pufferspeicher an das Innengerät anschließen,
wie in der Abbildung dargestellt ist.
Mischventile, Pumpen und Temperaturfühler (gemäß Spezifi kation von Panasonic) in beiden Heizkreisen installieren.
Danach im Heizkreis für Schwimmbad den zusätzlichen Wärmeaustauscher des Schwimmbades, die Schwimmbadpumpe und den
Schwimmbadfühler montieren.
Bedieneinheit aus dem Kombi-Hydromodul ausbauen und in einem Raum montieren, der zu Heizkreis 1 (für Fußbodenheizung) gehört. Für die
Fußbodenheizung und das Schwimmbad können davon unabhängig jeweils eigene Wasservorlauftemperaturen eingestellt werden.
Temperaturfühler für Pufferspeicher montieren.
Dies setzt voraus, dass zuvor a) eingestellt wurde, dass ein Pufferspeicher angeschlossen ist, und b) die Temperaturdifferenz ( T)
entsprechend angepasst wurde. Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
 In einem System mit 2 Heizkreisen muss „Schwimmbad" zwingend für Heizkreis 2 eingestellt werden.
Im Kühlbetrieb wird der Schwimmbadkreis abgeschaltet.
Nur Schwimmbad
Innen
Außen
Bei dieser Anwendung wird nur das Schwimmbad
angeschlossen.
Den Wärmetauscher des Schwimmbads ohne
Pufferspeicher direkt an das Kombi-Hydromodul anschließen.
Danach auf der Sekundärseite des Schwimmbad-Wärmetauschers die Schwimmbadpumpe und den Schwimmbadfühler (gemäß
Spezifi kation von Panasonic) montieren.
Für das Schwimmbad kann eine eigene Wasservorlauftemperatur eingestellt werden.
Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
Bei dieser Anwendung ist kein Kühlbetrieb möglich (wird nicht als Option auf der Bedieneinheit angezeigt).
Einfaches Zweikreissystem (Fußbodenheizung + Heizkörper)
Innen
Außen
Das ist ein Beispiel für ein einfaches System mit 2 Heizkreisen ohne Verwendung eines Pufferspeichers.
Die eingebaute Pumpe der Hydromodul/Speicher-Einheit dient als Umwälzpumpe für Heizkreis 1.
Mischventil, zusätzlich Pumpe und Temperaturfühler (gemäß Spezifi kation von Panasonic) in Heizkreis 2 montieren.
Der Heizkreis, in dem die höhere Wasservorlauftemperatur erforderlich ist, muss Heizkreis 1 sein, weil hier die Vorlauftemperatur nicht angepasst
werden kann.
Damit die Vorlauftemperatur von Heizkreis 1 auf der Bedieneinheit angezeigt werden kann, muss in diesem Heizkreis ein Temperaturfühler montiert werden.
Für beide Heizkreise kann voneinander unabhängig eine eigene Wasservorlauftemperatur eingestellt werden.
(Die Werte der Hoch- und der Niedertemperaturseite können jedoch nicht umgekehrt werden.)
Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
(HINWEIS)
•
Obwohl Temperaturfühler 1 den Betrieb nicht direkt beeinfl usst, muss er montiert sein, da ansonsten Störungen auftreten können.
•
Die Volumenströme von Heizkreis 1 und 2 müssen so angepasst werden, dass sie ausgeglichen sind. Wenn die Anpassung nicht ordnungsgemäß
ausgeführt wird, kann dies die Leistung beeinträchtigen.
(Wenn der Pumpvolumenstrom in Heizkreis 2 zu hoch ist, kann es sein, dass kein Warmwasser in Heizkreis 1 fl ießt.)
Der Volumenstrom kann mit der Funktion „Installateur-Setup > Service-Einstellungen > Max. Pumpendrehz." überprüft und eingestellt
werden.
Mischventil 2
Pumpe 1
Mischventil 1
Temperaturfühler 1 Wärmetauscher
Puffersp.
Fußbodenheizung 1
Temperaturfühler
Pumpe
Wärmetauscher
Temperaturfühler 1
Pumpe 2
Mischventil
Einstellung der Bedieneinheit
Temperaturfühler 3
Installateur-Setup
Temperaturfühler 2 Pumpe 3
Systemeinstellung
Pumpe 2
Schwimmbad
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellung
Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 1 HK
Schwimmbad
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellung
Heizkörper Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 2 HK
Temperaturfühler 2
Betriebseinstellung
Heizen
Kühlen
Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 2 HK
Heizkreis 1: Fühler
Raumthermostat
Intern
Heizkreis 2
Schwimmbad
T
Heizkreis: Schwimmbad
T
Heizkreis 1: Fühler
Wassertemperatur
Heizkreis 2: Fühler
Raum
Wassertemperatur
T für Heizbetrieb – 1°C
T für Kühlbetrieb – 1°C
