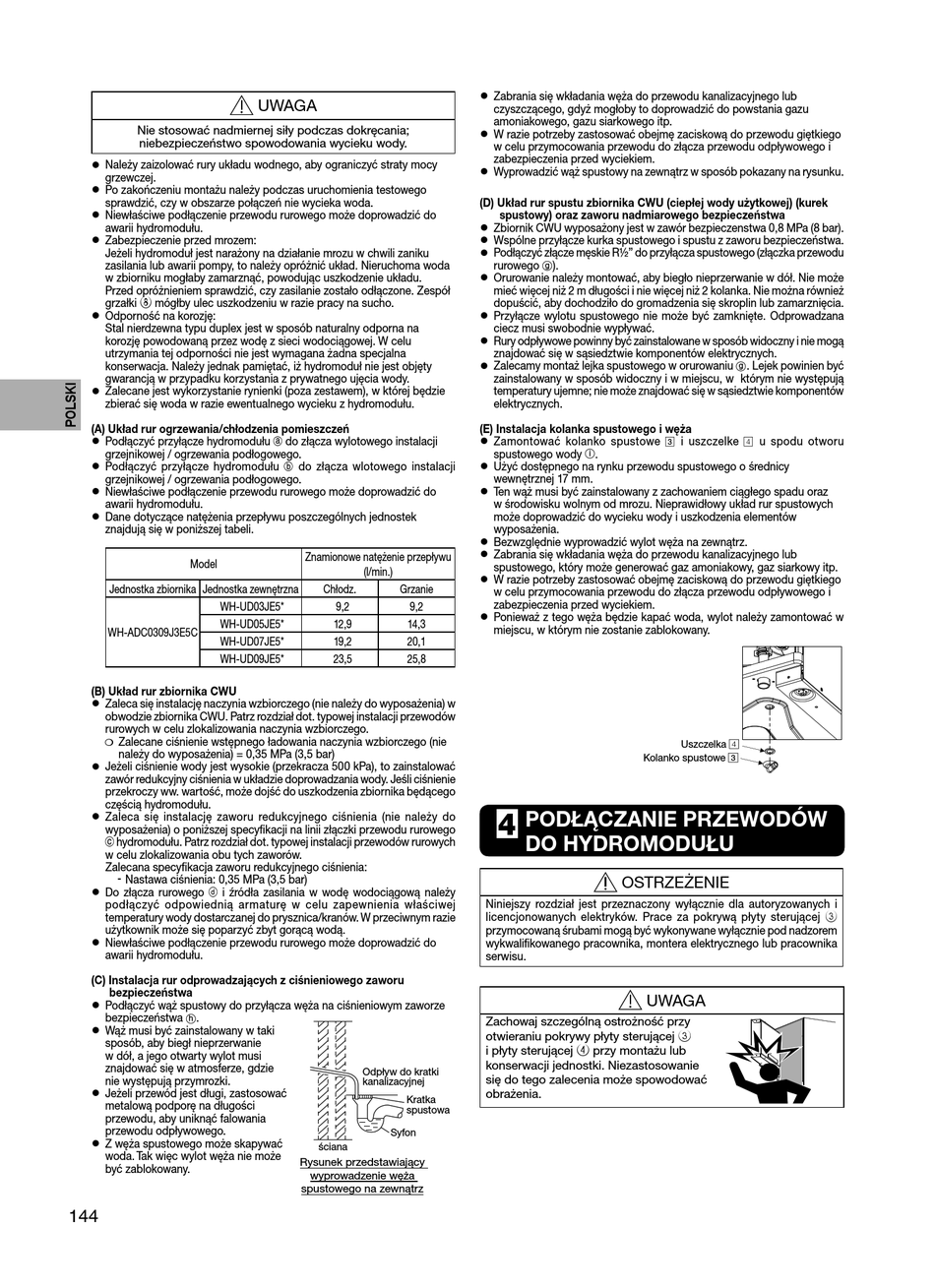

Nie stosować nadmiernej siły podczas dokręcania;
niebezpieczeństwo spowodowania wycieku wody.
•
Należy zaizolować rury układu wodnego, aby ograniczyć straty mocy
grzewczej.
•
Po zakończeniu montażu należy podczas uruchomienia testowego
sprawdzić, czy w obszarze połączeń nie wycieka woda.
•
Niewłaściwe podłączenie przewodu rurowego może doprowadzić do
awarii hydromodułu.
•
Zabezpieczenie przed mrozem:
Jeżeli hydromoduł jest narażony na działanie mrozu w chwili zaniku
zasilania lub awarii pompy, to należy opróżnić układ. Nieruchoma woda
w zbiorniku mogłaby zamarznąć, powodując uszkodzenie układu.
Przed opróżnieniem sprawdzić, czy zasilanie zostało odłączone. Zespół
grzałki 8 mógłby ulec uszkodzeniu w razie pracy na sucho.
•
Odporność na korozję:
Stal nierdzewna typu duplex jest w sposób naturalny odporna na
korozję powodowaną przez wodę z sieci wodociągowej. W celu
utrzymania tej odporności nie jest wymagana żadna specjalna
konserwacja. Należy jednak pamiętać, iż hydromoduł nie jest objęty
gwarancją w przypadku korzystania z prywatnego ujęcia wody.
•
Zalecane jest wykorzystanie rynienki (poza zestawem), w której będzie
zbierać się woda w razie ewentualnego wycieku z hydromodułu.
(A) Układ rur ogrzewania/chłodzenia pomieszczeń
•
Podłączyć przyłącze hydromodułu g do złącza wylotowego instalacji
grzejnikowej / ogrzewania podłogowego.
•
Podłączyć przyłącze hydromodułu h do złącza wlotowego instalacji
grzejnikowej / ogrzewania podłogowego.
•
Niewłaściwe podłączenie przewodu rurowego może doprowadzić do
awarii hydromodułu.
•
Dane dotyczące natężenia przepływu poszczególnych jednostek
znajdują się w poniższej tabeli.
Model
Jednostka zbiornika Jednostka zewnętrzna
WH-UD03JE5*
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*
WH-UD09JE5*
(B) Układ rur zbiornika CWU
•
Zaleca się instalację naczynia wzbiorczego (nie należy do wyposażenia) w
obwodzie zbiornika CWU. Patrz rozdział dot. typowej instalacji przewodów
rurowych w celu zlokalizowania naczynia wzbiorczego.
  Zalecane ciśnienie wstępnego ładowania naczynia wzbiorczego (nie
należy do wyposażenia) = 0,35 MPa (3,5 bar)
•
Jeżeli ciśnienie wody jest wysokie (przekracza 500 kPa), to zainstalować
zawór redukcyjny ciśnienia w układzie doprowadzania wody. Jeśli ciśnienie
przekroczy ww. wartość, może dojść do uszkodzenia zbiornika będącego
częścią hydromodułu.
•
Zaleca się instalację zaworu redukcyjnego ciśnienia (nie należy do
wyposażenia) o poniższej specyfi kacji na linii złączki przewodu rurowego
i hydromodułu. Patrz rozdział dot. typowej instalacji przewodów rurowych
w celu zlokalizowania obu tych zaworów.
Zalecana specyfi kacja zaworu redukcyjnego ciśnienia:
- Nastawa ciśnienia: 0,35 MPa (3,5 bar)
•
Do złącza rurowego j i źródła zasilania w wodę wodociągową należy
podłączyć odpowiednią armaturę w celu zapewnienia właściwej
temperatury wody dostarczanej do prysznica/kranów. W przeciwnym razie
użytkownik może się poparzyć zbyt gorącą wodą.
•
Niewłaściwe podłączenie przewodu rurowego może doprowadzić do
awarii hydromodułu.
(C) Instalacja rur odprowadzających z ciśnieniowego zaworu
bezpieczeństwa
•
Podłączyć wąż spustowy do przyłącza węża na ciśnieniowym zaworze
bezpieczeństwa .
h
•
Wąż musi być zainstalowany w taki
sposób, aby biegł nieprzerwanie
w dół, a jego otwarty wylot musi
znajdować się w atmosferze, gdzie
nie występują przymrozki.
•
Jeżeli przewód jest długi, zastosować
metalową podporę na długości
przewodu, aby uniknąć falowania
przewodu odpływowego.
•
Z węża spustowego może skapywać
woda. Tak więc wylot węża nie może
być zablokowany.
144
UWAGA
Znamionowe natężenie przepływu
(l/min.)
Chłodz. Grzanie
9,2 9,2
12,9 14,3
19,2 20,1
23,5 25,8
Odpływ do kratki
kanalizacyjnej
Kratka
spustowa
Syfon
ściana
Rysunek przedstawiający
wyprowadzenie węża
spustowego na zewnątrz
•
Zabrania się wkładania węża do przewodu kanalizacyjnego lub
czyszczącego, gdyż mogłoby to doprowadzić do powstania gazu
amoniakowego, gazu siarkowego itp.
•
W razie potrzeby zastosować obejmę zaciskową do przewodu giętkiego
w celu przymocowania przewodu do złącza przewodu odpływowego i
zabezpieczenia przed wyciekiem.
•
Wyprowadzić wąż spustowy na zewnątrz w sposób pokazany na rysunku.
(D) Układ rur spustu zbiornika CWU (ciepłej wody użytkowej) (kurek
spustowy) oraz zaworu nadmiarowego bezpieczeństwa
•
Zbiornik CWU wyposażony jest w zawór bezpieczenstwa 0,8 MPa (8 bar).
•
Wspólne przyłącze kurka spustowego i spustu z zaworu bezpieczeństwa.
•
Podłączyć złącze męskie R½" do przyłącza spustowego (złączka przewodu
rurowego ).
g
•
Orurowanie należy montować, aby biegło nieprzerwanie w dół. Nie może
mieć więcej niż 2 m długości i nie więcej niż 2 kolanka. Nie można również
dopuścić, aby dochodziło do gromadzenia się skroplin lub zamarznięcia.
•
Przyłącze wylotu spustowego nie może być zamknięte. Odprowadzana
ciecz musi swobodnie wypływać.
•
Rury odpływowe powinny być zainstalowane w sposób widoczny i nie mogą
znajdować się w sąsiedztwie komponentów elektrycznych.
•
Zalecamy montaż lejka spustowego w orurowaniu
zainstalowany w sposób widoczny i w miejscu, w którym nie występują
temperatury ujemne; nie może znajdować się w sąsiedztwie komponentów
elektrycznych.
(E) Instalacja kolanka spustowego i węża
•
Zamontować kolanko spustowe 3 i uszczelke 4 u spodu otworu
spustowego wody .
i
•
Użyć dostępnego na rynku przewodu spustowego o średnicy
wewnętrznej 17 mm.
•
Ten wąż musi być zainstalowany z zachowaniem ciągłego spadu oraz
w środowisku wolnym od mrozu. Nieprawidłowy układ rur spustowych
może doprowadzić do wycieku wody i uszkodzenia elementów
wyposażenia.
•
Bezwzględnie wyprowadzić wylot węża na zewnątrz.
•
Zabrania się wkładania węża do przewodu kanalizacyjnego lub
spustowego, który może generować gaz amoniakowy, gaz siarkowy itp.
•
W razie potrzeby zastosować obejmę zaciskową do przewodu giętkiego
w celu przymocowania przewodu do złącza przewodu odpływowego i
zabezpieczenia przed wyciekiem.
•
Ponieważ z tego węża będzie kapać woda, wylot należy zamontować w
miejscu, w którym nie zostanie zablokowany.
Kolanko spustowe
PODŁĄCZANIE PRZEWODÓW
4
DO HYDROMODUŁU
OSTRZEŻENIE
Niniejszy rozdział jest przeznaczony wyłącznie dla autoryzowanych i
licencjonowanych elektryków. Prace za pokrywą płyty sterującej 3
przymocowaną śrubami mogą być wykonywane wyłącznie pod nadzorem
wykwalifi kowanego pracownika, montera elektrycznego lub pracownika
serwisu.
UWAGA
Zachowaj szczególną ostrożność przy
otwieraniu pokrywy płyty sterującej 3
i płyty sterującej 4 przy montażu lub
konserwacji jednostki. Niezastosowanie
się do tego zalecenia może spowodować
obrażenia.
. Lejek powinien być
g
4
Uszczelka
3
