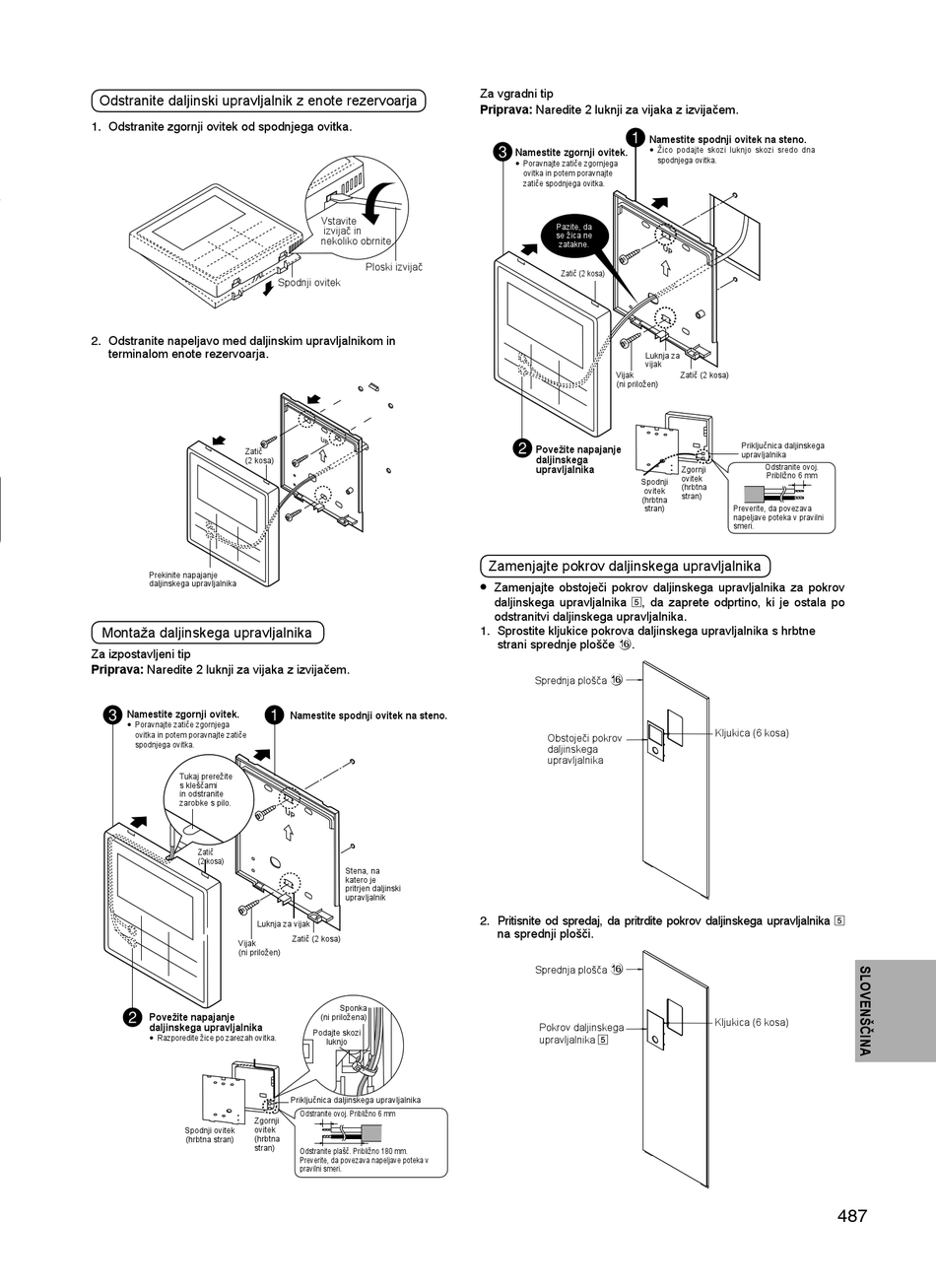

Odstranite daljinski upravljalnik z enote rezervoarja
1. Odstranite zgornji ovitek od spodnjega ovitka.
/
2. Odstranite napeljavo med daljinskim upravljalnikom in
terminalom enote rezervoarja.
Prekinite napajanje
daljinskega upravljalnika
Montaža daljinskega upravljalnika
Za izpostavljeni tip
Priprava: Naredite 2 luknji za vijaka z izvijačem.
Namestite zgornji ovitek.
•
Poravnajte zatiče zgornjega
ovitka in potem poravnajte zatiče
spodnjega ovitka.
Povežite napajanje
daljinskega upravljalnika
•
Razporedite žice po zarezah ovitka.
Vstavite
izvijač in
nekoliko obrnite.
Spodnji ovitek
Zatič
(2 kosa)
Namestite spodnji ovitek na steno.
Tukaj prerežite
s kleščami
in odstranite
zarobke s pilo.
U P
Zatič
(2 kosa)
Stena, na
katero je
pritrjen daljinski
upravljalnik
Luknja za vijak
Zatič (2 kosa)
Vijak
(ni priložen)
Sponka
(ni priložena)
Podajte skozi
luknjo
Priključnica daljinskega upravljalnika
Odstranite ovoj. Približno 6 mm
Zgornji
ovitek
Spodnji ovitek
(hrbtna
(hrbtna stran)
stran)
Odstranite plašč. Približno 180 mm.
Preverite, da povezava napeljave poteka v
pravilni smeri.
Za vgradni tip
Priprava: Naredite 2 luknji za vijaka z izvijačem.
Namestite zgornji ovitek.
•
Poravnajte zatiče zgornjega
ovitka in potem poravnajte
zatiče spodnjega ovitka.
Ploski izvijač
Povežite napajanje
daljinskega
upravljalnika
Zamenjajte pokrov daljinskega upravljalnika
• Zamenjajte obstoječi pokrov daljinskega upravljalnika za pokrov
daljinskega upravljalnika 5 , da zaprete odprtino, ki je ostala po
odstranitvi daljinskega upravljalnika.
1. Sprostite kljukice pokrova daljinskega upravljalnika s hrbtne
strani sprednje plošče f.
Sprednja plošča
2. Pritisnite od spredaj, da pritrdite pokrov daljinskega upravljalnika 5
na sprednji plošči.
Sprednja plošča
Pokrov daljinskega
upravljalnika
Namestite spodnji ovitek na steno.
•
Žico podajte skozi luknjo skozi sredo dna
spodnjega ovitka.
Pazite, da
se žica ne
zatakne.
U P
Zatič (2 kosa)
Luknja za
vijak
Vijak Zatič (2 kosa)
(ni priložen)
Zgornji
ovitek
Spodnji
(hrbtna
ovitek
stran)
(hrbtna
stran)
f
Kljukica (6 kosa)
Obstoječi pokrov
daljinskega
upravljalnika
f
Kljukica (6 kosa)
5
Priključnica daljinskega
upravljalnika
Odstranite ovoj.
Približno 6 mm
Preverite, da povezava
napeljave poteka v pravilni
smeri.
