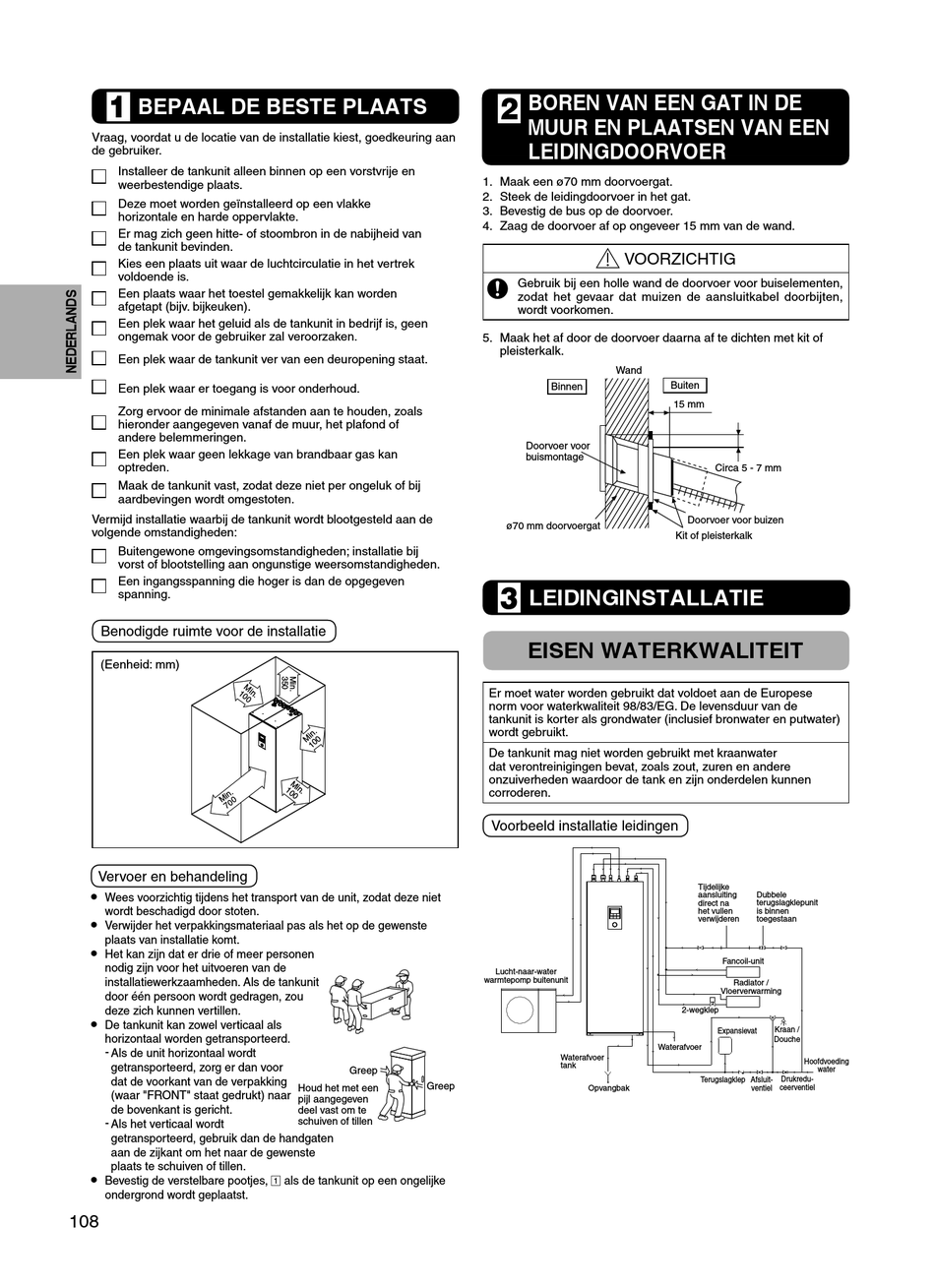

BEPAAL DE BESTE PLAATS
1
Vraag, voordat u de locatie van de installatie kiest, goedkeuring aan
de gebruiker.
Installeer de tankunit alleen binnen op een vorstvrije en
weerbestendige plaats.
Deze moet worden geïnstalleerd op een vlakke
horizontale en harde oppervlakte.
Er mag zich geen hitte- of stoombron in de nabijheid van
de tankunit bevinden.
Kies een plaats uit waar de luchtcirculatie in het vertrek
voldoende is.
Een plaats waar het toestel gemakkelijk kan worden
afgetapt (bijv. bijkeuken).
Een plek waar het geluid als de tankunit in bedrijf is, geen
ongemak voor de gebruiker zal veroorzaken.
Een plek waar de tankunit ver van een deuropening staat.
Een plek waar er toegang is voor onderhoud.
Zorg ervoor de minimale afstanden aan te houden, zoals
hieronder aangegeven vanaf de muur, het plafond of
andere belemmeringen.
Een plek waar geen lekkage van brandbaar gas kan
optreden.
Maak de tankunit vast, zodat deze niet per ongeluk of bij
aardbevingen wordt omgestoten.
Vermijd installatie waarbij de tankunit wordt blootgesteld aan de
volgende omstandigheden:
Buitengewone omgevingsomstandigheden; installatie bij
vorst of blootstelling aan ongunstige weersomstandigheden.
Een ingangsspanning die hoger is dan de opgegeven
spanning.
Benodigde ruimte voor de installatie
(Eenheid: mm)
Vervoer en behandeling
•
Wees voorzichtig tijdens het transport van de unit, zodat deze niet
wordt beschadigd door stoten.
•
Verwijder het verpakkingsmateriaal pas als het op de gewenste
plaats van installatie komt.
•
Het kan zijn dat er drie of meer personen
nodig zijn voor het uitvoeren van de
installatiewerkzaamheden. Als de tankunit
door één persoon wordt gedragen, zou
deze zich kunnen vertillen.
•
De tankunit kan zowel verticaal als
horizontaal worden getransporteerd.
- Als de unit horizontaal wordt
getransporteerd, zorg er dan voor
dat de voorkant van de verpakking
(waar "FRONT" staat gedrukt) naar
de bovenkant is gericht.
- Als het verticaal wordt
getransporteerd, gebruik dan de handgaten
aan de zijkant om het naar de gewenste
plaats te schuiven of tillen.
•
Bevestig de verstelbare pootjes, 1 als de tankunit op een ongelijke
ondergrond wordt geplaatst.
108
Greep
Greep
Houd het met een
pijl aangegeven
deel vast om te
schuiven of tillen
BOREN VAN EEN GAT IN DE
2
MUUR EN PLAATSEN VAN EEN
LEIDINGDOORVOER
1. Maak een ø70 mm doorvoergat.
2. Steek de leidingdoorvoer in het gat.
3. Bevestig de bus op de doorvoer.
4. Zaag de doorvoer af op ongeveer 15 mm van de wand.
VOORZICHTIG
Gebruik bij een holle wand de doorvoer voor buiselementen,
zodat het gevaar dat muizen de aansluitkabel doorbijten,
wordt voorkomen.
5. Maak het af door de doorvoer daarna af te dichten met kit of
pleisterkalk.
Wand
Binnen
Doorvoer voor
buismontage
ø70 mm doorvoergat
LEIDINGINSTALLATIE
3
EISEN WATERKWALITEIT
Er moet water worden gebruikt dat voldoet aan de Europese
norm voor waterkwaliteit 98/83/EG. De levensduur van de
tankunit is korter als grondwater (inclusief bronwater en putwater)
wordt gebruikt.
De tankunit mag niet worden gebruikt met kraanwater
dat verontreinigingen bevat, zoals zout, zuren en andere
onzuiverheden waardoor de tank en zijn onderdelen kunnen
corroderen.
Voorbeeld installatie leidingen
Lucht-naar-water
warmtepomp buitenunit
Waterafvoer
Waterafvoer
tank
Opvangbak
Buiten
15 mm
Circa 5 - 7 mm
Doorvoer voor buizen
Kit of pleisterkalk
Tijdelijke
aansluiting Dubbele
direct na terugslagklepunit
het vullen is binnen
verwijderen toegestaan
Fancoil-unit
Radiator /
Vloerverwarming
2-wegklep
Kraan /
Expansievat
Douche
Hoofdvoeding
water
Terugslagklep Drukredu-
Afsluit-
ceerventiel
ventiel
