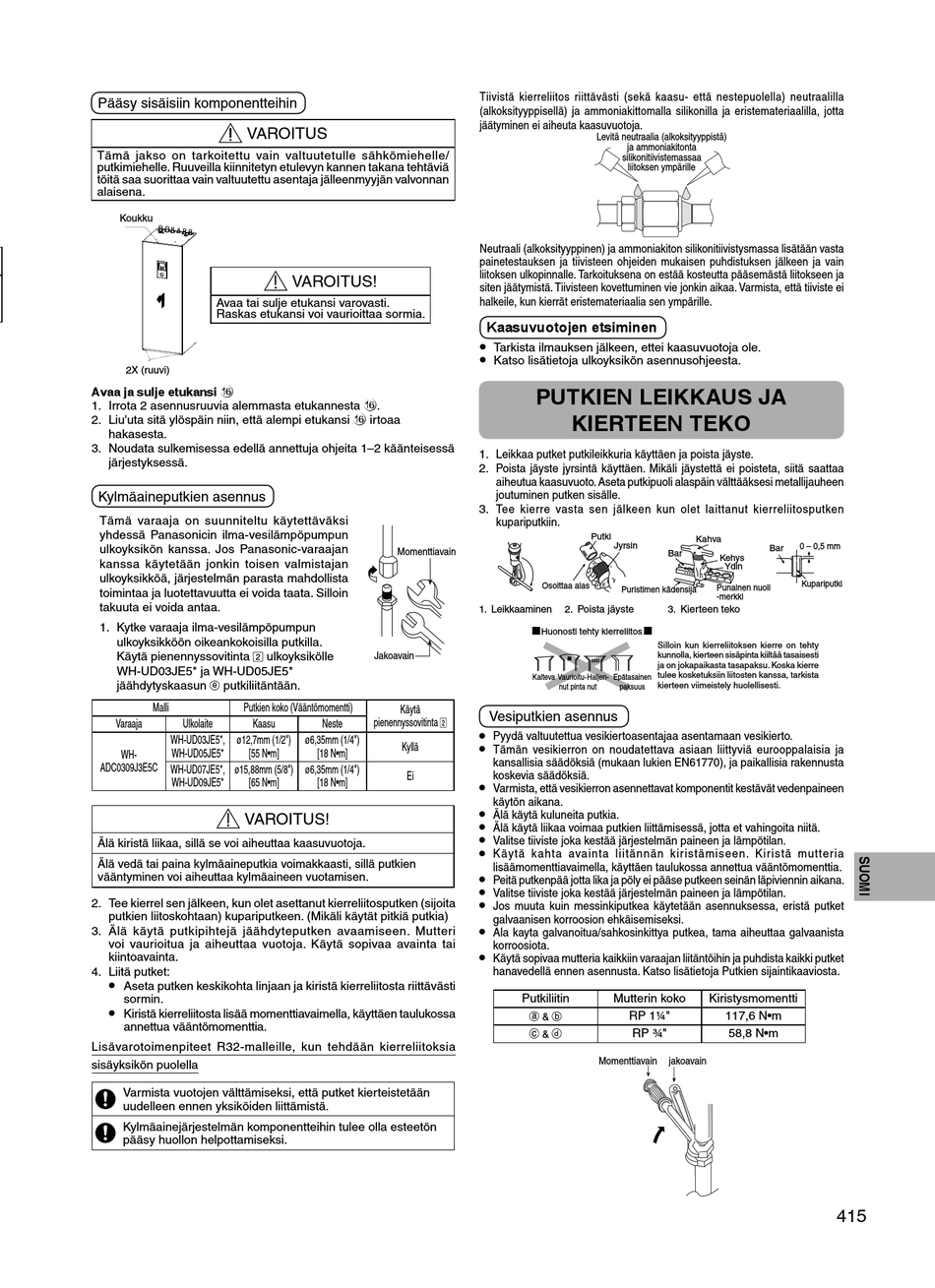

Pääsy sisäisiin komponentteihin
VAROITUS
Tämä jakso on tarkoitettu vain valtuutetulle sähkömiehelle/
putkimiehelle. Ruuveilla kiinnitetyn etulevyn kannen takana tehtäviä
töitä saa suorittaa vain valtuutettu asentaja jälleenmyyjän valvonnan
alaisena.
Koukku
Avaa tai sulje etukansi varovasti.
Raskas etukansi voi vaurioittaa sormia.
2X (ruuvi)
Avaa ja sulje etukansi f
1. Irrota 2 asennusruuvia alemmasta etukannesta f.
2. Liu'uta sitä ylöspäin niin, että alempi etukansi f irtoaa
hakasesta.
3. Noudata sulkemisessa edellä annettuja ohjeita 1–2 käänteisessä
järjestyksessä.
Kylmäaineputkien asennus
Tämä varaaja on suunniteltu käytettäväksi
yhdessä Panasonicin ilma-vesilämpöpumpun
ulkoyksikön kanssa. Jos Panasonic-varaajan
kanssa käytetään jonkin toisen valmistajan
ulkoyksikköä, järjestelmän parasta mahdollista
toimintaa ja luotettavuutta ei voida taata. Silloin
takuuta ei voida antaa.
1. Kytke varaaja ilma-vesilämpöpumpun
ulkoyksikköön oikeankokoisilla putkilla.
Käytä pienennyssovitinta 2 ulkoyksikölle
WH-UD03JE5* ja WH-UD05JE5*
jäähdytyskaasun k putkiliitäntään.
Malli Putkien koko (Vääntömomentti)
Varaaja Ulkolaite Kaasu
WH-UD03JE5*, ø12,7mm (1/2")
WH-UD05JE5* [55 N•m]
WH-
ADC0309J3E5C
WH-UD07JE5*, ø15,88mm (5/8")
WH-UD09JE5* [65 N•m]
VAROITUS!
Älä kiristä liikaa, sillä se voi aiheuttaa kaasuvuotoja.
Älä vedä tai paina kylmäaineputkia voimakkaasti, sillä putkien
vääntyminen voi aiheuttaa kylmäaineen vuotamisen.
2. Tee kierrel sen jälkeen, kun olet asettanut kierreliitosputken (sijoita
putkien liitoskohtaan) kupariputkeen. (Mikäli käytät pitkiä putkia)
3. Älä käytä putkipihtejä jäähdyteputken avaamiseen. Mutteri
voi vaurioitua ja aiheuttaa vuotoja. Käytä sopivaa avainta tai
kiintoavainta.
4. Liitä putket:
•
Aseta putken keskikohta linjaan ja kiristä kierreliitosta riittävästi
sormin.
•
Kiristä kierreliitosta lisää momenttiavaimella, käyttäen taulukossa
annettua vääntömomenttia.
Lisävarotoimenpiteet R32-malleille, kun tehdään kierreliitoksia
sisäyksikön puolella
Varmista vuotojen välttämiseksi, että putket kierteistetään
uudelleen ennen yksiköiden liittämistä.
Kylmäainejärjestelmän komponentteihin tulee olla esteetön
pääsy huollon helpottamiseksi.
VAROITUS!
Momenttiavain
Jakoavain
Käytä
pienennyssovitinta 2
Neste
ø6,35mm (1/4")
Kyllä
[18 N•m]
ø6,35mm (1/4")
Ei
[18 N•m]
Tiivistä kierreliitos riittävästi (sekä kaasu- että nestepuolella) neutraalilla
(alkoksityyppisellä) ja ammoniakittomalla silikonilla ja eristemateriaalilla, jotta
jäätyminen ei aiheuta kaasuvuotoja.
Levitä neutraalia (alkoksityyppistä)
ja ammoniakitonta
silikonitiivistemassaa
liitoksen ympärille
Neutraali (alkoksityyppinen) ja ammoniakiton silikonitiivistysmassa lisätään vasta
painetestauksen ja tiivisteen ohjeiden mukaisen puhdistuksen jälkeen ja vain
liitoksen ulkopinnalle. Tarkoituksena on estää kosteutta pääsemästä liitokseen ja
siten jäätymistä. Tiivisteen kovettuminen vie jonkin aikaa. Varmista, että tiiviste ei
halkeile, kun kierrät eristemateriaalia sen ympärille.
Kaasuvuotojen etsiminen
•
Tarkista ilmauksen jälkeen, ettei kaasuvuotoja ole.
•
Katso lisätietoja ulkoyksikön asennusohjeesta.
PUTKIEN LEIKKAUS JA
KIERTEEN TEKO
1. Leikkaa putket putkileikkuria käyttäen ja poista jäyste.
2. Poista jäyste jyrsintä käyttäen. Mikäli jäystettä ei poisteta, siitä saattaa
aiheutua kaasuvuoto. Aseta putkipuoli alaspäin välttääksesi metallijauheen
joutuminen putken sisälle.
3. Tee kierre vasta sen jälkeen kun olet laittanut kierreliitosputken
kupariputkiin.
Putki
Jyrsin
Osoittaa alas
Puristimen kädensija
1. Leikkaaminen 2. Poista jäyste
 
Huonosti tehty kierreliitos
Kalteva Vaurioitu- Haljen- Epätasainen
nut pinta nut paksuus
Vesiputkien asennus
•
Pyydä valtuutettua vesikiertoasentajaa asentamaan vesikierto.
•
Tämän vesikierron on noudatettava asiaan liittyviä eurooppalaisia ja
kansallisia säädöksiä (mukaan lukien EN61770), ja paikallisia rakennusta
koskevia säädöksiä.
•
Varmista, että vesikierron asennettavat komponentit kestävät vedenpaineen
käytön aikana.
•
Älä käytä kuluneita putkia.
•
Älä käytä liikaa voimaa putkien liittämisessä, jotta et vahingoita niitä.
•
Valitse tiiviste joka kestää järjestelmän paineen ja lämpötilan.
•
Käytä kahta avainta liitännän kiristämiseen. Kiristä mutteria
lisäämomenttiavaimella, käyttäen taulukossa annettua vääntömomenttia.
•
Peitä putkenpää jotta lika ja pöly ei pääse putkeen seinän läpiviennin aikana.
•
Valitse tiiviste joka kestää järjestelmän paineen ja lämpötilan.
•
Jos muuta kuin messinkiputkea käytetään asennuksessa, eristä putket
galvaanisen korroosion ehkäisemiseksi.
•
Ala kayta galvanoitua/sahkosinkittya putkea, tama aiheuttaa galvaanista
korroosiota.
•
Käytä sopivaa mutteria kaikkiin varaajan liitäntöihin ja puhdista kaikki putket
hanavedellä ennen asennusta. Katso lisätietoja Putkien sijaintikaaviosta.
Putkiliitin Mutterin koko
g h
RP 1¼"
&
i j RP ¾"
&
Momenttiavain
Kahva
0 – 0,5 mm
Bar
Bar
Kehys
Ydin
Kupariputki
Punainen nuoli
-merkki
3. Kierteen teko
Silloin kun kierreliitoksen kierre on tehty
kunnolla, kierteen sisäpinta kiiltää tasaisesti
ja on jokapaikasta tasapaksu. Koska kierre
tulee kosketuksiin liitosten kanssa, tarkista
kierteen viimeistely huolellisesti.
Kiristysmomentti
117,6 N•m
58,8 N•m
jakoavain
