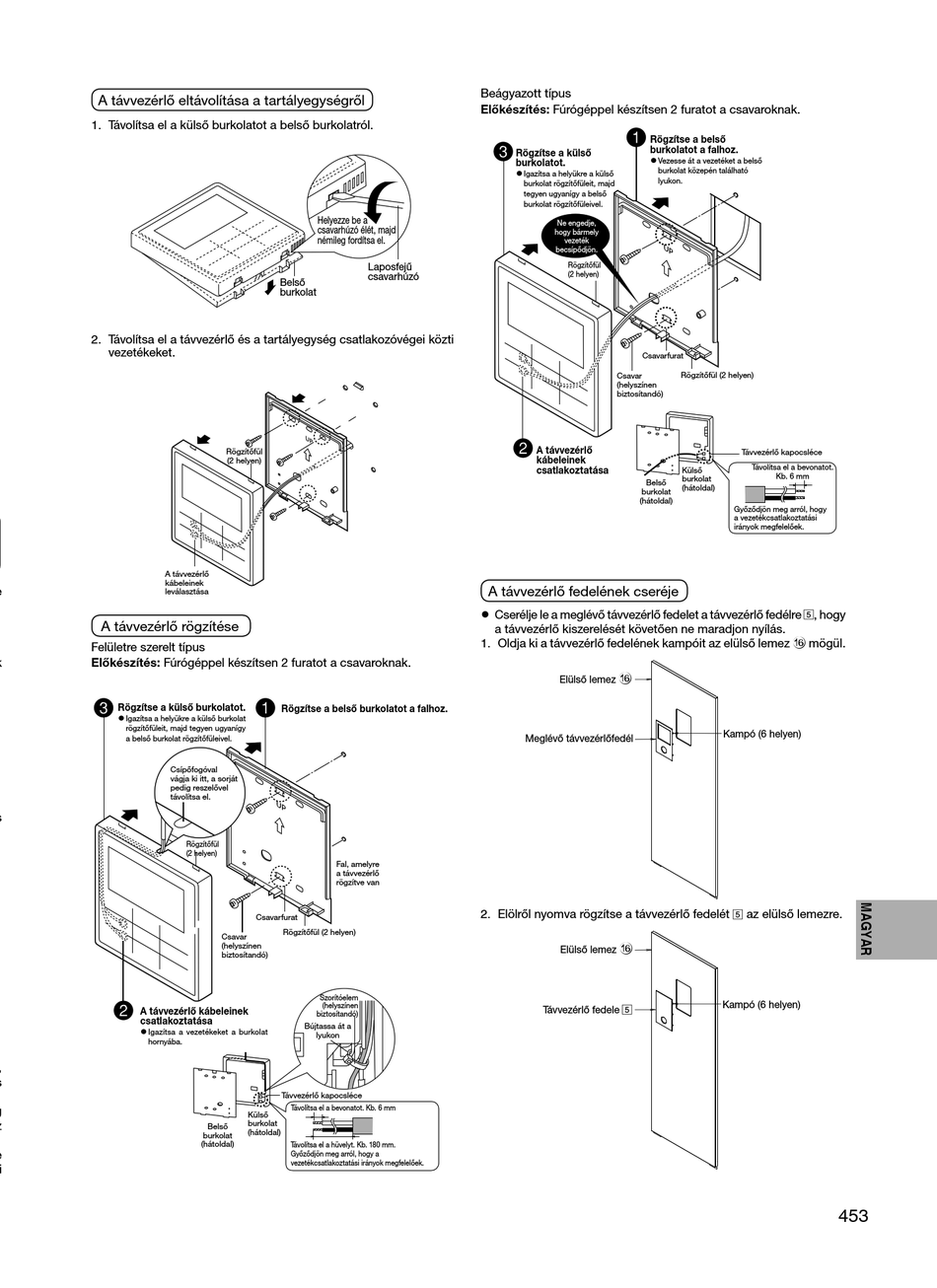

A távvezérlő eltávolítása a tartályegységről
1. Távolítsa el a külső burkolatot a belső burkolatról.
2. Távolítsa el a távvezérlő és a tartályegység csatlakozóvégei közti
vezetékeket.
A távvezérlő
kábeleinek
e
leválasztása
A távvezérlő rögzítése
Felületre szerelt típus
k Előkészítés: Fúrógéppel készítsen 2 furatot a csavaroknak.
Rögzítse a külső burkolatot.
•
Igazítsa a helyükre a külső burkolat
rögzítőfüleit, majd tegyen ugyanígy
a belső burkolat rögzítőfüleivel.
Csípőfogóval
vágja ki itt, a sorját
pedig reszelővel
távolítsa el.
s
A távvezérlő kábeleinek
csatlakoztatása
•
Igazítsa a vezetékeket a burkolat
hornyába.
,
s
g
z
e
i
Helyezze be a
csavarhúzó élét, majd
némileg fordítsa el.
Belső
burkolat
Rögzítőfül
(2 helyen)
Rögzítse a belső burkolatot a falhoz.
U P
Rögzítőfül
(2 helyen)
Fal, amelyre
a távvezérlő
rögzítve van
Csavarfurat
Rögzítőfül (2 helyen)
Csavar
(helyszínen
biztosítandó)
Szorítóelem
(helyszínen
biztosítandó)
Bújtassa át a
lyukon
Távvezérlő kapocsléce
Távolítsa el a bevonatot. Kb. 6 mm
Külső
burkolat
Belső
(hátoldal)
burkolat
(hátoldal)
Távolítsa el a hüvelyt. Kb. 180 mm.
Győződjön meg arról, hogy a
vezetékcsatlakoztatási irányok megfelelőek.
Beágyazott típus
Előkészítés: Fúrógéppel készítsen 2 furatot a csavaroknak.
Rögzítse a külső
burkolatot.
•
Igazítsa a helyükre a külső
burkolat rögzítőfüleit, majd
tegyen ugyanígy a belső
burkolat rögzítőfüleivel.
Laposfejű
csavarhúzó
A távvezérlő
kábeleinek
csatlakoztatása
A távvezérlő fedelének cseréje
•
Cserélje le a meglévő távvezérlő fedelet a távvezérlő fedélre 5 , hogy
a távvezérlő kiszerelését követően ne maradjon nyílás.
1. Oldja ki a távvezérlő fedelének kampóit az elülső lemez f mögül.
Meglévő távvezérlőfedél
2. Elölről nyomva rögzítse a távvezérlő fedelét 5 az elülső lemezre.
Távvezérlő fedele
Rögzítse a belső
burkolatot a falhoz.
•
Vezesse át a vezetéket a belső
burkolat közepén található
lyukon.
Ne engedje,
hogy bármely
vezeték
U P
becsípődjön.
Rögzítőfül
(2 helyen)
Csavarfurat
Rögzítőfül (2 helyen)
Csavar
(helyszínen
biztosítandó)
Külső
burkolat
Belső
(hátoldal)
burkolat
(hátoldal)
f
Elülső lemez
Kampó (6 helyen)
f
Elülső lemez
Kampó (6 helyen)
5
Távvezérlő kapocsléce
Távolítsa el a bevonatot.
Kb. 6 mm
Győződjön meg arról, hogy
a vezetékcsatlakoztatási
irányok megfelelőek.
