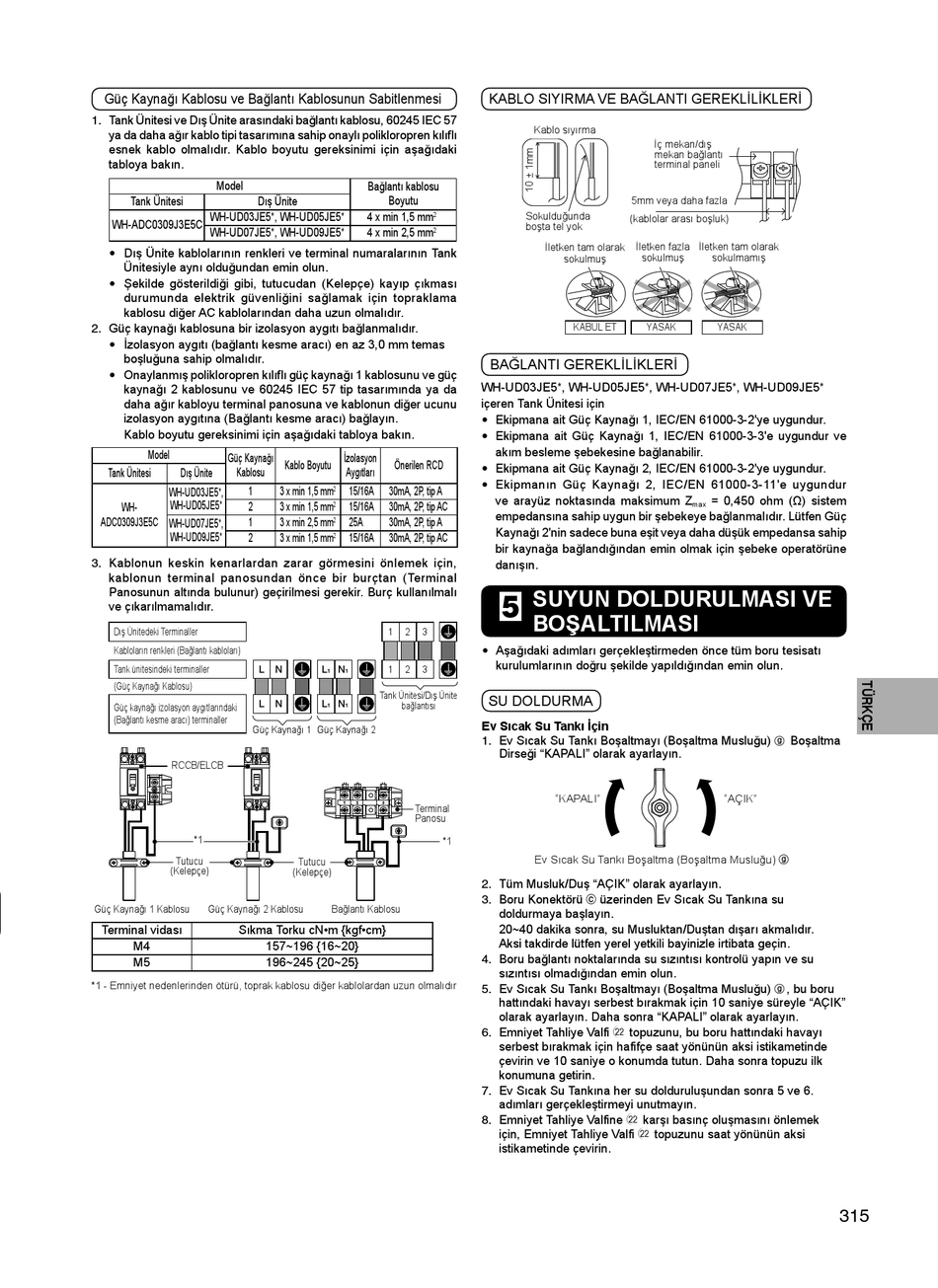

Panasonic R32 Installationsanleitung Seite 315

Güç Kaynağı Kablosu ve Bağlantı Kablosunun Sab tlenmes
1. Tank Ün tes ve Dış Ün te arasındak bağlantı kablosu, 60245 IEC 57
ya da daha ağır kablo t p tasarımına sah p onaylı pol kloropren kılıfl ı
esnek kablo olmalıdır. Kablo boyutu gereks n m ç n aşağıdak
tabloya bakın.
Tank Ün tes
WH-ADC0309J3E5C
•
Dış Ün te kablolarının renkler ve term nal numaralarının Tank
Ün tes yle aynı olduğundan em n olun.
•
Şek lde göster ld ğ g b , tutucudan (Kelepçe) kayıp çıkması
durumunda elektr k güvenl ğ n sağlamak ç n topraklama
kablosu d ğer AC kablolarından daha uzun olmalıdır.
r
2. Güç kaynağı kablosuna b r zolasyon aygıtı bağlanmalıdır.
•
İzolasyon aygıtı (bağlantı kesme aracı) en az 3,0 mm temas
boşluğuna sah p olmalıdır.
•
Onaylanmış pol kloropren kılıfl ı güç kaynağı 1 kablosunu ve güç
kaynağı 2 kablosunu ve 60245 IEC 57 t p tasarımında ya da
daha ağır kabloyu term nal panosuna ve kablonun d ğer ucunu
zolasyon aygıtına (Bağlantı kesme aracı) bağlayın.
Kablo boyutu gereks n m ç n aşağıdak tabloya bakın.
Model
Tank Ün tes
WH-UD03JE5*,
WH-UD05JE5*
WH-
ADC0309J3E5C
WH-UD07JE5*,
WH-UD09JE5*
3. Kablonun kesk n kenarlardan zarar görmes n önlemek ç n,
kablonun term nal panosundan önce b r burçtan (Term nal
Panosunun altında bulunur) geç r lmes gerek r. Burç kullanılmalı
ve çıkarılmamalıdır.
Dış Ün tedek Term naller
Kabloların renkler (Bağlantı kabloları)
Tank ün tes ndek term naller
(Güç Kaynağı Kablosu)
Güç kaynağı zolasyon aygıtlarındak
(Bağlantı kesme aracı) term naller
RCCB/ELCB
(Kelepçe)
Güç Kaynağı 1 Kablosu
Term nal v dası
M4
M5
*1 - Emn yet nedenler nden ötürü, toprak kablosu d ğer kablolardan uzun olmalıdır
Model
Dış Ün te
WH-UD03JE5*, WH-UD05JE5*
WH-UD07JE5*, WH-UD09JE5*
Güç Kaynağı İzolasyon
Kablo Boyutu
Kablosu Aygıtları
Dış Ün te
1 3 x m n 1,5 mm 15/16A
2
2 3 x m n 1,5 mm 15/16A
2
1 3 x m n 2,5 mm 25A
2
2 3 x m n 1,5 mm 15/16A
2
L N L N
1 1
L N L N
1 1
Güç Kaynağı 1 Güç Kaynağı 2
*1
Tutucu
Tutucu
(Kelepçe)
Güç Kaynağı 2 Kablosu Bağlantı Kablosu
Sıkma Torku cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25}
KABLO SIYIRMA VE BAĞLANTI GEREKLİLİKLERİ
Kablo sıyırma
Bağlantı kablosu
Boyutu
4 x m n 1,5 mm 2 Sokulduğunda
boşta tel yok
4 x m n 2,5 mm 2
BAĞLANTI GEREKLİLİKLERİ
WH-UD03JE5*, WH-UD05JE5*, WH-UD07JE5*, WH-UD09JE5*
çeren Tank Ün tes ç n
•
Ek pmana a t Güç Kaynağı 1, IEC/EN 61000-3-2'ye uygundur.
•
Ek pmana a t Güç Kaynağı 1, IEC/EN 61000-3-3'e uygundur ve
akım besleme şebekes ne bağlanab l r.
Öner len RCD •
Ek pmana a t Güç Kaynağı 2, IEC/EN 61000-3-2'ye uygundur.
•
Ek pmanın Güç Kaynağı 2, IEC/EN 61000-3-11'e uygundur
30mA, 2P, t p A
ve arayüz noktasında maks mum Z
30mA, 2P, t p AC
empedansına sah p uygun b r şebekeye bağlanmalıdır. Lütfen Güç
30mA, 2P, t p A
Kaynağı 2'n n sadece buna eş t veya daha düşük empedansa sah p
30mA, 2P, t p AC
b r kaynağa bağlandığından em n olmak ç n şebeke operatörüne
danışın.
SUYUN DOLDURULMASI VE
5
BOŞALTILMASI
1 2 3
•
Aşağıdak adımları gerçekleşt rmeden önce tüm boru tes satı
kurulumlarının doğru şek lde yapıldığından em n olun.
1 2 3
Tank Ün tes /Dış Ün te
SU DOLDURMA
bağlantısı
Ev Sıcak Su Tankı İç n
1. Ev Sıcak Su Tankı Boşaltmayı (Boşaltma Musluğu)
D rseğ "KAPALI" olarak ayarlayın.
Term nal
Panosu
*1
Ev Sıcak Su Tankı Boşaltma (Boşaltma Musluğu)
2. Tüm Musluk/Duş "AÇIK" olarak ayarlayın.
3. Boru Konektörü i üzer nden Ev Sıcak Su Tankına su
doldurmaya başlayın.
20~40 dak ka sonra, su Musluktan/Duştan dışarı akmalıdır.
Aks takd rde lütfen yerel yetk l bay n zle rt bata geç n.
4. Boru bağlantı noktalarında su sızıntısı kontrolü yapın ve su
sızıntısı olmadığından em n olun.
5. Ev Sıcak Su Tankı Boşaltmayı (Boşaltma Musluğu)
hattındak havayı serbest bırakmak ç n 10 san ye süreyle "AÇIK"
olarak ayarlayın. Daha sonra "KAPALI" olarak ayarlayın.
6. Emn yet Tahl ye Valf l topuzunu, bu boru hattındak havayı
serbest bırakmak ç n haf fçe saat yönünün aks st kamet nde
çev r n ve 10 san ye o konumda tutun. Daha sonra topuzu lk
konumuna get r n.
7. Ev Sıcak Su Tankına her su dolduruluşundan sonra 5 ve 6.
adımları gerçekleşt rmey unutmayın.
8. Emn yet Tahl ye Valf ne l karşı basınç oluşmasını önlemek
ç n, Emn yet Tahl ye Valf l topuzunu saat yönünün aks
st kamet nde çev r n.
İç mekan/dış
mekan bağlantı
term nal panel
5mm veya daha fazla
(kablolar arası boşluk)
İletken fazla İletken tam olarak
İletken tam olarak
sokulmuş sokulmuş sokulmamış
KABUL ET YASAK YASAK
= 0,450 ohm (Ω) s stem
max
"KAPALI"
Boşaltma
g
"AÇIK"
g
, bu boru
g
