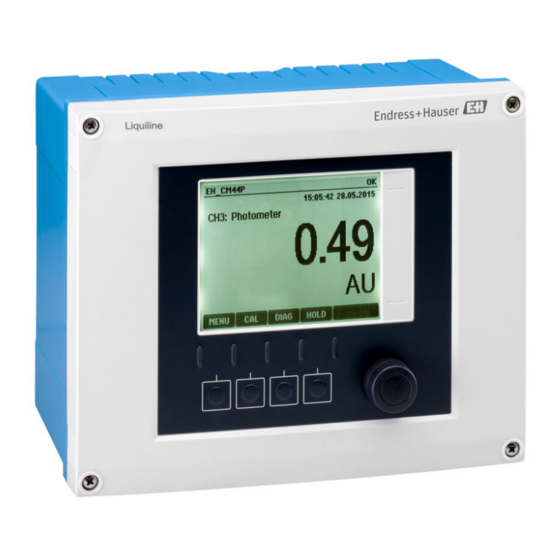

Seite 1 Products Solutions Services BA01570C/07/DE/09.23-00 71625478 2023-08-24 Gültig ab Version 01.07.00 Betriebsanleitung Liquiline CM44P Universeller Vierdraht-Mehrkanal-Controller für Prozessphotometer und Memosens-Sensoren...
Seite 3 Liquiline CM44P Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Bedienungsmöglichkeiten ..57 Warnhinweise ......5 Übersicht .
Seite 4 Inhaltsverzeichnis Liquiline CM44P 15.3 Servicespezifisches Zubehör ... . . 188 15.4 Systemkomponenten ....190 15.5 Sonstiges Zubehör .
Seite 5 Liquiline CM44P Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.
Seite 6 Liquiline CM44P Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline CM44P, KA01213C • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung •...
Seite 7 Bestimmungsgemäße Verwendung 2.2.1 Explosionsfreie Umgebung Liquiline CM44P ist ein Mehrkanal-Controller zum Anschluss analoger Photometer und digitaler Sensoren mit Memosens-Technologie in nicht-explosionsgefährdeter Umgebung. Das Gerät ist für den Einsatz in folgenden Anwendungen bestimmt: • Lebensmittel und Getränke • Life Science •...
Seite 8 Grundlegende Sicherheitshinweise Liquiline CM44P 2.2.4 Installationsumgebung (nur Schaltschrankgerät) Das Gerät und dazugehörende Netzteile können mit 24 V AC, 24 V DC bzw. 100 ... 230 V AC betrieben werden und entsprechen der Schutzart IP20. Die Komponenten wurden für Verschmutzungsgrad 2 und für Umgebungen mit nicht kon- densierender Feuchtigkeit ausgelegt.
Seite 9 Liquiline CM44P Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. 2.5.2 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß...
Seite 10 Gerätebeschreibung Liquiline CM44P Gerätebeschreibung Gehäuse geschlossen (Feldgerät) Display Wetterschutzdach (optional) Navigator Sensor- oder Stromausgangskabel Versorgungskabel Softkeys, Belegung menüabhängig A0025813  1 Am Mast montiert Standardgerät 3.2.1 Gehäuse offen (Feldgerät) A0039719  2 Beispiel eines Vierkanalgeräts mit offenem Displaydeckel (ohne Verdrahtung) Displaykabel Gewindebolzen für Schutzleiteranschluss...
Seite 11 Liquiline CM44P Gerätebeschreibung Gerät offen mit Sensorkommunikationsmodul Typ 2DS Ex-i A0045639  3 Beispiel eines Feldgeräts mit Sensorkommunikationsmodul Typ 2DS Ex-i und offenem Displaydeckel (ohne Verdrahtung) Displaykabel Kabelmontageschiene Basismodul Gewindebolzen für Schutzleiteranschluss Erweiterungsmodule (optional) Erweiterungsnetzteil Trennelement (vormontiert) Verteilerklemmen zur freien Nutzung Sensorkommunikationsmodule 2DS Ex-i Aufbewahrungsplatz für SD-Karte...
Seite 12 Gerätebeschreibung Liquiline CM44P Übersicht (Schaltschrankgerät) Schaltschrankgerät für Non-Ex-Bereich A0039727  4 Gerät mit optionalem, externen Display (ohne Kabel) Basismodul Klemmschiene Berührschutz, Blindmodul Externes Netzteil Externes Display (optional) Schaltschrankgerät mit Sensorkommunikationsmodul 2DS Ex-i für Ex-Bereich A0053743 Basismodul Externes Display (optional) Trennelement (vormontiert) Klemmschiene Berührschutz, Blindmodul...
Seite 13 Liquiline CM44P Gerätebeschreibung Slot- und Portkodierung Slots BASE2-E Ports  5 Slot- und Portkodierung der Hardwaremodule • Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zugeordnet. Nebenstehendes Beispiel: Anzeige "CH1: 1:1 pH Glass" bedeutet: Kanal 1 (CH1) ist Slot 1 (Basismodul) : Port 1 (Ein- gang 1), pH-Glas-Sensor •...
Seite 14 Gerätebeschreibung Liquiline CM44P Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 2 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) • Modul PEM (1 Photometer-Sensor) •...
Seite 15 Liquiline CM44P Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.
Seite 16 Warenannahme und Produktidentifizierung Liquiline CM44P 4. Produktübersicht anklicken.  Ein neues Fenster öffnet sich. Hier finden Sie die zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 70839 Gerlingen Deutschland Lieferumfang Im Lieferumfang sind enthalten: •...
Seite 17 Liquiline CM44P Montage Montage Montagebedingungen 5.1.1 Abmessungen Ø9 (0.35) 199 (7.38) 128 (5.04) 95 (3.74) 237 (9.33) A0012396  8 Abmessungen Feldgehäuse in mm (in) 5.1.2 Montageplatte 4 x 6.5 (0.26) 80 (3.15) 125 (4.92) A0012426  9 Montageplatte. Maßeinheit: mm (in)
Seite 18 Montage Liquiline CM44P 5.1.3 Wetterschutzdach HINWEIS Witterungseinflüsse (Regen, Schnee, direktes Sonnenlicht usw.) Funktionsbeeinträchtigungen bis zum Totalausfall des Messumformers möglich! ‣ Bei Montage im Freien immer das Wetterschutzdach (Zubehör) verwenden. 300 (11.8) 170 (6.69) 270 (10.6) 80 (3.15) Ø 7 (0.28) A0012428 ...
Seite 19 Liquiline CM44P Montage 5.1.4 Abmessungen (Schaltschrankgerät) 205.5 (8.09) TS 35 97 (3.82) TS 35 220 (8.66) A0039730  11 Abmessungen in mm (inch) 5.1.5 Montage auf Hutschiene nach IEC 60715 VORSICHT Netzteil kann unter Volllast sehr heiß werden Verbrennungsgefahr! ‣...
Seite 20 Montage Liquiline CM44P VORSICHT Kondenswasserbildung am Gerät Gefährdung der Sicherheit des Anwenders! ‣ Das Gerät entspricht der Schutzart IP20. Das Gerät ist nur für Umgebungen mit nicht kondensierender Feuchtigkeit ausgelegt. ‣ Angegebene Umgebungsbedingungen einhalten, z. B. durch den Einbau in ein entspre- chendes Umgehäuse.
Seite 21 Liquiline CM44P Montage 5.1.6 Wandmontage 205.5 (8.09) 4 x Ø 4.5 (0.18) A0027859  13 Lochbild für Wandmontage in mm (in) 5.1.7 Montage des externen Displays Die Montageplatte dient zugleich als Bohrschablone. Die seitlichen Markierungen hel- fen Ihnen, die Position für die Bohrlöcher anzuzeichnen.
Seite 22 Montage Liquiline CM44P A0033044  15 Mastmontage Wetterschutzdach (optional) Federringe und Muttern (Mastmontagesatz) Mastmontageplatte (Mastmontagesatz) Rohr oder Mast (rund/vierkant) Federringe und Muttern (Mastmontagesatz) Montageplatte Rohrschellen (Mastmontagesatz) Gewindestangen (Mastmontagesatz) A0033045 A0025885  16 Mastmontage  17 Gerät anhängen, einklicken 1. Gerät an die Montageplatte ansetzen.
Seite 23 Liquiline CM44P Montage 5.2.2 Geländermontage A0012668  18 Geländermontage Wetterschutzdach (optional) Rohr oder Geländer (rund/vierkant) Mastmontageplatte (Mastmontagesatz) Montageplatte Federringe und Muttern (Mastmontagesatz) Gewindestangen (Mastmontagesatz) Rohrschellen (Mastmontagesatz) Schrauben (Mastmontagesatz) Federringe und Muttern (Mastmontagesatz) A0025886 A0027803  19 Geländermontage  20 Gerät anhängen, einklicken 1.
Seite 24 Montage Liquiline CM44P 5.2.3 Wandmontage ≥ 340 (13.4) A0027798  22 Wandmontage A0012686 Wand  21 Montageabstand in mm (in) 4 Bohrlöcher Montageplatte Schrauben Ø 6 mm (nicht im Lieferumfang) Die Größe der Bohrlöcher hängt von den verwendeten Dübeln ab. Dübel und Schrauben müssen bauseitig gestellt werden.
Seite 25 Liquiline CM44P Montage A0025890 A0025891  25 Demontage  26 Demontage 1. Rastnase gedrückt halten. 2. Das Gerät nach oben aus der Halterung schieben. 3. Das Gerät nach vorn abnehmen. Endress+Hauser...
Seite 26 Montage Liquiline CM44P Messgerät montieren (Schaltschrankgerät) 5.3.1 Hutschienenmontage Die Montage ist für alle Liquiline-Geräte gleich. Im Beispiel gezeigt ist CM448R. 1. Im Auslieferungszustand sind die Halteklammern zur Hutschienenbefestigung "ange- zogen". Halteklammern lösen, indem Sie sie nach unten ziehen.  2. Das Gerät von oben in die Hutschiene hängen (a) und es anschließend nach unten (b) festdrücken.
Seite 27 Liquiline CM44P Montage 5.3.3 Montage des optionalen, externen Displays VORSICHT Scharfkantige, nicht entgratete Bohrungen Verletzungsgefahr, Beschädigung des Displaykabels möglich! ‣ Alle Bohrungen entgraten. Insbesondere darauf achten, dass die mittlere Bohrung für das Displaykabel sauber entgratet ist. Display an der Tür des Schaltschranks montieren Montageplatte von außen an die Schaltschranktür halten.
Seite 28 Montage Liquiline CM44P 4 x Ø 8 (0.31) Ø 20 (0.79)  27 Durchmesser der Bohrlöcher in mm (in) Löcher bohren. →  14,  21 Das Displaykabel durch die mittige Bohrung ziehen. 6. Das Display mit den bis zur letzten halben Windung herausgedrehten (aber noch steckenden) Torx-Schrauben von außen durch die 4 äußeren Bohrungen stecken.
Seite 29 Liquiline CM44P Montage Die Montageplatte an der Innenseite auf die Schrauben stecken (a), sie nach unten schieben (b) und die Schrauben festziehen (c).  Das Display ist jetzt montiert und einsatzbereit.  28 Montiertes Display HINWEIS Einbaufehler Beschädigungen und Fehlfunktionen möglich ‣...
Seite 30 Elektrischer Anschluss Liquiline CM44P Elektrischer Anschluss Anschlussbedingungen 6.1.1 Über HART (z.B. über HART-Modem und FieldCare) A0039620  29 HART über Modem Gerätemodul Base2-L, -H oder -E: Stromausgang 1 mit HART HART-Modem zum Anschluss an PC, z.B. Commubox FXA191 (RS232) oder FXA195 (USB) HART-Handbediengerät...
Seite 31 Liquiline CM44P Elektrischer Anschluss ≤ 180°  30 Gehäuseschrauben mit Kreuzschlitz-Schrau-  31 Displaydeckel öffnen, max. Öffnungswinkel bendreher kreuzweise lösen 180° (abhängig von Einbausituation) 1. Gehäuseschrauben kreuzweise lösen. 2. Beim Gehäuseschließen: Ebenfalls schrittweise und kreuzweise vorgehen. Endress+Hauser...
Seite 32 Elektrischer Anschluss Liquiline CM44P 6.2.2 Kabelmontageschiene A0048299  32 Kabelmontageschiene und ihre Funktion (Feldgerät) A0025366  33 Montageschiene für Funktionserdanschlüsse (Schaltschrankgerät) Kabelmontageschiene Kabelschellen (Fixierung und Erdung der Sen- sorkabel) Gewindebolzen (Schutzleiteranschluss, zentraler Erdungspunkt) 6.2.3 Kabelschirm auflegen Sensor-, Feldbus- und Ethernetkabel müssen geschirmte Kabel sein.
Seite 33 Liquiline CM44P Elektrischer Anschluss 5. Das Kabel im Gehäuse so verlegen, dass der freigelegte Kabelschirm in eine der Kabelschellen passt und die Kabeladern sich leicht bis zum Anschlussstecker am Elektronikmodul verlegen lassen. 6. Kabel auf Kabelschelle auflegen. 7. Kabel einklemmen.
Seite 34 Elektrischer Anschluss Liquiline CM44P 6.2.5 Anschluss der Versorgungsspannung – – – – – – L+ N- PE Power L/+ N/– PE L/+ N/– * A0039626 A0039624  37 Versorgungsanschluss am Beispiel BASE2-E  38 Gesamt-Anschlussplan am Beispiel BASE2-E (Feldgerät) und Erweiterungsnetzteil (B)
Seite 35 Liquiline CM44P Elektrischer Anschluss Versorgungsspannung anschließen 1. Versorgungskabel durch die passende Kabeldurchführung ins Gehäuse führen. 2. Den Schutzleiter des Netzteils an den dafür vorgesehenen Gewindebolzen der Kabel- montageschiene anschließen. 3. Bauseitiger Schutzleiter bzw. Erdung: Ein Erdungskabel (min. 0,75 mm (entspr. 18 AWG)) vorsehen! Das Erdungskabel ebenfalls durch die Kabeldurchführung ziehen...
Seite 36 Elektrischer Anschluss Liquiline CM44P Sensoren anschließen 6.3.1 Sensortypen für Non-Ex-Bereich Photometer-Sensoren Sensortypen Sensorkabel Sensoren Analoge Photometer-Sensoren ohne zusätzliche interne CUK80 • OUSAF12 Spannungsversorgung • OUSAF21 • OUSAF22 • OUSAF44 • OUSAF46 • OUSTF10 • OUSBT66 Festkabel OUSAF11 Sensoren mit Memosens-Protokoll...
Seite 37 Liquiline CM44P Elektrischer Anschluss 6.3.3 Klemmschiene Sensorkommunikationsmodul 2DS Ex-i montieren A0045451 1. Kabelschiene mit mittiger Bohrung über Gewinde des Sensorkommunikationsmodul 2DS Ex-i platzieren. 2. Kabelschiene festschrauben. 3. Erdung der Kabelschiene herstellen (z. B. über Kabelschiene des Basismoduls). Dazu das mitgelieferte grün/gelbe Kabel nutzen.
Seite 38 Elektrischer Anschluss Liquiline CM44P 6.3.5 Sensoren für Non-Ex-Bereich anschließen Anschlussarten • Direkter Anschluss des Sensorkabels am Klemmenstecker des Sensormoduls PEM und des Memosens-Moduls 2DS oder des Basismoduls-E (→  43 ff.)(nur Memosens-Sen- soren) • Optional für Memosens-Sensoren: Steckeranschluss des Sensorkabels an der M12-Sen- sorbuchse an der Geräteunterseite (Feldgerät)
Seite 39 Liquiline CM44P Elektrischer Anschluss Direkter Anschluss des Sensorkabels Sensor Sensor A0039629 A0039622  43 Memosens-Sensoren ohne zusätzliche Versor-  44 Memosens-Sensoren mit zusätzlicher Versor- gungsspannung gungsspannung Sensor Sensor 1 Sensor 2 Sensor A0033206 A0028599  45 Sensoren mit und ohne zusätzliche Versor- ...
Seite 40 Elektrischer Anschluss Liquiline CM44P Sensor Kabelfarbe Klemme PEM Zuordnung OUSAF21 YE (dick) Lampenspannung + OUSAF22 YE (dünn) Erfassung Lampenspannung + OUSTF10 OUSAF44 BK (dünn) Erfassung Lampenspannung - BK (dick) Lampenspannung - A (1) Sensor Messdetektor + C (1) Sensor Messdetektor -...
Seite 41 Liquiline CM44P Elektrischer Anschluss Memosens-Anschluss über M12-Steckverbindung (nur Feldgerät) Nur bei Anschluss im Non-Ex-Bereich. Ausführungen mit vormontierter M12-Buchse werden mit fertiger geräte-interner Verdrahtung ausgelie- fert. Ausführung ohne vormontierte M12-Buchse Sensor 1 Eine M12-Buchse (Zubehör) in eine passende Öffnung im Gehäuseboden einbauen.
Seite 42 Elektrischer Anschluss Liquiline CM44P Ex-i Sensor Sensor A0045659  49 Sensoren ohne zusätzliche Versorgungsspannung am Sensorkommunikationsmodul Typ 2DS Ex-i Eigensichere Sensoren für den Einsatz in explosionsgefährdeter Atmosphäre dürfen nur an das Sensorkommunikationsmodul Typ 2DS Ex-i angeschlossen werden. Es dür- fen nur die durch die Zertifikate abgedeckten Sensoren angeschlossen werden (siehe XA).
Seite 43 Liquiline CM44P Elektrischer Anschluss 6.4.1 Digitale Ein- und Ausgänge Modul DIO – – – – – –  51 Anschlussplan  50 Modul 6.4.2 Stromeingänge Modul 2AI – –  52 Modul  53 Anschlussplan Endress+Hauser...
Seite 44 Elektrischer Anschluss Liquiline CM44P 6.4.3 Stromausgänge – – – – – –  55 Anschlussplan  56 Modul  57 Anschlussplan  54 Modul 6.4.4 Relais Modul 2R Modul 4R  58 Modul  59 Anschlussplan  60 Modul  61...
Seite 45 Liquiline CM44P Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline! Irreparable Beschädigung des Basismoduls möglich ‣ Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschließen, nicht an das Alarmrelais des Basismoduls.
Seite 46 Elektrischer Anschluss Liquiline CM44P PROFIBUS DP oder Modbus RS 485 anschließen 6.5.1 Modul 485DP 128/SW Service DGND Termi- nation A0050399 A0050400  64 Modul  65 Anschlussplan Klemme PROFIBUS DP nicht verbunden DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert.
Seite 47 Liquiline CM44P Elektrischer Anschluss 6.5.2 Modul 485MB 128/SW Service DGND Termi- nation RS485 A0050401 A0050402  66 Modul  67 Anschlussplan Klemme Modbus RS485 DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert.
Seite 48 Elektrischer Anschluss Liquiline CM44P 6.5.3 Anschluss über M12-Stecker (nur Feldgerät) PROFIBUS DP M12-Y-Stück Verdrahtung im M12-Y-Stück Pin-Belegung in Stecker und Buchse  70 Stecker (links) und Buchse (rechts) P5V, 5 V-Versorgung für externen Abschlusswiderstand P0V, Referenzpotenzial für n.c., nicht verbunden Schirm ...
Seite 49 Liquiline CM44P Elektrischer Anschluss Ethernet, Webserver, PROFINET Interner Anschluss Pin-Belegung in Stecker und Buchse  75 Stecker (links) und Buchse (rechts) Schirm (Gewinde)  74 Ethernetbuchse Endress+Hauser...
Seite 50 Elektrischer Anschluss Liquiline CM44P 6.5.4 Busterminierung Zur Terminierung haben Sie 2 Möglichkeiten: 1. Interne Terminierung (über DIP-Schalter auf der Modulplatine) "OFF" "ON"  76 DIP-Schalter für die interne Terminierung ‣ Alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z. B. einer Pinzette, in die Stel- lung "ON"...
Seite 51 Liquiline CM44P Elektrischer Anschluss on off on off on off A0026776 A0026777 A0026778  78 Gültige PROFIBUS-Adresse  79 Gültige Modbus-Adresse  80 Ungültige Adresse 255 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-...
Seite 52 Elektrischer Anschluss Liquiline CM44P Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beant- wortet werden können.
Seite 53 Liquiline CM44P Systemintegration Systemintegration Webserver Ausführungen ohne Feldbus: Es wird ein Freischaltcode für den Webserver benötigt. 7.1.1 Anschluss ‣ Das Kommunikationskabel des Computers mit der Ethernet-Schnittstelle des BASE2- Moduls verbinden. Base2 Web Browser A0039619  81 Webserver-/Ethernetanschluss 7.1.2 Aufbau der Datenverbindung Alle Ausführungen mit Ausnahme von PROFINET:...
Seite 54 Systemintegration Liquiline CM44P 10. Wenn Sie zur Verbindung mit dem Internet einen Proxy-Server verwenden: Den Proxy deaktivieren (Browser-Einstellungen unter "Verbindungen/LAN-Einstel- lungen"). 11. In der Adresszeile die IP-Adresse Ihres Geräts eingeben (im Beispiel 192.168.1.212).  Nach kurzem Verbindungsaufbau startet der CM44-Webserver. Eventuell wird ein Passwort abgefragt.
Seite 55 Liquiline CM44P Systemintegration 2. Die Commubox über den USB-Anschluss mit dem Computer verbinden, auf dem FieldCare installiert ist. FieldCare Service FXA291 A0039618  83 Anschlussübersicht 7.2.2 Aufbau der Datenverbindung 1. FieldCare starten. 2. Die Verbindung zur Commubox aufbauen. Dafür den ComDTM "CDI Communication FXA291"...
Seite 56 Systemintegration Liquiline CM44P 7.3.2 PROFIBUS DP Kommunikation über PROFIBUS DP ist mit dem Modul 485DP und entsprechender Geräte- ausführung möglich. ‣ Die PROFIBUS-Datenleitung entsprechend der Beschreibung an den Klemmen des Feld- busmoduls anschließen . Detaillierte Informationen zu "PROFIBUS-Kommunikation": Produktseiten im Internet (→...
Seite 57 Liquiline CM44P Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente A0011764  84 Übersicht Bedienung (am Beispiel Feldgerät) Display (im Fehlerfall mit roter Hintergrundbeleuchtung) Navigator (Dreh- und Drückfunktion) Softkeys (Funktion menüabhängig) 8.1.2 Display Menüpfad und/oder Gerätebezeichnung Statusanzeige Hilfe, wenn vorhanden Belegung der Softkeys...
Seite 58 Bedienungsmöglichkeiten Liquiline CM44P Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept ‣ ‣ Softkey drücken: Menü direkt anwählen Navigator drehen: Cursor im Menü bewegen Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski ‣ ‣ Navigator drücken: Funktion aufrufen Navigator drehen: Wert auswählen (z.B. aus Liste)
Seite 59 Liquiline CM44P Bedienungsmöglichkeiten Bedientasten entsperren 1. Den Navigator länger als 2 s drücken.  Sie erhalten ein Kontextmenü zum Entsperren der Bedientasten. 2. Tasten entsperren wählen.  Haben Sie keinen Passwortschutz, sind die Tasten jetzt sofort wieder entsperrt. Andernfalls werden Sie zur Eingabe Ihres Passworts aufgefordert.
Seite 60 Bedienungsmöglichkeiten Liquiline CM44P 8.3.5 Freitext • Sie vergeben eine individuelle Bezeichnung. • Einen Text eingeben. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Verfü- gung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: • Ihre Eingabe ohne zu speichern abbrechen () •...
Seite 61 Liquiline CM44P Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes! ‣ Kontrollieren, dass alle Anschlüsse entsprechend Anschlussplan korrekt ausgeführt sind. ‣ Sicherstellen, dass die Versorgungsspannung mit der auf dem Typenschild angegebe- nen Spannung übereinstimmt.
Seite 62 Inbetriebnahme Liquiline CM44P 9.2.2 Anzeigeverhalten Menü/Betrieb/Anzeige Funktion Optionen Info Kontrast 5 ... 95 % Passen Sie die Bildschirmeinstellungen Ihrer Arbeitsumgebung an. Werkseinstellung 50 % Hintergrundbel. = Automatisch Die Hintergrundbeleuchtung schaltet sich nach Hintergrundbel. Auswahl kurzer Zeit ohne Bedieneraktion ab. Wenn Sie •...
Seite 63 Liquiline CM44P Inbetriebnahme Menü/Betrieb/Benutzerdefinierbare Messbilder Funktion Optionen Info Stellgrößentyp Auswahl Weiterführende Informationen zu Reglern und • Kein Stellgrößen: →  90. Datenquelle ist ein • Bipolar Regler • Unipolar- • Unipolar+ Werkseinstellung Kein Beschriftung Freitext, 20 Zeichen Beliebige Bezeichnung für den anzuzeigenden...
Seite 64 Betrieb Liquiline CM44P Betrieb 10.1 Display 10.1.1 Softkeys im Messmodus In der untersten Zeile des Displays finden Sie in den Messbildern vier Softkeys: • Mit MENU, CAL und DIAG gelangen Sie direkt in das jeweilige Softwaremenü. • Mit HOLD können Sie einen sofortigen allgemeinen Hold für Sensoren aktivieren.
Seite 65 Liquiline CM44P Betrieb Sensortyp Hauptmesswert Haupt- / Nebenmesswert Alle Werte Desinfektion Chlor oder Chlor oder Chlordioxid, Hauptmesswert, Rohmesswert, Chlordioxid (je Temperatur Temperatur nach Sensor) Nitrat Nitrat Nitrat, Temperatur Hauptmesswert, Rohmesswert, Temperatur Trübung Trübung Trübung, Temperatur Hauptmesswert, Rohmesswert, Temperatur Spektraler Absorpti-...
Seite 66 Betrieb Liquiline CM44P 10.1.3 Gerätestatus Auf dem Display werden Sie durch Icons auf spezielle Gerätestatus aufmerksam gemacht. Icon Platzierung Beschreibung Titelzeile Diagnosemeldung "Failure" Titelzeile Diagnosemeldung "Maintenance request" Titelzeile Diagnosemeldung "Check" Titelzeile Diagnosemeldung "Out of specification" Titelzeile Feldbus- oder TCP/IP-Kommunikation aktiv Titelzeile Hold aktiv (für Sensoren)
Seite 67 Liquiline CM44P Betrieb 10.2 Allgemeine Einstellungen 10.2.1 Grundeinstellungen Menü/Setup/Allgemeine Einstellungen Funktion Optionen Info ‣ Gerätebezeichnung Freitext, 32 Zeichen Eine beliebige Bezeichnung für Ihren Con- troller wählen. Z. B. die Messstellenbezeich- nung (Tag) verwenden. Temperatureinheit Auswahl • °C • °F • K Werkseinstellung °C...
Seite 68 Betrieb Liquiline CM44P Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Erweitertes Setup ‣ Datumsformat Auswahl Ein Datumsformat wählen. • DD.MM.YYYY • YYYY-MM-DD • MM-DD-YYYY Werkseinstellung DD.MM.YYYY ‣ Zeitformat Auswahl Zwischen 12- oder 24-Stunden-Anzeige • hh:mm am (12h) wählen. Letztere ist zusätzlich mit Sekun- •...
Seite 69 Liquiline CM44P Betrieb Sie definieren, welche Art der Datenspeicherung die Logbücher verwenden sollen. Zusätzlich haben Sie die Möglichkeit individuelle Datenlogbücher zu definieren. 1. Logbuchnamen vergeben. 2. Aufzuzeichnenden Messwert auswählen. 3. Aufzeichnungsrate (Abtastzeit) einstellen.  Die Aufzeichnungsrate können Sie für jedes Datenlogbuch individuell einstellen.
Seite 70 Betrieb Liquiline CM44P Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Abtastzeit 0:00:01 ... 1:00:00 Minimales Zeitintervall zwischen 2 Einträgen Format: H:MM:SS Werkseinstellung 0:01:00 Datenlogbuch Auswahl Ringspeicher • Ringspeicher Wenn der Speicher voll ist, wird der älteste Ein- • Füllspeicher trag automatisch mit dem aktuellen überschrie- ben.
Seite 71 Liquiline CM44P Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info ‣ Überlaufwarnungen Auswahl Entscheiden, ob Sie für das Überlaufen des • Aus Füllspeichers des jeweiligen Logbuchs eine Ereignislogbuch = • Ein Diagnosemeldung erhalten wollen oder Füllspeicher nicht. Werkseinstellung Plotter Menü zur Definition der grafischen Anzeige...
Seite 72 Betrieb Liquiline CM44P 10.2.5 Erweitertes Setup Diagnose-Einstellungen Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab. Es gibt gerä- tebedingte Meldungen und Meldungen, die vom angeschlossenen Sensor abhängen. Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info ‣ Liste der Diagnosemeldungen Die anzupassende Meldung auswählen.
Seite 73 Liquiline CM44P Betrieb HART-Busadresse Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab. Es gibt gerä- tebedingte Meldungen und Meldungen, die vom angeschlossenen Sensor abhängen. Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/HART Funktion Optionen Info Busadresse 0 ... 63 Sie können die Geräteadresse ändern, um meh- rere HART-Geräte in einem einzigen Netzwerk...
Seite 74 Betrieb Liquiline CM44P Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Einstellungen Übertragungsart Auswahl Die Übertragungsart wird in Abhängigkeit von • TCP der bestellten Ausführung angezeigt. • RTU Bei RS485-Übertragung können Sie zwischen • ASCII RTU und ASCII wählen. Bei Modbus-TCP haben Sie keine Auswahl.
Seite 75 Liquiline CM44P Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Webserver Login Auswahl An dieser Stelle können Sie die Benutzerverwal- • Aus tung ein- und ausschalten. Dadurch ist es mög- • Ein lich, mehrere Benutzer mit Passwortzugang anzulegen. Werkseinstellung Benutzerverwaltung Liste der bereits angeleg- ansehen / ändern...
Seite 76 Betrieb Liquiline CM44P Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Einstellungen Link Einstellungen Auswahl Richtungsabhängigkeit der Kommunikationska- •...
Seite 77 Liquiline CM44P Betrieb Einstellungen übernehmen Haben Sie manuell Einstellungen, beispielsweise die IP-Adresse, geändert? ‣ Bevor Sie das Menü Ethernet verlassen: SAVE wählen, damit Ihre Einstellungen übernommen werden.  Im Menü DIAG/Systeminformationen können Sie die Verwendung der neuen Ein- stellungen prüfen.
Seite 78 Betrieb Liquiline CM44P 2. In Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Datenverwaltung/ Setup laden gehen.  Eine Liste aller auf der SD-Karte vorhandenen Setups wird angezeigt. Befindet sich kein gültiges Setup auf der Karte, erhalten Sie eine Fehlermeldung. 3. Das gewünschte Setup wählen.  Sie erhalten eine Warnmeldung: Die aktuelle Parametrierung des Gerätes wird überschrieben und das Gerät wird...
Seite 79 Liquiline CM44P Betrieb Funktionen, die durch einen Freischaltcode aktiviert werden: Funktion Freischaltcode beginnt mit Zweiter Memosens-Eingang 062... Deaktivierung Feldbus beim Entfernen von Modul 485DP/485MB 0B0... 2 Stromausgänge (nur Modul BASE2-E) 081... 2) 3) Webserver 351... HART 0B1... PROFIBUS DP 0B3...
Seite 80 Betrieb Liquiline CM44P 10.3 Eingänge 10.3.1 Photometer Allgemeine Einstellungen Menü/Setup/Eingänge/Photometer Funktion Optionen Info Kanal Auswahl • Aus • Ein Werkseinstellung Photometertyp Auswahl OUSAF46-Sensoren haben zwei Detektoren. • OUSAF11 Zum Anschluss eines OUSAF46 benötigen Sie • OUSAF12 daher zwei PEM-Module. • OUSAF21/22 Wählen Sie OUSAF46 für die Konfigura-...
Seite 81 Liquiline CM44P Betrieb Menü/Setup/Eingänge/Photometer Funktion Optionen Info Optische Pfadlänge 0,5 ... 1000,0 mm Geben Sie den Abstand zwischen den beiden Fensteroberflächen (Strecke des Lichts durch das Werkseinstellung Medium) an. Der minimale und maximale 10,0 mm Abstand hängt von der Leitungslänge und dem Prozessanschluss ab.
Seite 82 Betrieb Liquiline CM44P Erweitertes Setup Messkanal Menü/Setup/Eingänge/Photometer/Erweitertes Setup/Messkanal Funktion Optionen Info Signaldämpfung 0 ... 600 s Die Dämpfung bewirkt eine gleitende Mittel- wertbildung der Messwerte über die angegebene Werkseinstellung Zeit. Kalibriereinstellungen Stabilitätskriterien Sie definieren die zulässige Messwertschwan- kung, die in einem bestimmten Zeitfenster wäh- rend der Kalibrierung nicht überschritten werden...
Seite 83 Liquiline CM44P Betrieb Menü/Setup/Eingänge/Photometer/Erweitertes Setup/Messkanal Funktion Optionen Info EasyCal Auswahl Easycal ist verfügbar für: • Ja • OUSAF12 • Nein • OUSAF21/22 • OUSAF44/45 Werkseinstellung Nein NIST filter low 0,0000 ... 99,9999 AU Diese 3 Menüpunkte gibt es nur für folgende...
Seite 84 Betrieb Liquiline CM44P Referenzkanal (nur OUSTF10 und OUSAF21/22) Das Menü ist nur für folgende Sensoren verfügbar: • OUSTF10 Der Messkanal stellt die Messwerte des Streulicht-, der Referenzkanal die des Durch- lichtdetektors dar. • OUSAF21/22 Der Messkanal stellt die Werte der ersten Wellenlänge (Farbmessung), der Referenzka- nal die der zweiten Wellenlänge (Trübungsanteil) dar.
Seite 85 Liquiline CM44P Betrieb Diagnoseverhalten Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab. Es gibt gerä- tebedingte Meldungen und Meldungen, die vom angeschlossenen Sensor abhängen. Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info ‣ Liste der Diagnosemeldungen Die anzupassende Meldung auswählen. Erst dann können die Einstellungen zu dieser...
Seite 86 Betrieb Liquiline CM44P Die Prozessänderung, beispielsweise eine Konzentrationsmessung bei wechselnder Medi- umszusammensetzung (Milch, Sahne, Joghurt), kann durch ein binäres Eingangssignal an den Messumformer übermittelt werden. Zur Verfügung stehen Binäreingänge und Feld- bussignale. Voraussetzung ist, dass Ihr Gerät mit der entsprechenden Hardware und den nötigen Freischaltcodes ausgestattet ist.
Seite 87 Liquiline CM44P Betrieb Reinigungshold Menü/Setup/Eingänge/Kanal: <Sensortyp>/ Erweitertes Setup Funktion Optionen Info ‣ Reinigungshold Auswahl Ein oder mehrere Reinigungsprogramme • Keine wählen (Multi-Select). • Reinigung 1 ... 4  Für die festgelegten Programme schal- tet der Kanal auf "Hold", während die Werkseinstellung Reinigung läuft.
Seite 88 Betrieb Liquiline CM44P Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info Maßeinheit Freitext, 16 Zeichen Sie können die Einheit nicht aus einer Liste wäh- len. Wenn Sie eine Einheit verwenden wollen, Eingangsgröße = Parameter müssen Sie diese hier als Freitext eingeben. ‣ Anfang Messbereich -20,0 ...
Seite 89 Liquiline CM44P Betrieb Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Bereichsanfang Einstellbereich und Werks- Sie können den gesamten Messbereich oder nur einstellungen abhängig einen Teil davon am Stromausgang ausgeben Bereichsende von Messwert lassen. Dazu Bereichsanfang und -ende entspre- chend Ihren Anforderungen festlegen.
Seite 90 Betrieb Liquiline CM44P Datenquelle Messwert Auswahl • Temperatur • pH • Ammonium • Nitrat • Kalium • Chlorid TU/TS Auswahl • Temperatur • Trübung g/l (nur TU/TS) • Trübung FNU (nur TU/TS) • Trübung Formazin (nur TU) • Trübung Feststoff...
Seite 91 Liquiline CM44P Betrieb Über ein Relais können folgende Funktionen ausgegeben werden: • Zustand eines Grenzwertgebers • Reglerstellgröße zur Ansteuerung eines Aktors • Diagnosemeldungen • Zustand einer Reinigungsfunktion zur Ansteuerung einer Pumpe oder eines Ventils Sie können ein Relais mehreren Eingängen zuweisen, z. B. um mehrere Sensoren mit nur einer Reinigungseinheit zu reinigen.
Seite 92 Betrieb Liquiline CM44P Stellgröße eines Reglers ausgeben Zur Ausgabe einer Reglerstellgröße über ein Relais wird dieses moduliert. Das Relais zieht an (Puls, t ) und fällt wieder ab (Pause, t Funktion = Regler Funktion Optionen Info ‣ Datenquelle Auswahl Den Regler wählen, der als Datenquelle die- •...
Seite 93 Liquiline CM44P Betrieb Funktion = Regler Funktion Optionen Info Stellgrößentyp Auswahl Hier wird festgelegt, von welchem Teil des Reg- • Kein lers das Relais gespeist werden soll. Unipolar(+) • Unipolar(-) ist der Teil der Stellgröße, die der Regler benutzt, • Unipolar(+) um den Prozesswert anzuheben (z. B.
Seite 94 Betrieb Liquiline CM44P Funktion = Diagnosemeldung Funktion Optionen Info Betriebsmodus Auswahl wie zugeordnet • wie zugeordnet Mit dieser Auswahl werden über das Relais die • NAMUR M Diagnosemeldungen ausgegeben, die Sie dem • NAMUR S Relais individuell zugeordnet haben. • NAMUR C NAMUR M ...
Seite 95 Liquiline CM44P Betrieb Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm Werkseinstellung (Menü/Setup/Zusatzfunktionen/Reinigung)
Seite 96 Betrieb Liquiline CM44P Funktion = Regler Funktion Optionen Info Maximalfrequenz 1 ... 180 min Maximale Anzahl der Pulse pro Minute Entsprechend dieser Einstellung berechnet der Betriebsmodus = PFM Werkseinstellung Controller die Impulsdauer. 60 min Verhalten bei Hold Auswahl • Wert einfrieren •...
Seite 97 Liquiline CM44P Betrieb PROFIBUS/PROFINET-Variablen (PROFIBUS/PROFINET → Gerät) In Regler-, Grenzwertgeber- oder Stromausgangsmenüs stehen Ihnen max. 4 analoge (AO) und max. 8 digitale (DO) PROFIBUS-Variablen als Messwerte zur Verfügung. Beispiel: Verwendung eines AO- oder DO-Werts als Sollwert für die Regelung Menü/Setup/Zusatzfunktionen/Regler 1 1.
Seite 98 Betrieb Liquiline CM44P Zusätzlich können Sie digitale Gerätevariablen (DI) definieren: ‣ Die Datenquelle bestimmen.  Zur Auswahl stehen Relais, Binäreingänge und Grenzwertgeber. Weiterführende Angaben zu "EtherNet/IP": Guideline zur Kommunikation via Ether- Net/IP, SD01293C 10.5 Binäre Ein- und Ausgänge Hardware-Optionen, beispielsweise Modul DIO mit je 2 digitalen Ein- und Ausgängen oder Feldbusmodul 485DP/485MB ermöglichen:...
Seite 99 Liquiline CM44P Betrieb 10.5.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CM44xX CCA250 Dig.in CM44xX CCA250 Dig.out: PFM CM44x / CM44xR – CM44xX: DIO Dig.in: PFM Flow, e.g. Promag53 A0028316  87 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...
Seite 100 Betrieb Liquiline CM44P 6. Eingangsgröße: Den entsprechenden Messwert wählen (Durchfluss).  Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler verwenden 7. Störgröße: Im Reglermenü den Binäreingang wählen, an dem Sie den Durchfluss- messwert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/Stör- größe/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
Seite 101 Liquiline CM44P Betrieb 10.5.2 Konfiguration binärer Eingänge Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Ein-/Ausschalten des Eingangs • Aus • Ein Werkseinstellung ‣ Signaltyp Auswahl Den Signaltyp wählen. • Statisches Signal Statisches Signal • PFM Diese Einstellung verwenden um z. B. die Stel-...
Seite 102 Betrieb Liquiline CM44P Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Eingangsgröße Auswahl Frequenz • Frequenz Anzeige im Messbild in Hz • Parameter Parameter • Durchfluss Sie legen anschließend Namen und Einheit des Werkseinstellung Parameters fest und so wird dieser im Messbild Frequenz angezeigt.
Seite 103 Liquiline CM44P Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = Statisches Signal Funktion Auswahl Quelle für den auszugebenden Schaltzustand • Keine Von Ihrer Auswahl hängen die nachfolgenden • Grenzwertgeber Funktionen ab. • Diagnosemeldung Funktion = Keine schaltet die Funktion aus. Es •...
Seite 104 Betrieb Liquiline CM44P Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine ‣ Messwert Auswahl Den Messwert wählen, der als Frequenz...
Seite 105 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info ‣ Datenquelle Auswahl Den Ein- oder Ausgang bestimmen, der die • Keine Datenquelle für den Grenzwertgeber sein • Sensoreingänge soll. • Binäreingänge Welche Datenquellen Ihnen angeboten werden, • Regler hängt von Ihrer Geräteausführung ab.
Seite 106 Betrieb Liquiline CM44P Datenquelle Messwert Auswahl • Temperatur • pH • Ammonium • Nitrat • Kalium • Chlorid TU/TS Auswahl • Temperatur • Trübung g/l (nur TU/TS) • Trübung FNU (nur TU/TS) • Trübung Formazin (nur TU) • Trübung Feststoff...
Seite 107 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Betriebsmodus Auswahl Art der Grenzwertüberwachung: • Grenzwertüberschrei- • Über- oder Unterschreiten eines Grenzwertes tung →  89 • Grenzwertunterschrei- • Messwert innerhalb oder außerhalb eines tung Bereiches →  90 •...
Seite 108 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  90 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang Alarmbereich Ein Event wird erzeugt •...
Seite 109 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:00:01 ... 23:59:00 Steigt oder fällt der Messwert in der angegebe-...
Seite 110 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Zeitgeber/ Zeitgeber 1 ... 8 Funktion Optionen Info Funktion Auswahl Ein-, Ausschalten der Funktion • Ein • Aus Werkseinstellung ‣ Startdatum 01.01.2000 ... 31.12.2099 Startdatum eingeben. Format DD.MM.YYYY ‣ Startzeit 00:00:00 ... 23:59:59 Uhr Startzeit eingeben. Format hh.mm.ss...
Seite 111 Liquiline CM44P Betrieb • Startdatum = 01.01.2020 • Startzeit = 12:00:00 • Signaldauer = 05:00:00 • Periode = 24:00:00 3. Mathematische Funktion Formel erstellen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen • MF1: Formel • Berechnung = Ein • Quelle A = Zeitgeber 1 • Quelle B = Zeitgeber 2 •...
Seite 112 Betrieb Liquiline CM44P 10.6.3 Regler Reglerstruktur in Laplace-Darstellung A0015007  95 Blockschaltbild der Reglerstruktur Neutrale Zone Integraler Anteil Ausgangsbegrenzung Differentieller Anteil Verstärkung (P-Anteil) αT Dämpfungszeitkonstante mit α = 0 ... 1 Nachstellzeit (I-Anteil) Regeldifferenz Vorhaltzeit (D-Anteil) Sollwert Zeitkonstante für die Sollwertdämpfung Regelgröße...
Seite 113 Liquiline CM44P Betrieb • (5) Die Parameter für den Regler festlegen: • Sollwert, → Sollwert • Neutrale Zone, → Xn • Proportionalbereich, → Xp • Nachstellzeit (I-Anteil), → Tn • Vorhaltzeit (D-Anteil), → Tv • (6) Was soll der Regler im Hold-Fall (Messfehler, Sensorwechsel, Reinigung usw.) tun? •...
Seite 114 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Prozesstyp Auswahl Entscheiden, welchem Typ Ihr Prozess am • Inline ehesten entspricht. • Batch Werkseinstellung Inline Batchprozess Das Medium befindet sich in einem geschlossenen System. Die Aufgabe der Regelung besteht darin, so zu dosieren, dass sich der Messwert (Regelgröße) von seinem Anfangswert bis zu seinem Sollwert verändert.
Seite 115 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z. B. Heizen) Werkseinstellung → Invers Invers •...
Seite 116 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen "am fließenden Medium" (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar halbiert wird.
Seite 117 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Messwert Auswahl Den Messwert bestimmen, der Ihre Stör- abhängig von Datenquelle größe sein soll. Werkseinstellung Je nach Datenquelle können Sie verschiedene Kein Messwerte verwenden. →  104 Einstellbereich abhängig...
Seite 118 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...
Seite 119 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).
Seite 120 Betrieb Liquiline CM44P Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Ein Reinigungsprogramm auswählen.
Seite 121 Liquiline CM44P Betrieb Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10B in Verbindung mit Cleanfit Control CYC25 zur automatisierten Reinigung von 12 mm-Sensoren in pneumatischen Wechselarmaturen. (Anschluss CYC25 siehe Betriebsanleitung CYC25: BA01436C) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/Chemoclean Plus Setup...
Seite 122 Betrieb Liquiline CM44P oder Reiniger werden über Ventile oder Pumpen zugeleitet. Hier gibt es die Zustände 0 (= "aus" oder "zu") und 1 (= "ein" oder "auf"). Programmbeispiel: Regelmäßige Reinigung mit Wasser und 2 Reinigungsmitteln Schritt Endschalter Dauer [s] Armatur...
Seite 123 Liquiline CM44P Betrieb Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info ‣ Reinigungszyklus Auswahl Wählen zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gest- • Intervall artet wird und einem frei gestaltbaren • Wochenprogramm Wochenprogramm. Werkseinstellung...
Seite 124 Betrieb Liquiline CM44P Weitere Einstellungen und manuelle Reinigungen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info Startsignal Auswahl Zusätzlich zu einer zyklischen Reinigung können • Kein Sie ein Eingangssignal verwenden, um eine • Feldbussignale ereignisgesteuerte Reinigung zu starten. • Signale digitaler oder ‣...
Seite 125 Liquiline CM44P Betrieb Voraussetzung für die Bildung einer Differenz ist, dass Sie 2 Messwerte gleicher Maßein- heit verwenden. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Differenz Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Auswahl ist abhängig von Die Sensoren und deren Messgrößen wählen, die...
Seite 126 Betrieb Liquiline CM44P rH-Wert Voraussetzung für die Berechnung des rH-Wertes ist, dass Sie einen pH-Sensor und einen Redoxsensor angeschlossen haben. Dabei spielt es keine Rolle, ob Sie einen pH-Glassensor, einen ISFET-Sensor oder die pH-Elektrode eines ISE-Sensors verwenden. Statt der mathematischen Funktion können Sie auch einen pH/Redox-Kombisensor anschließen.
Seite 127 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Entgaste Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Kationen Leitfähigkeit angeschlossener Leitfähig- Kationen Leitfähigkeit steht für den Sensor keitssensor nach dem Kationentauscher und vor dem "Entga- sungsmodul", Entgaste Leitfähigkeit für den...
Seite 128 Betrieb Liquiline CM44P Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion •...
Seite 129 Liquiline CM44P Betrieb Die Berechnung der Restkapazität ist abhängig von folgenden Faktoren: • Durchflussrate • Volumen des Austauschers • Salinität des Wassers am Eingang des Austauschers • Gesamtvolumenkapazität des Harzes • Wirkungsgrad des Austauschers Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Restlaufzeit Kationen-...
Seite 130 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Restlaufzeit Kationen- austauscher Funktion Optionen Info LF AT-Eingang angeschlossener Leitfähig- Den Leitfähigkeitssensor vor dem Eingang der keitssensor Austauschersäule wählen. LF AT-Ausgang angeschlossener Leitfähig- Den Leitfähigkeitssensor nach dem Auslauf der keitssensor Austauschersäule wählen.
Seite 131 Liquiline CM44P Betrieb Gebundenes Chlor Diese Funktion berechnet die gebundene Chlorkonzentration im Medium. Dabei wird die freie Chlorkonzentration von der Gesamtchlorkonzentration subtrahiert. Dazu sind gleich- zeitig ein Sensor für freies Chlor CCS51E und ein Gesamtchlorsensor CCS53E erforderlich. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion /Gebundenes Chlor...
Seite 132 Betrieb Liquiline CM44P Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Potenz Numerisch Numerisch ² Quadrat Numerisch Numerisch A² ³ Dritte Potenz Numerisch Numerisch B³ Sinus Numerisch Numerisch SIN(A) Cosinus Numerisch Numerisch COS(B) Exponentialfunktion e Numerisch Numerisch EXP(A) Natürlicher Logarithmus...
Seite 133 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Formel Funktion Optionen Info Formel Freitext Tabelle →  131  Auf exakte Schreibweise achten (Groß- buchstaben). Leerzeichen vor und nach mathematischen Zeichen sind egal. Die Priorität der Punkt- vor der Strichrechnung beachten.
Seite 134 Betrieb Liquiline CM44P 3. Mathematikfunktion Formel konfigurieren: Quelle A = Eingangssignal Phosphat und Quelle B = Eingangssignal Volumenstrom.  Formel: A*B*x (mit x als einem anwendungsspezifischen Proportionalitätsfaktor) 4. Diese Formel als Quelle z. B. des Stromausgangs oder eines modulierten Binäraus- gangs wählen.
Seite 135 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Messbereichsumschaltung Funktion Optionen Info MBU Satz 1 ... 2 Bei Eingabe beider Freischaltcodes haben Sie zwei voneinander unabhängige Parametersätze zur Messbereichsumschaltung zur Verfügung. Die Untermenüs sind bei beiden Sätzen gleich. Auswahl Ein-/Ausschalten der Funktion • Aus • Ein...
Seite 136 Betrieb Liquiline CM44P Menü/Setup/Zusatzfunktionen/Messbereichsumschaltung Funktion Optionen Info Stromausgang Bereichsanfang je nach Betriebsmodus Einheiten werden nur für Betriebsmodus = Einheit Leitfähigkeit abgefragt. Die anderen Einheiten sind vorgegeben und nicht änderbar. Bereichsanfang • Leitfähigkeit S/m, mS/cm, µS/cm, S/cm, µS/m, mS/m Bereichsende Ein- •...
Seite 137 Liquiline CM44P Betrieb Menü/Setup/Zusatzfunktionen/Diagnosemodule Funktion Optionen Info Messwert Auswahl Bestimmen Sie den Messwert, der die Diagnose- abhängig von Datenquelle meldung auslösen soll. Je nach Datenquelle können Sie verschiedene Werkseinstellung Messwerte verwenden. →  104 Kein Aktiv low Auswahl Ein: Der Ausgabewert ist gleich dem invertierten •...
Seite 138 Kalibrierung Liquiline CM44P Kalibrierung • Sensoren mit Memosens-Protokoll sind werksseitig kalibriert. • Eine Kalibrierung bei Erstinbetriebnahme ist im Zusammenhang mit den vorherrschen- den Prozessbedingungen zu entscheiden. • In vielen Standardanwendungen ist keine weitere Kalibrierung nötig. ‣ Sensoren in sinnvollen, prozessabhängigen Intervallen kalibrieren.
Seite 139 Liquiline CM44P Kalibrierung Verwenden Sie Kalibrierlösungen, die zur Messaufgabe passen. Oft verwendete Lösungen sind beispielsweise: Kaliumdichromat, K Eine Lösung aus 182 ml 0,1N K , verdünnt auf einen Liter hat bei 280 nm eine Absorption von ca. 10 OD. Durch Verdünnung stellen Sie sich eine Reihe von Kalibrierlö- sungen her, mit denen Sie die Messstelle justieren können.
Seite 140 Kalibrierung Liquiline CM44P 11.2 Menü CAL Folgende Kanäle stehen zur Auswahl: • Messkanal Alle Sensoren • Zweiter Messkanal • Nur OUSAF21/22 • Menü/Setup/Eingänge/Photometer/Betriebsart = 2x Absorption • Referenzkanal • OUSTF10 Messwerte des Streulichtdetektors • OUSAF22 Messwerte der zweiten Wellenlänge (Trübungsanteil) 1.
Seite 141 Liquiline CM44P Kalibrierung 4. Kalibrierung starten (OK).  Das Gerät meldet die erfolgreiche oder eine ungültige Kalibrierung. Im Fall einer ungültigen Kalibrierung prüfen Sie die Messstelle, die Messbedingungen und die Kalibrierlösungen und wiederholen die Kalibrierung. Außer der Kalibrierung können Sie auch die Messstelle auf die Werkskalibrierung zurücksetzen ( Werkseinstellungen).
Seite 142 Kalibrierung Liquiline CM44P CAL/Photometer/Messkanal (2. Messkanal/Referenzkanal)/Applikationsanpassung Funktion Optionen Info Basiseinheit Auswahl Welche Basiseinheiten zur Verfügung stehen, • Keine hängt vom gewählten Sensor ab. (Menü/Setup/ • FTU Eingänge/Photometer/Photometer) • ppm • AU Formazine Turbidity Unit, Trübungseinheit auf • OD Formazinbasis • %T...
Seite 143 Liquiline CM44P Kalibrierung CAL/Photometer/Messkanal (2. Messkanal/Referenzkanal)/Applikationsanpassung Funktion Optionen Info Tabelle Tabelle verwenden Auswahl Legen Sie fest, ob die Tabelle verwendet werden • Ja soll oder nicht. • Nein Werkseinstellung Nein Tabelle bearbeiten Aktion Tabelleneditor Erstellen Sie Wertepaare aus nomineller und tat- sächlicher (im Labor ermittelter) Absorption für...
Seite 144 Diagnose und Störungsbehebung Liquiline CM44P Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Der Messumformer überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.
Seite 145 Wartung verhindern Sie eine künftig mögliche Fehlfunktion. • Meldungstext Wenn Sie den Endress+Hauser Service kontaktieren, nur die Meldungsnummer ange- ben. Da Sie die Zuordnung zu einer Fehlerkategorie individuell ändern können, ist diese Information für den Service nicht verwertbar.
Seite 146 Diagnose und Störungsbehebung Liquiline CM44P 12.5.2 Diagnoseverhalten anpassen Die Einteilung der Diagnosemeldungen in Kategorien ist werksseitig allgemeingültig für alle Meldungen erfolgt. Da anwendungsabhängig andere Einstellungen gewünscht sein können, lassen sich Fehlerkategorien und Auswirkungen auf die Messstelle einstellen. Außerdem ist jede Diagnosemeldung deaktivierbar.
Seite 147 Liquiline CM44P Diagnose und Störungsbehebung Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Diagnoseausgang Auswahl Sie können hier einen Ausgang wählen, dem die • Kein Diagnosemeldung zugeordnet werden soll. • Binärausgänge  Ein Alarmrelais ist unabhängig von der • Alarmrelais Geräteausführung immer verfügbar, wei- •...
Seite 148 Falsche Firmware → mit passender wieder- holen. Endress+Hauser Service kontaktieren. Batterie leer Pufferbatterie der Echtzeituhr leer Bei Spannungsunterbrechung gehen Datum und Uhrzeit verloren. ‣ Endress+Hauser Service kontaktieren (Batte- riewechsel). Moduldaten Mindestens 1 Modul hat falsche Konfigurations- daten Systeminformationen kontrollieren. Endress+Hauser Service kontaktieren. Energieverbrauch Gesamt-Leistungsaufnahme zu hoch Installation prüfen.
Seite 149 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen SD-Karte (80%) SD-Karte zu 80% gefüllt SD-Karte durch leere ersetzen. SD-Karte leeren. Logbucheigenschaften auf Ringpuffer stel- len (Setup/Allgemeine Einstellungen/ Logbücher). SD-Karte (100%) SD-Karte zu 100% gefüllt. Schreiben nicht mehr möglich.
Seite 150 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen SD-Karte schreibge- SD-Karte schreibgeschützt. Schreiben nicht mög- schützt lich. Schreibschutz der SD-Karte aufheben. SD-Karte durch nicht schreibgeschützte SD- Karte ersetzen. Logbucheigenschaften auf Ringpuffer stel- len (Setup/Allgemeine Einstellungen/ Logbücher). Kat.austauscher Fehler Ungültige Werte für Leitfähigkeit oder Durchfluss...
Seite 151 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Stromeingang > 20 mA Stromausgangsbereich überschritten Stromeingang < 4 mA Stromausgangsbereich unterschritten Diagnose quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Geräteneustart Gerätereset PFM/PWM überschrit- Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten.
Seite 152 Diagnose und Störungsbehebung Liquiline CM44P • SC ... Spektrometer zur Wasseranalyse • FL ... Sensoren zur Fluoreszenzmessung • Phot ... Analoge Photometersensoren Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen ‣ Sensor unbekannt alle Sensor austauschen. Sensor defekt alle Sensordaten ungül- alle Firmwarekompatibilität Sensor...
Seite 153 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kalibriertimer alle außer Kalibrierintervall bald abgelaufen, es SC, FL kann noch gemessen werden ‣ Sensor kalibrieren. Kalibriergültigkeit alle Gültigkeit der letzten Kalibrierung abge- laufen, es kann noch gemessen werden ‣...
Seite 154 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensor Glasbruch P (Glas) Glasbruch-Warnung, Impedanz des pH- Glases zu niedrig Sensor Check P (Glas) Bis zum Auftreten des Alarms (118) kann weiter gemessen werden. Sensor auf Haarrisse und Bruch prüfen.
Seite 155 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensorsignal O (opt.) Kein Signal (Abklingen der Fluoreszenz) Sensorkappe tauschen. Service kontaktieren. Sensorsignal O (opt.) Geringe Signal-Amplitude, es kann noch gemessen werden Sensorkappe tauschen. Service kontaktieren. Sensortemp. nied- Temperatur außerhalb Spezifikation Prozess prüfen.
Seite 156 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensor Belag Belag, hoher Verschmutzungsgrad Sensor reinigen. Sensor austauschen. Service kontaktieren. Sensordaten ungül- C (ind.) Keine Kalibrierdaten ‣ Airset-Kalibrierung ausführen. Sensor defekt N, T, S, Sensorlampe defekt Phot Gründe: Alterung, Lebensdauer abgelau- fen, Mechanische Störung/Vibration...
Seite 157 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Filterwechsel N, T, S, Filterwechsel nötig Phot Gründe: Lange Betriebsdauer, Feuchtig- keit im Sensor Filter austauschen. Service kontaktieren. Einbaufaktor C (ind.) Einbaufaktor über-/unterschritten Alarm Gründe: Zu geringer Wandabstand des Einbaufaktor C (ind.)
Seite 158 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Betriebsstunden Betriebsstunden > 20 nA, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen. Überwachung deaktivieren. Betriebsstunden Betriebsstunden > 15 °C, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen.
Seite 159 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Betriebsstunden O (amp.) Betriebsstunden > 160 nA (COS22D), es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen. Überwachung deaktivieren. Betriebsstunden Betriebsstunden > 80 °C, 100 nS/cm, es kann noch gemessen werden Sensor austauschen.
Seite 160 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Betriebsstunden Betriebsstunden > 120 °C, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen. Überwachung deaktivieren. Betriebsstunden Betriebsstunden > 125 °C, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen.
Seite 161 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensor Kalibrierung M P, O, I, DI Max.-Nullpunkt-Warnung, es kann noch gemessen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlö- sung überaltert oder kontaminiert Sensor prüfen oder austauschen.
Seite 162 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensor Kalibrierung M P (ISFET) Max.-Arbeitspunkt-Warnung, es kann noch gemessen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlö- sung überaltert oder kontaminiert Sensor prüfen oder austauschen. Kalibrierlösung prüfen oder aus- tauschen.
Seite 163 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensor Check O (amp.), Vorgegebene Anzahl Kappenkalibrierun- gen erreicht Es kann noch gemessen werden. ‣ Sensorkappe austauschen. Prozesstemperatur Prozesstemperatur oberhalb/unterhalb Konzentrationstabelle Prozesstemperatur • Prozesswert außerhalb Spezifikation • Tabelle nicht vollständig ‣...
Seite 164 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Sensor Referenz Alarm: Impedanz der Referenzmembran zu hoch. Sensor prüfen oder austauschen. Referenzgrenzwert prüfen, korri- gieren. Sensor Referenz Warnung: Impedanz der Referenzmemb- ran zu hoch. Es kann noch bis zum Alarm gemessen werden.
Seite 165 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Arbeitsbereich alle außer Prozesswert außerhalb Arbeitsbereich Anwendung prüfen. Sensor prüfen. Prozesswert Prozessgrenzwert über-/unterschritten Gründe: Sensor an Luft, Luftpolster in Prozesswert Armatur, falsche Sensoranströmung, Sensor defekt Prozesswert ändern. Messkette prüfen.
Seite 166 Diagnose und Störungsbehebung Liquiline CM44P Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Prozesswert N, P, U Prozesswert niedrig Prozesswert nicht senken. Messkette prüfen. Sensortyp tauschen. Sensormessbereich S, U, FL Messung am Rand des Dynamikbereichs des Sensors Gründe: Änderungen im Prozess zu einem höherem oder niedrigerem Mess-...
Seite 167 Liquiline CM44P Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Prozesstemp. hoch Temperatur außerhalb Spezifikation Prozesstemperatur prüfen. Messkette prüfen. Sensor Interface Sensorschnittstellenfehler Stecker prüfen. Kabel prüfen oder austauschen. Kalibr.erforderlich I, DI, SC Aufgrund einer Sensorwartung ist eine Kalibrierung erforderlich.
Seite 168 Diagnose und Störungsbehebung Liquiline CM44P Logbuch Sichtbar in Max. Ein- Abschalt- Logbuch Einträge Exportier- träge löschbar löschbar Hardwareversions- Alle Ereignisse Nein Nein Nein Logbuch Datenlogbuch für Sen- Datenlogbücher 150 000 soren (optional) Debuglogbuch Debugereignisse 1000 Nein (nur über speziellen Service-Freischaltcode erreichbar) Angabe in Klammern bedeutet: abhängig vom Gesamtlogbuch...
Seite 169 Liquiline CM44P Diagnose und Störungsbehebung Ihre Datenlogbucheinträge können Sie sich auf dem Display grafisch darstellen lassen (Plot anzeigen). Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen.
Seite 170 Diagnose und Störungsbehebung Liquiline CM44P DIAG/Logbücher Funktion Optionen Info Plot anzeigen Grafische Darstellung der Die Anzeige erfolgt entsprechend Ihren Einstel- Logbucheinträge lungen im Menü Allgemeine Einstellungen/ Logbücher. Auswahl 2. Plot Auswahl eines anderen Sie können ein zweites Logbuch gleichzeitig mit Datenlogbuchs dem aktuellen anzeigen lassen.
Seite 171 Liquiline CM44P Diagnose und Störungsbehebung DIAG/Simulation Funktion Optionen Info Alarmrelais Simulation eines Relaiszustandes Relay x:y Menü gibt es so oft, wie Relais vorhanden sind. Simulation Auswahl Wenn Sie den Relaiszustand simulieren, wird • Aus dies in der entsprechenden Messanzeige durch •...
Seite 172 Diagnose und Störungsbehebung Liquiline CM44P DIAG/Gerätetest Funktion Optionen Info Hilfsenergie Nur lesen Detaillierte Auflistung der Hilfsenergie. • Digitalvers. 1: 1,2V  Die tatsächlichen Werte können variieren • Digitalvers. 2: 3,3V ohne dass eine Fehlfunktion vorliegt. • Analogvers.: 12,5V • Sensorvers.: 24V •...
Seite 173 Liquiline CM44P Diagnose und Störungsbehebung 12.13 Geräteinformationen 12.13.1 Systeminformationen DIAG/Systeminformationen Funktion Optionen Info Gerätebezeichnung Nur lesen Individuelle Gerätebezeichnung → Allgemeine Einstellungen Bestellcode Nur lesen Mit diesem Code können Sie eine identische Hardware bestellen. Durch Hardware-Änderungen ändert sich dieser Code und Sie kön-...
Seite 174 Diagnose und Störungsbehebung Liquiline CM44P DIAG/Systeminformationen Funktion Optionen Info Ethernet Nur lesen Ethernet-spezifische Informationen • Aktivierung Anzeige hängt vom verwendeten nur mit Option Ethernet, EtherNet/IP, Mod- • Webserver Feldbusprotokoll ab. bus TCP, Modbus RS485 oder PROFIBUS DP • Link Einstellungen oder PROFINET •...
Seite 175 Liquiline CM44P Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Heartbeat Betrieb Heartbeatfunktionen sind verfügbar nur mit entsprechender Geräteaus- führung oder optionalem Zugangsc- ode. Gerät Nur lesen Verfügbarkeit • Gesamtbetriebszeit Prozentualer Zeitanteil, in dem kein • Zählerwerte seit Zurück- Fehler mit Statussignal F anlag...
Seite 176 Diagnose und Störungsbehebung Liquiline CM44P 12.14 Firmwarehistorie Datum Version Änderungen in der Firmware Dokumentation 12/2019 01.07.00 Erweiterung BA01570C/07/DE/07.19 • Unterstützung neues BASE2-Modul BA00486C/07/DE/02.13 • PROFINET BA01245C/07/DE/08.20 • Neuer Sensor Memosens Wave CAS80E • Zeitgeber für binäre Prozesswerte abhängig von zeitli-...
Seite 177 • Neues Schlammmodell CUS51D Verbesserung • Vor-Ort-Display kann über Modbus oder EtherNet/IP gesperrt werden • Ausgangsstatus können in Datenlogbuch mit aufgezeich- net werden • Umbenennung Endress+Hauser pH-Puffer 9,18 in 9,22 • CUS51D-Faktor kann über Feldbus ausgelesen werden 03/2016 01.06.00 Originalfirmware BA01570C/07/DE/01.16 BA00486C/07/DE/02.13 Erweiterung BA01245C/07/DE/03.16...
Seite 178 Wartung Liquiline CM44P Wartung Auswirkungen auf Prozess und Prozesssteuerung ‣ Rechtzeitig alle erforderlichen Maßnahmen treffen, um die Betriebssicherheit und Zuverlässigkeit der gesamten Messstelle sicherzustellen. Die Wartung der Messstelle umfasst: • Kalibrierung • Reinigung von Controller, Armatur und Sensor • Kontrolle von Kabeln und Anschlüssen.
Seite 179 Liquiline CM44P Wartung Sensor bei gleichzeitiger Verfügbarkeit der Messstelle austauschen Wenn ein Fehler auftritt oder der Sensor laut Wartungsplan ausgetauscht werden muss, einen neuen oder einen im Labor vorkalibrierten Sensor mitnehmen. • Im Labor wird ein Sensor unter optimalen äußeren Bedingungen kalibriert, so dass eine höhere Qualität der Messung gewährleistet ist.
Seite 180 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
Seite 181 Liquiline CM44P Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. Gelistetes Zubehör ist technisch zum Produkt der Anleitung kompatibel. 1. Anwendungsspezifische Einschränkungen der Produktkombination sind möglich. Konformität der Messstelle zur Applikation sicherstellen. Dafür ist der Betreiber der Messstelle verantwortlich.
Seite 182 Zubehör Liquiline CM44P OUSAF22 • Optischer Sensor zur Messung von Farbkonzentrationen • Verschiedene Werkstoffe und Prozessanschlüsse verfügbar • Produktkonfigurator auf der Produktseite: www.endress.com/ousaf22 Technische Information TI00472C OUSAF44 • Optischer Sensor zur Messung der UV-Absorption • Verschiedene Werkstoffe und Prozessanschlüsse verfügbar •...
Seite 183 Liquiline CM44P Zubehör Memosens CPS31E • pH-Sensor für Standardanwendungen in Trink- und Schwimmbadwässern • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps31e Technische Information TI01574C Memosens CPS61E • pH-Sensor für Bioreaktoren in Life Science und für den Lebensmittelbereich •...
Seite 184 Zubehör Liquiline CM44P Memosens CPS92E • Redoxsensor für den Einsatz in stark verschmutzten Medien • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps92e Technische Information TI01577C Memosens CPS62E • Redox-Sensor für Hygiene- und Sterilanwendungen • Digital mit Memosens 2.0 Technologie •...
Seite 185 Liquiline CM44P Zubehör Induktiv messende Leitfähigkeitssensoren Indumax CLS50D • Hochbeständiger induktiver Leitfähigkeitssensor • Für Standard- und Ex-Anwendungen • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cls50d Technische Information TI00182C Indumax H CLS54D • Induktiver Leitfähigkeitssensor • Mit zertifiziertem, hygienischen Design für Lebensmittel, Getränke, Pharma und Bio- technologie •...
Seite 186 Zubehör Liquiline CM44P Memosens COS51E • Amperometrischer Sauerstoffsensor für Wasser, Abwasser und Utilities • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos51e Technische Information TI01620C Oxymax COS61D • Optischer Sauerstoffsensor für Trink- und Brauchwassermessungen • Messprinzip: Fluoreszenzlöschung •...
Seite 187 Technische Information TI01630C 15.2 Kommunikationsspezifisches Zubehör Device Care SFE100 • Konfiguration von Endress+Hauser Geräten • Schnelle und einfache Installation, Online Update der Applikation, Verbindung zu Gerä- ten mit einem einzigen Klick • Automatische Hardware-Identifizierung und Aktualisierung des Gerätetreiberkatalogs • Gerätekonfiguration mit DTMs...
Seite 188 Zubehör Liquiline CM44P WirelessHART Adapter SWA70 • Drahtlose Anbindung von Messgeräten • Leicht zu integrieren, bietet Daten- und Übertragungssicherheit, ist parallel zu anderen Wireless-Netzwerken betreibbar und verursacht geringen Verkabelungsaufwand Technische Information TI00061S Field Data Manager Software MS20/21 • PC-Software zur zentralen Datenverwaltung •...
Seite 189 Liquiline CM44P Zubehör Kit Erweiterungsmodul DIO • 2 x Digitaler Eingang • 2 x Digitaler Ausgang • Hilfsspannungsversorgung für digitalen Ausgang • Best.-Nr. 71135638 Upgradekit Erweiterungsmodul 485DP • Erweiterungsmodul 485DP • PROFIBUS DP • Best.-Nr. 71575177 Upgradekit Erweiterungsmodul 485MB • Erweiterungsmodul 485MB •...
Seite 190 Zubehör Liquiline CM44P Freischaltcode für Liquiline Eingänge/Ausgänge Best.-Nr. XPC0026 15.4 Systemkomponenten RIA14, RIA16 • Feldanzeiger zum Einschleifen in 4-20-mA-Stromkreise • RIA14 in druckfest gekapselten Metallgehäuse Technische Information TI00143R und TI00144R RIA15 • Prozessanzeiger, Digitales Anzeigegerät zum Einschleifen in 4-20-mA-Stromkreise • Schalttafeleinbau •...
Seite 191 Liquiline CM44P Technische Daten Technische Daten 16.1 Eingang Messgrößen Photometer • Absorption (UV, Farbe, NIR, Zellwachstum) • Trübung Memosens-Sensoren → Dokumentation des angeschlossenen Sensors Messbereiche Photometer OUSAF12, OUSAF21, OUSAF22, OUSAF44, OUSAF46 • 0 ... 2,5 AU • max. 50 OD (je nach Optischer Pfadlänge) OUSAF11 •...
Seite 192 Technische Daten Liquiline CM44P Eingangssignal Je nach Ausführung: • max. 2 x analoge Photometer • Max. 4 x binäres Sensorsignal • 2 x 0/4 ... 20 mA (optional), passiv, potenzialgetrennt gegeneinander und gegen die Sensoreingänge • 0 ... 30 V...
Seite 193 Liquiline CM44P Technische Daten 16.4 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, galvanisch getrennt gegeneinander und gegen die Sensorstromkreise • 4 x 0/4 ... 20 mA, aktiv, galvanisch getrennt gegeneinander und gegen die Sensorstromkreise •...
Seite 194 Technische Daten Liquiline CM44P EtherNet/IP Signalkodierung IEEE 802.3 (Ethernet) Datenübertragungsrate 10 / 100 MBd Galvanische Trennung Anschluss RJ45 IP-Adresse DHCP (default) oder Einstellung über Menü PROFINET Signalkodierung IEEE 802.3 (Ethernet) Datenübertragungsrate 100 MBd Galvanische Trennung Anschluss RJ45 Name of station Per DCP-Protokoll über Konfigurationswerkzeug (z. B.
Seite 195 Liquiline CM44P Technische Daten Prüfspannung 500 V Kabelspezifikation max. 2,5 mm (14 AWG) 16.6 Stromausgänge, aktiv Spanne 0 ... 23 mA 2,4 ... 23 mA bei HART-Kommunikation Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp...
Seite 196 Technische Daten Liquiline CM44P Erweiterungsmodule Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ...
Seite 197 Liquiline CM44P Technische Daten Modbus RS485 Protokoll RTU / ASCII Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
Seite 198 Technische Daten Liquiline CM44P PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil...
Seite 199 Liquiline CM44P Technische Daten Webserver Der Webserver ermöglicht den Vollzugriff auf Gerätekonfiguration, Messwerte, Diagnose- meldungen, Logbücher und Servicedaten über Standard-WiFi/WLAN/LAN/GSM- oder 3G- Router mit einer benutzerdefinierten IP-Adresse. TCP-Port Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration(1 Session) • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) •...
Seite 200 Technische Daten Liquiline CM44P Kabeleinführungen Kabeleinführungen bei Messumformern für den Non-Ex-Bereich Kennzeichnung der Kabeleinführung am Gehäuseboden Passende Verschraubung B, C, H, I, 1-8 M16x1,5 mm / NPT3/8" / G3/8 A, D, F, G M20x1,5 mm / NPT1/2" / G1/2 M12x1,5 mm ...
Seite 201 Liquiline CM44P Technische Daten Kabelspezifikation Kabelverschraubung Zulässiger Kabeldurchmesser M16x1,5 mm 4 ... 8 mm (0,16 ... 0,32") M12x1,5 mm 2 ... 5 mm (0,08 ... 0,20") M20x1,5 mm 6 ... 12 mm (0,24 ... 0,48") NPT3/8" 4 ... 8 mm (0,16 ... 0,32") G3/8 4 ...
Seite 202 Technische Daten Liquiline CM44P Auflösung Stromein- und < 5 µA ausgänge Wiederholbarkeit → Dokumentation des angeschlossenen Sensors 16.11 Umgebung Umgebungstemperatur Schaltschrankgerät • 0 ... 50 ˚C (32 ... 122 ˚F) generell, mit Ausnahme der Pakete unter dem folgenden Lis- tenpunkt •...
Seite 203 Liquiline CM44P Technische Daten Mast-, Rohrmontage Frequenzbereich 10 ... 500 Hz (sinusförmig) Amplitude 10 ... 57,5 Hz: 0,15 mm 57,5 ... 500 Hz: Prüfdauer 10 Frequenzzyklen / Raumachse, in 3 Raumachsen (1 Okt./ min) Wandmontage Frequenzbereich 10 ... 150 Hz (sinusförmig) Amplitude 10 ...
Seite 204 Technische Daten Liquiline CM44P Gewicht Feldgerät Komplettgerät ca. 2,1 kg (4,63 lbs), je nach Ausführung Einzelnes Modul ca. 0,06 kg (0,13 lbs) Schaltschrankgerät CM44P (vollbestückt) ca. 0,95 kg (2,1 lbs) Einzelnes Modul ca. 0,06 kg (0,13 lbs) Externes Display (ohne Kabel) ca.
Seite 205 Liquiline CM44P Stichwortverzeichnis Stichwortverzeichnis Diagnosemeldungen Anpassen ......145 Abmessungen ......17, 203 Anstehende .
Seite 206 Stichwortverzeichnis Liquiline CM44P Überspannungsschutz ....199 Kontrolle Versorgungsspannung ....199 Anschluss .
Seite 207 Liquiline CM44P Stichwortverzeichnis Produkt identifizieren ......15 Störungsbehebung Produktsicherheit ......9 Allgemeine Störungsbehebungen .
Seite 208 Stichwortverzeichnis Liquiline CM44P Mathematische Funktionen ....124 Messbereichsumschaltung ....134 Regler .
Seite 210 *71625478* 71625478 www.addresses.endress.com...
