2 Installation und Inbetriebnahme
2.5.4 Anschließen der Stromversorgung an das Steuerungsmodul
Fortsetzung
2
3
4
66
Aktion
Führen Sie die Stromversorgung 230 V
10 A mithilfe von Kabelbindern wie in
der Abbildung rechts gezeigt.
Schließen Sie die Stromversorgung 230
V 10 A an den Anschluss X1 der
Stromversorgung der Steuerung an.
• Phase 1 an G2.X1:1
• Erde an G2.X1:3
• Phase 2 (N) an G2.X1:5
Schließen Sie die Eingangserde an die
Schutzerde (PE) an.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.

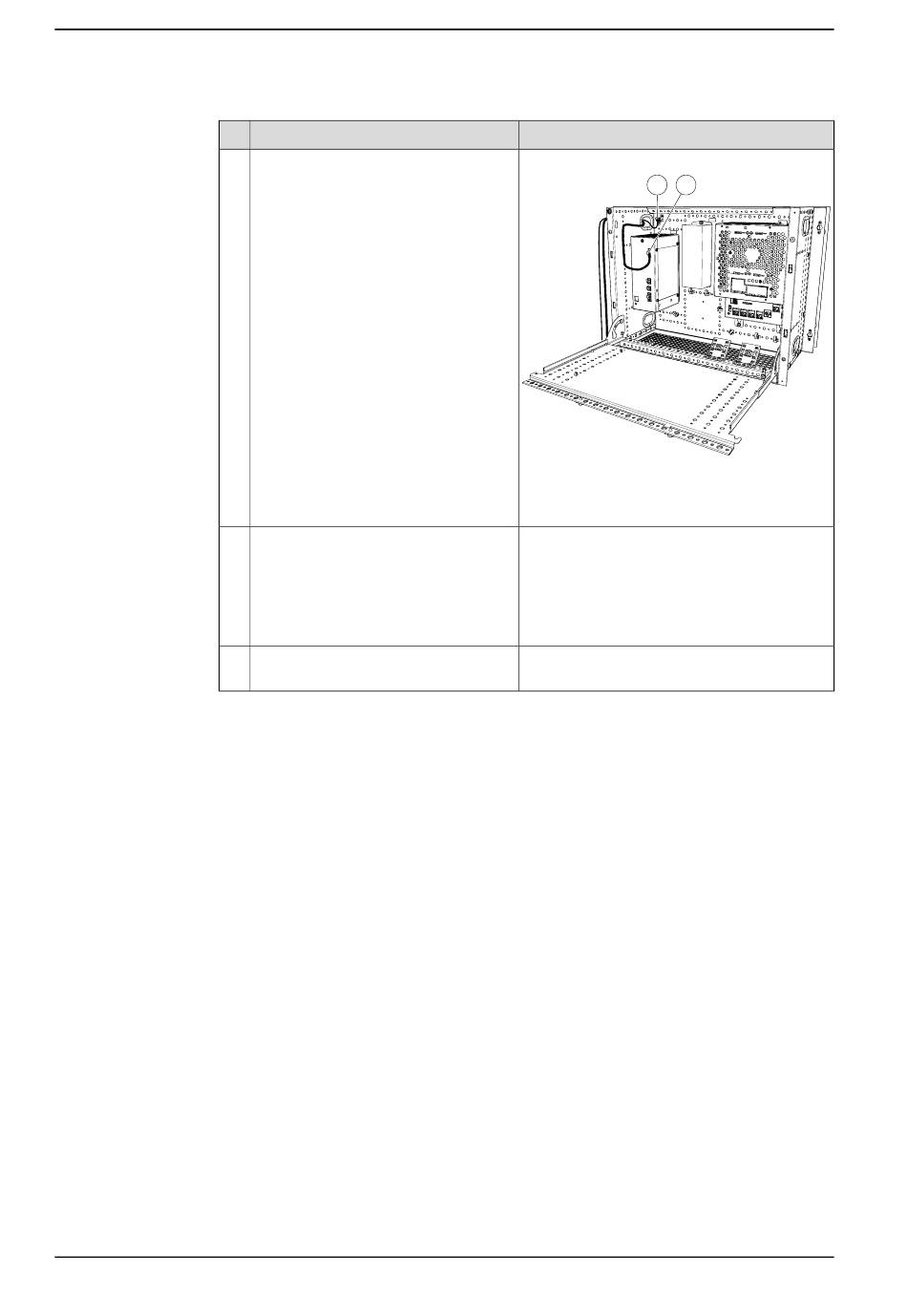

Hinweis/Abbildung
Steuerungsmodul:
A
xx1300001946
A Eingangserde
B Stromversorgung 230 V 10 A
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
B
