IC-KP2-2HB21-2V1D
Installation
Hinweis!
Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z. B.
Drahtgeflecht und metallisierte Folie, müssen Sie die beiden Schirme bei der
Konfektionierung der Kabel am Ende der Leitungen niederohmig miteinander
verbinden.
Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z. B. von der
Zuleitung eines Drehstrommotors. Aus diesem Grund sollten Sie eine parallele
Leitungsführung von Versorgungsleitungen und Daten-/Signalleitungen,
insbesondere im gleichen Kabelkanal, vermeiden.
Das durchgängige Schirmungskonzept wird vervollständigt durch das
Metallgussgehäuse der IDENTControl Compact und das Metallgehäuse der
Schreib-/Leseköpfe.
Damit die Schirmung nicht durch das Metallgehäuse unterbrochen wird, müssen
Sie die Schirme niederohmig und niederinduktiv an Erde anschließen. Die
gesamte Elektronik und Leitungsführung befindet sich so innerhalb eines
Faradayschen Käfigs.
5.3 Geräteanschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache
Installation möglich.
5.3.1 Spannungsversorgung

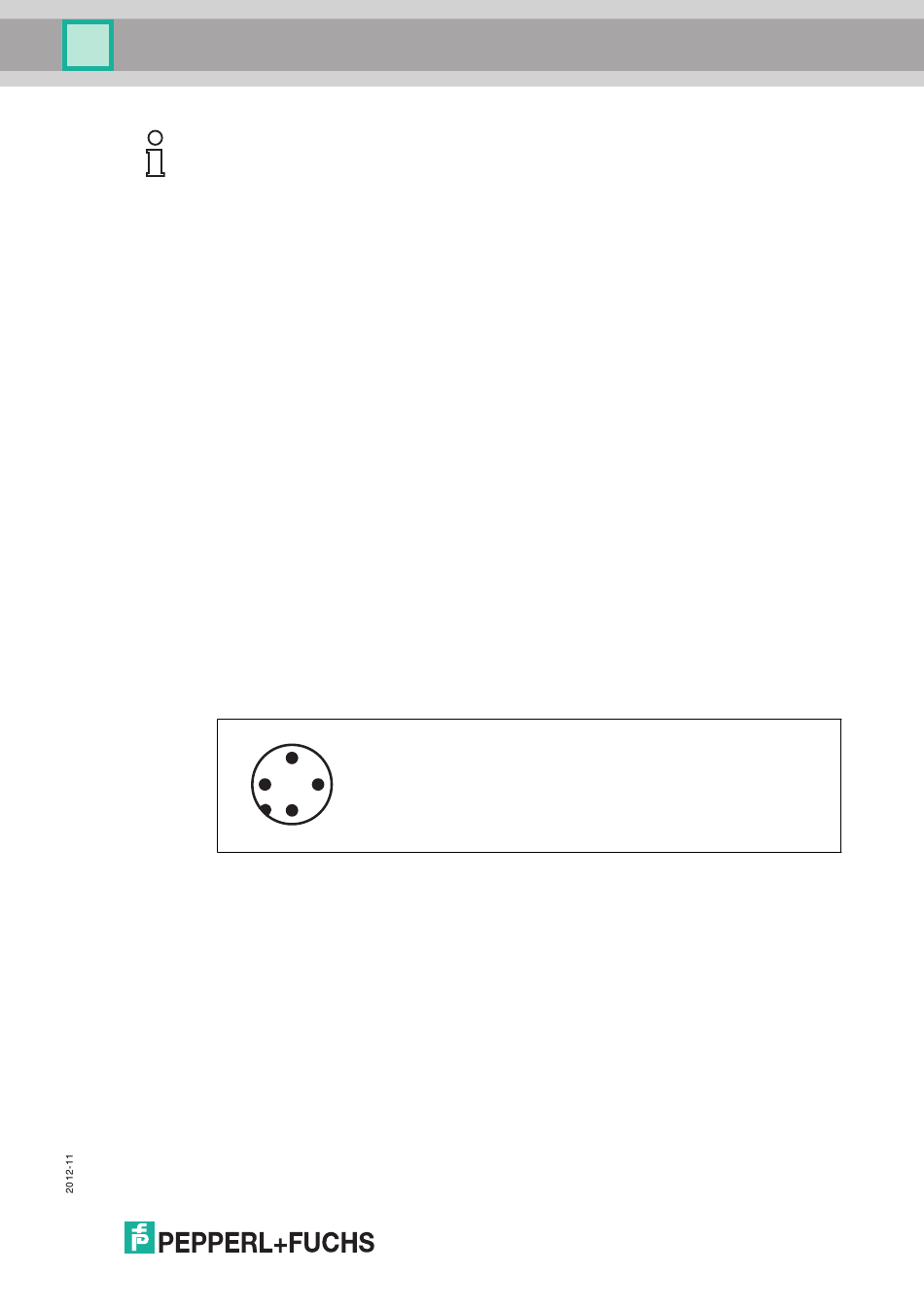

Die Spannungsversorgung schließen Sie über eine M12-Steckverbindung an.
Dazu befindet sich am Gehäuse ein Stecker mit folgender Pinbelegung:
1
1 + 24 V
2 NC
3 GND
4 NC
Passende Anschlusskabel siehe Kapitel 4.2.2
4
3
2
