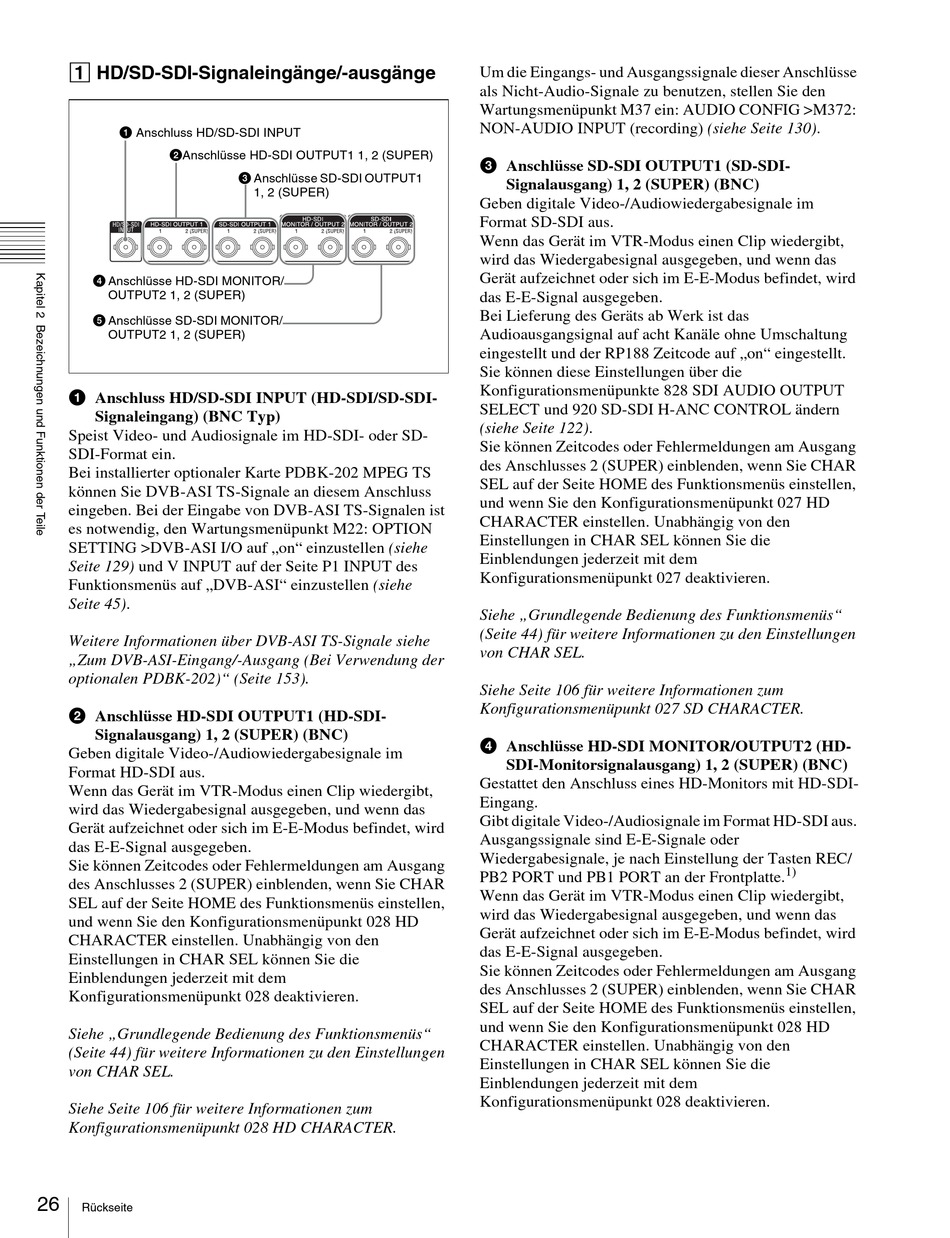

1 HD/SD-SDI-Signaleingänge/-ausgänge
1 Anschluss HD/SD-SDI INPUT
2Anschlüsse HD-SDI OUTPUT1 1, 2 (SUPER)
4 Anschlüsse HD-SDI MONITOR/
OUTPUT2 1, 2 (SUPER)
5 Anschlüsse SD-SDI MONITOR/
OUTPUT2 1, 2 (SUPER)
a Anschluss HD/SD-SDI INPUT (HD-SDI/SD-SDI-
Signaleingang) (BNC Typ)
Speist Video- und Audiosignale im HD-SDI- oder SD-
SDI-Format ein.
Bei installierter optionaler Karte PDBK-202 MPEG TS
können Sie DVB-ASI TS-Signale an diesem Anschluss
eingeben. Bei der Eingabe von DVB-ASI TS-Signalen ist
es notwendig, den Wartungsmenüpunkt M22: OPTION
SETTING >DVB-ASI I/O auf „on" einzustellen (siehe
Seite 129) und V INPUT auf der Seite P1 INPUT des
Funktionsmenüs auf „DVB-ASI" einzustellen (siehe
Seite 45).
Weitere Informationen über DVB-ASI TS-Signale siehe
„Zum DVB-ASI-Eingang/-Ausgang (Bei Verwendung der
optionalen PDBK-202)" (Seite 153).
b Anschlüsse HD-SDI OUTPUT1 (HD-SDI-
Signalausgang) 1, 2 (SUPER) (BNC)
Geben digitale Video-/Audiowiedergabesignale im
Format HD-SDI aus.
Wenn das Gerät im VTR-Modus einen Clip wiedergibt,
wird das Wiedergabesignal ausgegeben, und wenn das
Gerät aufzeichnet oder sich im E-E-Modus befindet, wird
das E-E-Signal ausgegeben.
Sie können Zeitcodes oder Fehlermeldungen am Ausgang
des Anschlusses 2 (SUPER) einblenden, wenn Sie CHAR
SEL auf der Seite HOME des Funktionsmenüs einstellen,
und wenn Sie den Konfigurationsmenüpunkt 028 HD
CHARACTER einstellen. Unabhängig von den
Einstellungen in CHAR SEL können Sie die
Einblendungen jederzeit mit dem
Konfigurationsmenüpunkt 028 deaktivieren.
Siehe „Grundlegende Bedienung des Funktionsmenüs"
(Seite 44) für weitere Informationen zu den Einstellungen
von CHAR SEL.
Siehe Seite 106 für weitere Informationen zum
Konfigurationsmenüpunkt 028 HD CHARACTER.
26
Rückseite
3 Anschlüsse SD-SDI OUTPUT1
1, 2 (SUPER)
Um die Eingangs- und Ausgangssignale dieser Anschlüsse
als Nicht-Audio-Signale zu benutzen, stellen Sie den
Wartungsmenüpunkt M37 ein: AUDIO CONFIG >M372:
NON-AUDIO INPUT (recording) (siehe Seite 130).
c Anschlüsse SD-SDI OUTPUT1 (SD-SDI-
Signalausgang) 1, 2 (SUPER) (BNC)
Geben digitale Video-/Audiowiedergabesignale im
Format SD-SDI aus.
Wenn das Gerät im VTR-Modus einen Clip wiedergibt,
wird das Wiedergabesignal ausgegeben, und wenn das
Gerät aufzeichnet oder sich im E-E-Modus befindet, wird
das E-E-Signal ausgegeben.
Bei Lieferung des Geräts ab Werk ist das
Audioausgangsignal auf acht Kanäle ohne Umschaltung
eingestellt und der RP188 Zeitcode auf „on" eingestellt.
Sie können diese Einstellungen über die
Konfigurationsmenüpunkte 828 SDI AUDIO OUTPUT
SELECT und 920 SD-SDI H-ANC CONTROL ändern
(siehe Seite 122).
Sie können Zeitcodes oder Fehlermeldungen am Ausgang
des Anschlusses 2 (SUPER) einblenden, wenn Sie CHAR
SEL auf der Seite HOME des Funktionsmenüs einstellen,
und wenn Sie den Konfigurationsmenüpunkt 027 HD
CHARACTER einstellen. Unabhängig von den
Einstellungen in CHAR SEL können Sie die
Einblendungen jederzeit mit dem
Konfigurationsmenüpunkt 027 deaktivieren.
Siehe „Grundlegende Bedienung des Funktionsmenüs"
(Seite 44) für weitere Informationen zu den Einstellungen
von CHAR SEL.
Siehe Seite 106 für weitere Informationen zum
Konfigurationsmenüpunkt 027 SD CHARACTER.
d Anschlüsse HD-SDI MONITOR/OUTPUT2 (HD-
SDI-Monitorsignalausgang) 1, 2 (SUPER) (BNC)
Gestattet den Anschluss eines HD-Monitors mit HD-SDI-
Eingang.
Gibt digitale Video-/Audiosignale im Format HD-SDI aus.
Ausgangssignale sind E-E-Signale oder
Wiedergabesignale, je nach Einstellung der Tasten REC/
PB2 PORT und PB1 PORT an der Frontplatte.
Wenn das Gerät im VTR-Modus einen Clip wiedergibt,
wird das Wiedergabesignal ausgegeben, und wenn das
Gerät aufzeichnet oder sich im E-E-Modus befindet, wird
das E-E-Signal ausgegeben.
Sie können Zeitcodes oder Fehlermeldungen am Ausgang
des Anschlusses 2 (SUPER) einblenden, wenn Sie CHAR
SEL auf der Seite HOME des Funktionsmenüs einstellen,
und wenn Sie den Konfigurationsmenüpunkt 028 HD
CHARACTER einstellen. Unabhängig von den
Einstellungen in CHAR SEL können Sie die
Einblendungen jederzeit mit dem
Konfigurationsmenüpunkt 028 deaktivieren.
1)
