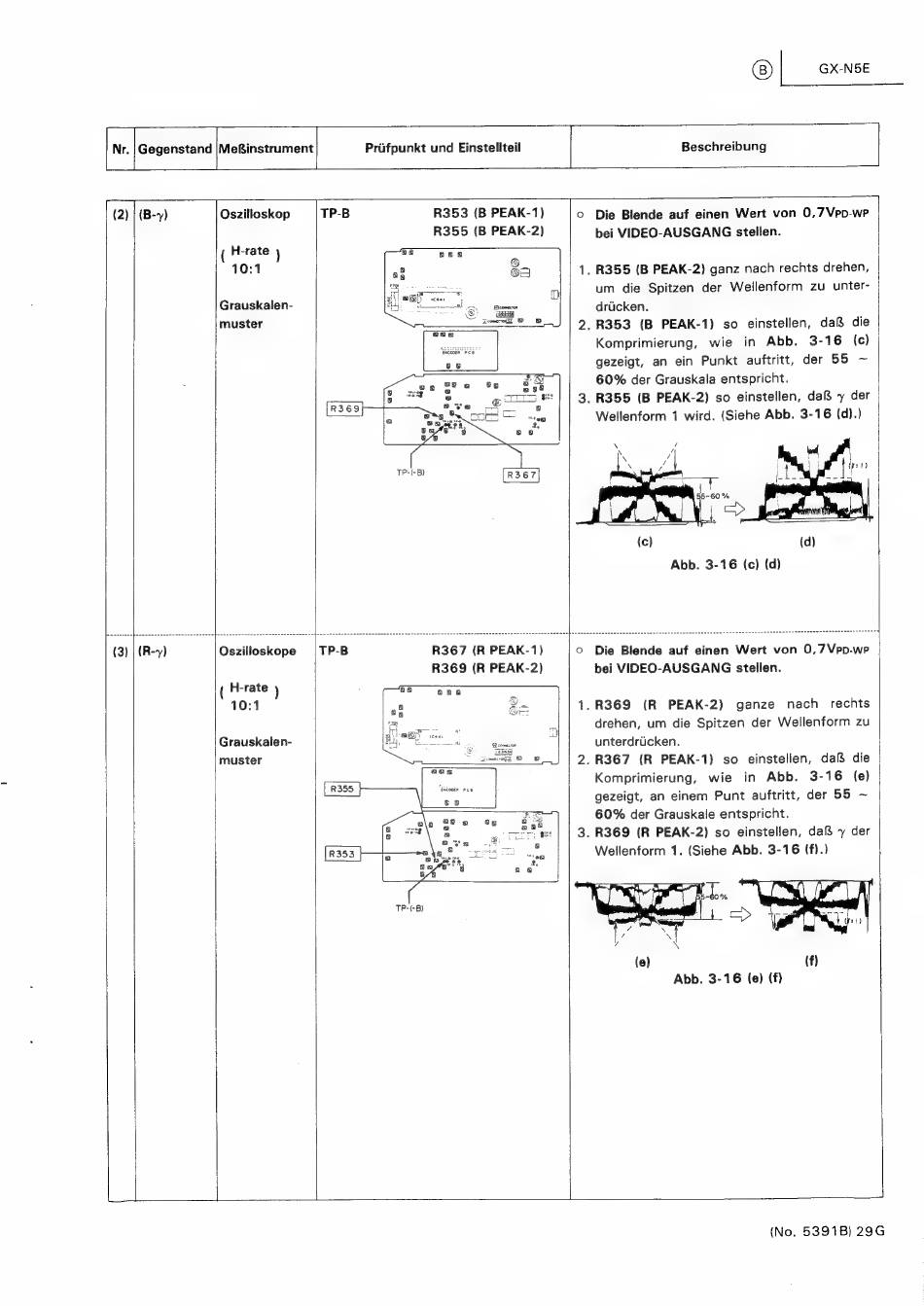

GX-N5E
ei
lige Gegenstand
|MeBinstrument
Priifpunkt und Einsteliteil
Beschreibung
fl
(2) | (B-y)
Oszilloskop
TP-B
R353 (B PEAK-1)
© Die Blende auf einen Wert von 0,7Vpp-we
R355 (B PEAK-2)
bei VIDEO-AUSGANG stellen.
( H-rate )
10:1
1. R355 (B PEAK-2) ganz nach rechts drehen,
um
die Spitzen
der Weilenform
zu unter-
Grauskalen-
driicken.
muster
2. R353
(B PEAK-1)
so einstellen,
da
die
Komprimierung,
wie
in Abb,
3-16
({c)
gezeigt,
an ein Punkt
auftritt,
der 55
~
60% der Grauskala entspricht.
3. R355
(B PEAK-2) so einstellen, da& y der
Wellenform 1 wird. (Siehe Abb. 3-16 (d).)
(3) | (R-y)
Oszilloskope
| TP-B
R367 (R PEAK-1)
©
Die Blende auf einen Wert von 0,7Vpp-wp
R369 (R PEAK-2)
bei VIDEO-AUSGANG stellen.
( H-rate )
10:1
1.R369
(R
PEAK-2)
ganze
nach
rechts
drehen, um die Spitzen der Wellenform zu
Grauskalen-
unterdrticken.
muster
2. R367
(R PEAK-1})
so
einstellen,
da
die
Komprimierung,
wie
in Abb.
3-16
(e)
gezeigt, an einem
Punt auftritt, der 55 ~
60% der Grauskale entspricht.
3. R369 (R PEAK-2) so einstellen, dafg y der
Wellenform 1. (Siehe Abb. 3-16 (f).)
TP-{-B)
Abb. 3-16 (e) (f)
J)
(No. 5391B) 29G
