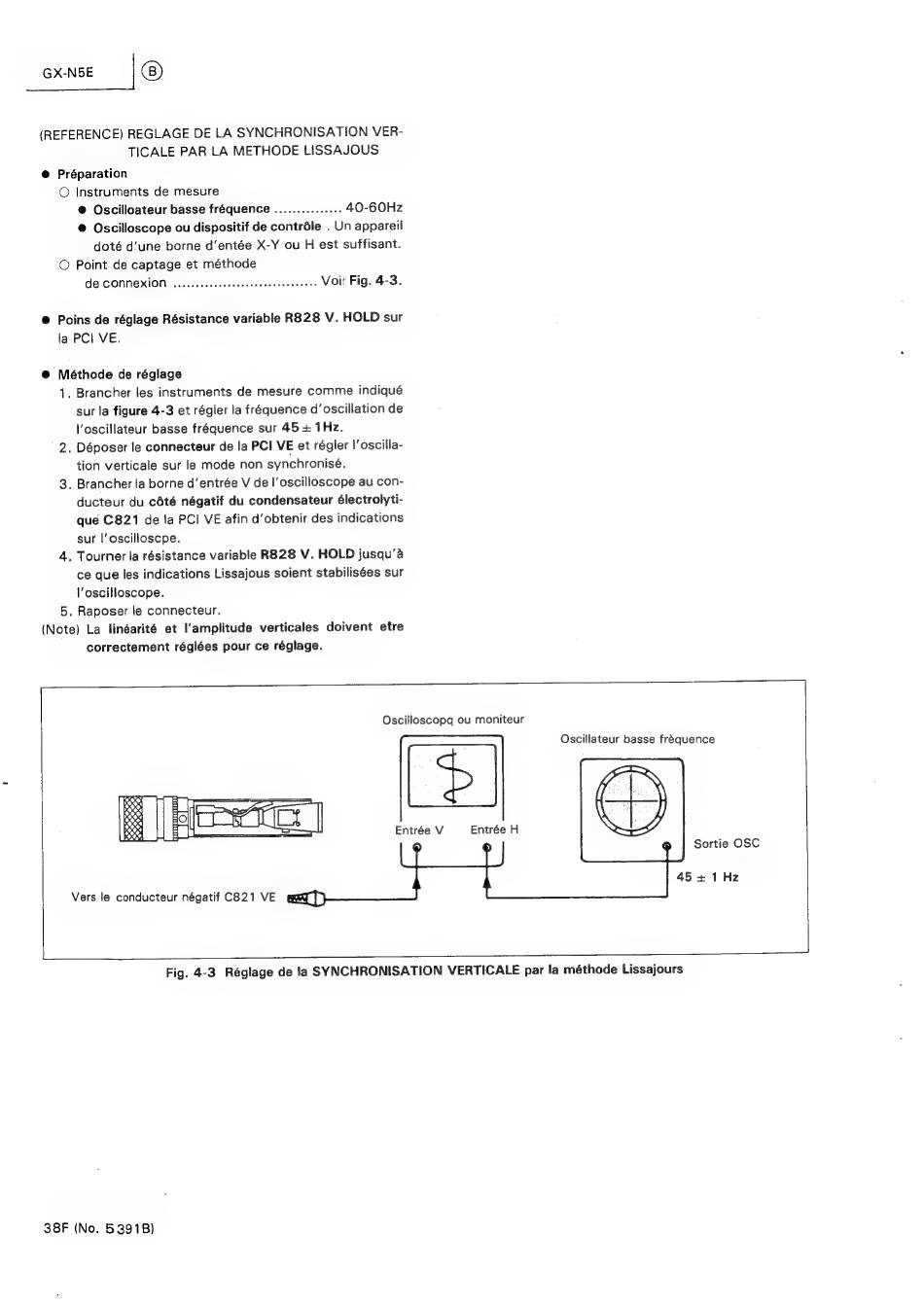

GX-N5E
@ Préparation
© Instruments de mesure
®@ Oscilloateur basse fréquence ............... 40-60Hz
@ Oscilloscope ou dispositif de contréle . Un appareil
doté d'une borne d'entée X-Y ou H est suffisant.
© Point de captage et méthode
Ce CONNEXION
.....cceecese
eee et eee ee eee n eens Voir Fig. 4-3.
® Poins de réglage Résistance variable R828 V. HOLD sur
ta PCI VE.
@ Méthode de réglage
4, Tourner la résistance variable R828 V. HOLD jusqu'a
ce que les indications Lissajous soient stabilisées sur
loscilloscope.
5. Raposer le connecteur,.
Oscilloscopq ou moniteur
[$]
Oscillateur basse fréquence
Entrée V
Entrée H
38F (No. 5391B)
