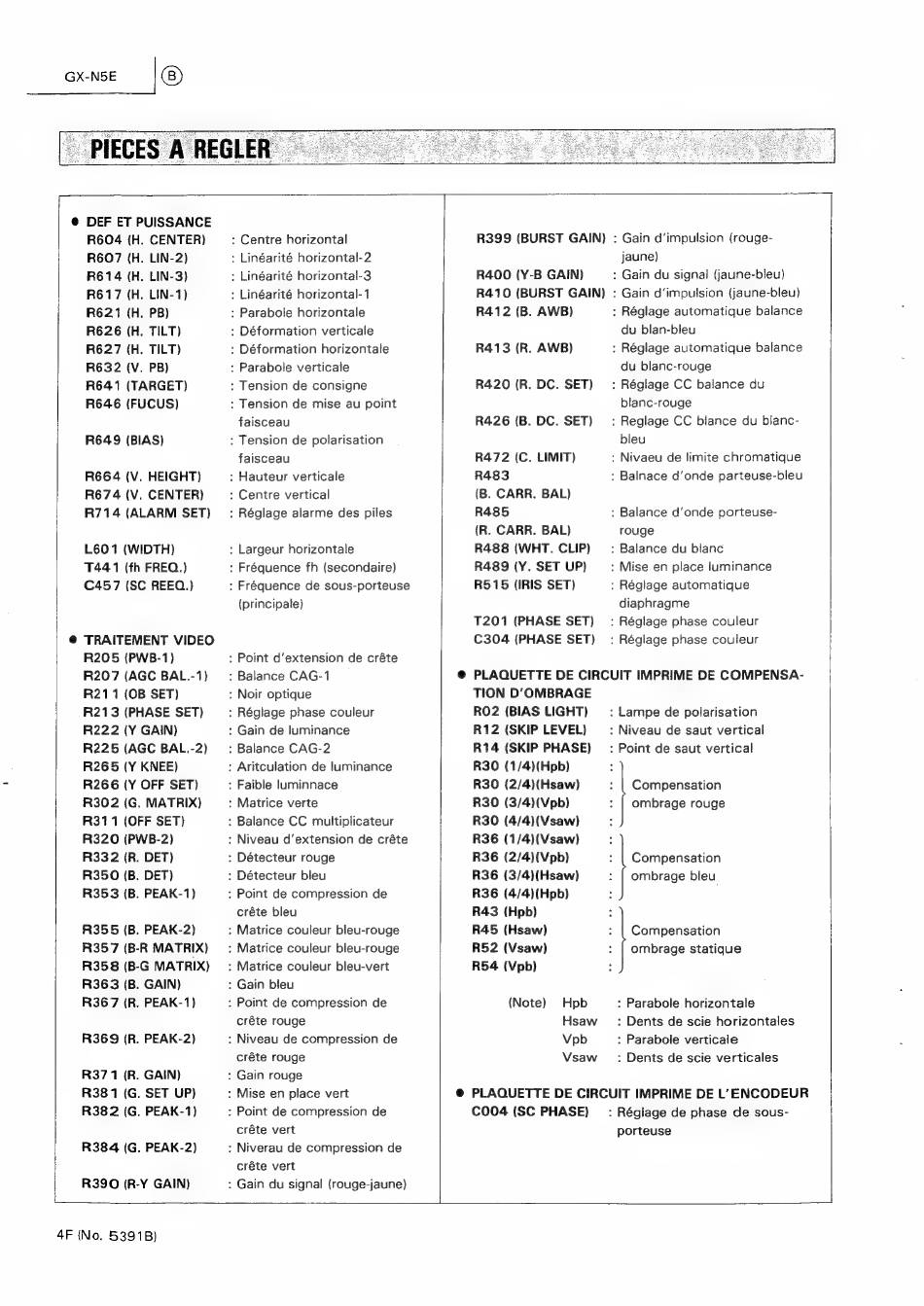

@ DEF ET PUISSANCE
R604 (H. CENTER)
R607 (H. LIN-2)
R614 (H. LIN-3)
R617 (H. LIN-1)
R621 (H. PB)
R626 (H. TILT)
R627 {H. TILT)
R632 (V. PB)
R641 (TARGET)
R646 (FUCUS)
R649 (BIAS)
R664 (V. HEIGHT)
R674 (V. CENTER)
R714 (ALARM SET)
L601 (WIDTH)
7441 (fh FREQ.)
C457 (SC REEQ.)
TRAITEMENT VIDEO
R205 (PWB-1)
R207 (AGC BAL.-1)
R211 (OB SET)
R213 (PHASE SET)
R222 (Y GAIN)
R225 (AGC BAL.-2)
R265 (Y KNEE)
R266 (Y OFF SET)
R302 (G. MATRIX)
R311 (OFF SET)
R320 (PWB-2)
R332 (R. DET)
R350 (B. DET)
R353 (B. PEAK-1)
R355 (B. PEAK-2)
R357 (B-R MATRIX)
R358 (B-G MATRIX)
R363 (B. GAIN)
R367 (R. PEAK-1)
R369 (R. PEAK-2)
R371 (R. GAIN)
R381 (G. SET UP)
R382 (G. PEAK-1)}
R384 (G. PEAK-2)
R390 (R-Y GAIN)
: Centre horizontal
: Linéarité horizontal-2
: Linéarité horizontal-3
: Linéarité horizontal-1
: Parabole horizontale
: Déformation verticale
: Déformation horizontale
: Parabole verticale
: Tension de consigne
: Tension de mise au point
faisceau
: Tension de polarisation
faisceau
: Hauteur verticale
: Centre vertical
: Réglage alarme des piles
: Largeur horizontale
: Fréquence fh (secondaire)
: Fréquence de sous-porteuse
(principale)
: Point d'extension de créte
: Balance CAG-1
: Noir optique
: Réglage phase couleur
: Gain de luminance
: Balance CAG-2
: Aritculation de luminance
: Faible luminnace
: Matrice verte
: Balance CC multiplicateur
: Niveau d'extension de créte
: Détecteur rouge
: Détecteur bleu
: Point de compression de
créte bleu
: Matrice couleur bleu-rouge
: Matrice couleur bleu-rouge
: Matrice couleur bleu-vert
: Gain bleu
: Point de compression de
créte rouge
: Niveau de compression de
créte rouge
: Gain rouge
: Mise en place vert
: Point de compression de
créte vert
: Niverau de compression de
créte vert
: Gain du signal (rouge-jaune)
R399 (BURST GAIN)
: Gain d'impulsion (rouge-
R400 (Y-B GAIN)
R412 (B. AWB)
R413 (R. AWB)
R420 (R. DC. SET)
R426 (B. DC. SET)
R472 (C. LIMIT)
R483
(B. CARR. BAL)
R485
(R. CARR. BAL)
R488 (WHT. CLIP)
R489 (Y. SET UP)
R515 (IRIS SET)
T201 (PHASE SET)
C304 (PHASE SET)
jaune)
: Gain du signal (jaune-bleu)
R410 (BURST GAIN)
:
: Réglage automatique balance
Gain d'impulsion (jaune-bleu)
du blan-bleu
: Réglage automatique balance
du blanc-rouge
: Réglage CC balance du
blanc-rouge
: Reglage CC blance du blanc-
bleu
: Nivaeu de limite chromatique
: Balnace d'onde parteuse-bleu
: Balance d'onde porteuse-
rouge
: Balance du blanc
: Mise en place luminance
: Réglage automatique
diaphragme
: Réglage phase couleur
: Réglage phase couleur
PLAQUETTE DE CIRCUIT IMPRIME DE COMPENSA-
TION D'OMBRAGE
RO2 (BIAS LIGHT)
R12 (SKIP LEVEL)
R14 (SKIP PHASE)
R30 (1/4)(Hpb)
R30 (2/4)(Hsaw)
R30 (3/4)(Vpb)
R30 (4/4)(Vsaw)
R36 (1/4)(Vsaw)
R36 (2/4)(Vpb)
R36 (3/4)(Hsaw)
R36 (4/4)(Hpb)
R43 (Hpb)
R45 (Hsaw)
R52 (Vsaw)
R54 (Vpb)
(Note)
Hpb
Hsaw
Vpb
Vsaw
: Lampe de polarisation
: Niveau de saut vertical
: Point de saut vertical
Compensation
ombrage rouge
Compensation
ombrage bleu
Compensation
ombrage statique
: Parabole horizontale
: Dents de scie horizontales
: Parabole verticale
: Dents de scie verticales
PLAQUETTE DE CIRCUIT IMPRIME DE L'ENCODEUR
C004 (SC PHASE)
: Régiage de phase de sous-
porteuse
4F (No. 5391B)
