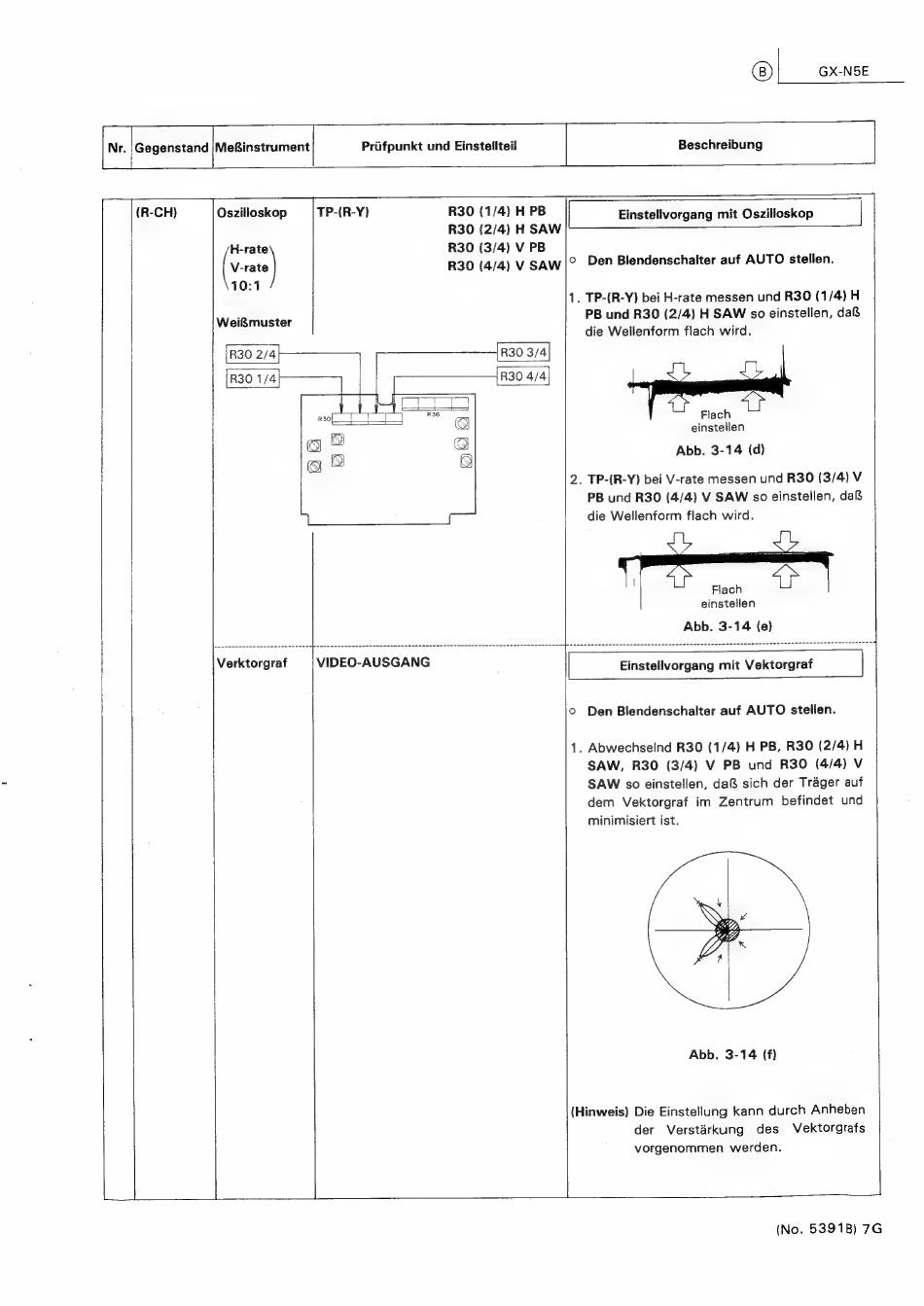

GX-N5E
R30 4/4
R30 2/4]
Flach
einstellen
Abb. 3-14 (d)
2. TP-(R-Y) bei V-rate messen und R30 (3/4) V
PB und R30 (4/4) V SAW
so einstellen, da&
die Wellenform flach wird.
|
Flach
Li
einstellen
Abb. 3-14 (e)}
©
Den Blendenschalter auf AUTO stellen.
1. Abwechselnd R30 (1/4) H PB, R30 (2/4) H
SAW,
R30
(3/4) V PB und R30
(4/4) V
SAW
so einstellen, da& sich der Trager auf
dem
Vektorgraf
im Zentrum
befindet und
minimisiert ist.
Abb, 3-14
(f)
(Hinweis) Die Einstellung kann durch Anheben
der
Verstarkung
des
Vektorgrafs
vorgenommen
werden.
(No. 5391B) 7G
