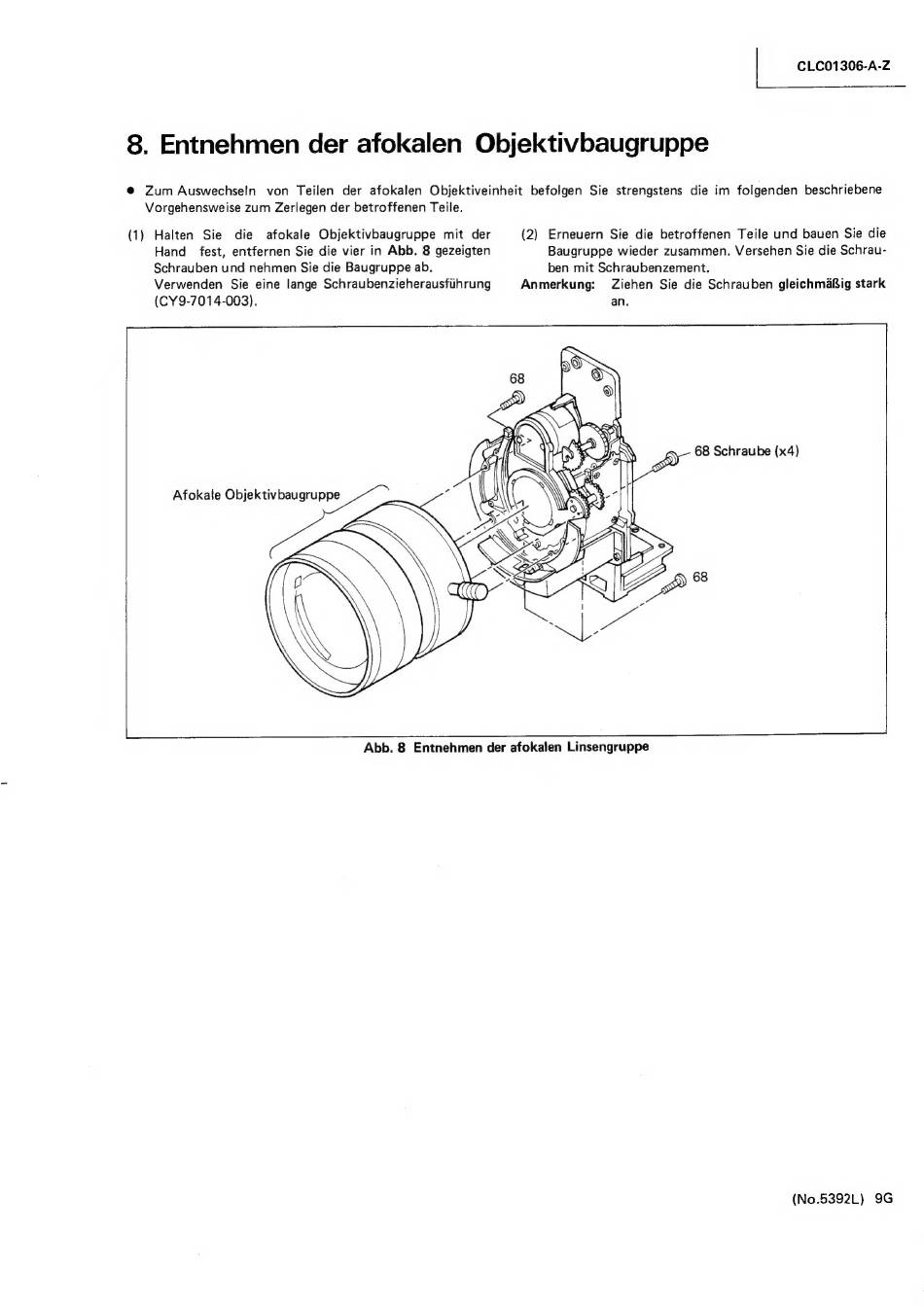

8. Entnehmen der afokalen Objektivbaugruppe
@
Zum Auswechseln
von Teilen
der afokalen
Objektiveinheit
befolgen Sie strengstens
die im folgenden
beschriebene
Vorgehensweise zum Zerlegen der betroffenen Teile.
(1) Halten
Sie
die
afokale
Objektivbaugruppe
mit der
(2) Erneuern
Sie die betroffenen Teile und bauen Sie die
Hand
fest, entfernen Sie die vier in Abb. 8 gezeigten
Baugruppe wieder zusammen. Versehen Sie die Schrau-
Schrauben und nehmen Sie die Baugruppe ab.
ben mit Schraubenzement.
Verwenden
Sie eine lange Schraubenzieherausfiihrung
Anmerkung:
Ziehen Sie die Schrauben gleichma&ig stark
(CY9-7014-003).
an.
5)
68 Schraube (x4)
Afokale Objektivbaugruppe
Abb. 8 Entnehmen der afokaien Linsengruppe
(No.5392L)
