CLC01306-A-Z
lrisschalteinheit
(1) Trennen Sie den Anschlu&
und den Anschlu& fur
den Zoomschalter gemaR Abb. 11-1 auf.
(2) Entfernen
Sie die Schraube
Nr. 50 und die beiden
Schrauben
Nr, 52, wie in Abb. 11-1 gezeigt und ent-
fernen Sie die Motorplatine und die Schalteinheit der
tris.
(3)
LOsen Sie den Anschlu&, der die Motorplatine mit dem
(4)
(5)
1G-MeBwerk verbindet.
Lésen
Sie die angelétenten Drahte (rot und schwarz)
der Motoreinheit
von
der Motorplatine.
Verwenden
Sie hierzu einen L6tkolben und Entlotlitze.
SchlieBen Sie die Anschliisse und Drahte wieder so an,
wie sie vor dem Zerlegen waren. Fiir Einzelheiten, siehe
Abb. 11-4,
——
Zum |G-MeRwerk
Zu Motoreinheit {
Verbinder
Zoomschalterver binder
Abb. 11-1

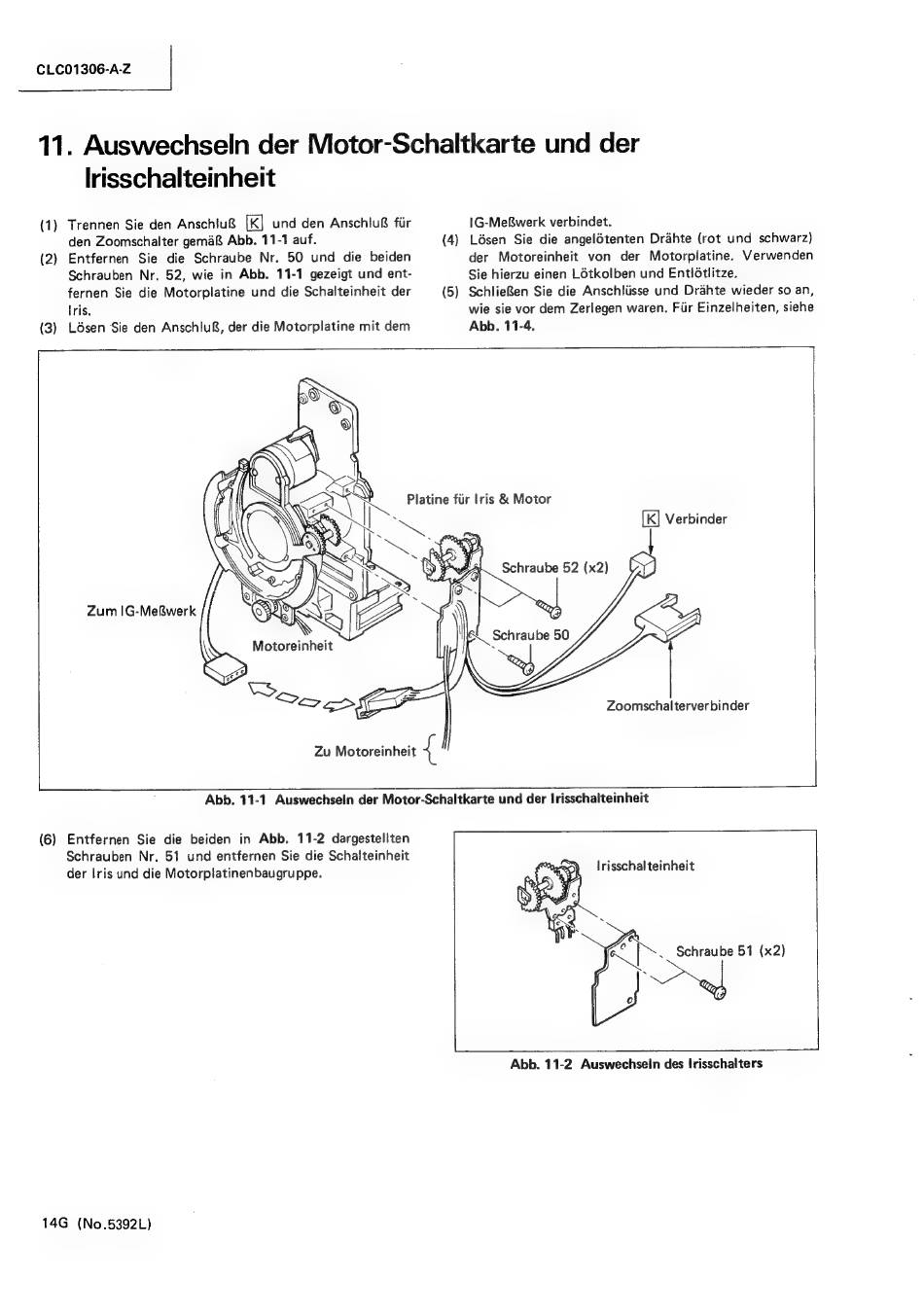

Auswechseln der Motor-Schaltkarte und der Irisschalteinheit
(6) Entfernen
Sie die beiden
in Abb.
11-2 dargesteliten
Schrauben
Nr. 51 und entfernen Sie die Schalteinheit
der Iris und die Motorplatinenbaugruppe.
14G (No.5392L)
lrisschalteinheit
ay
Schraube 51 (x2)
Abb. 11-2
Auswechseln des Irisschalters
