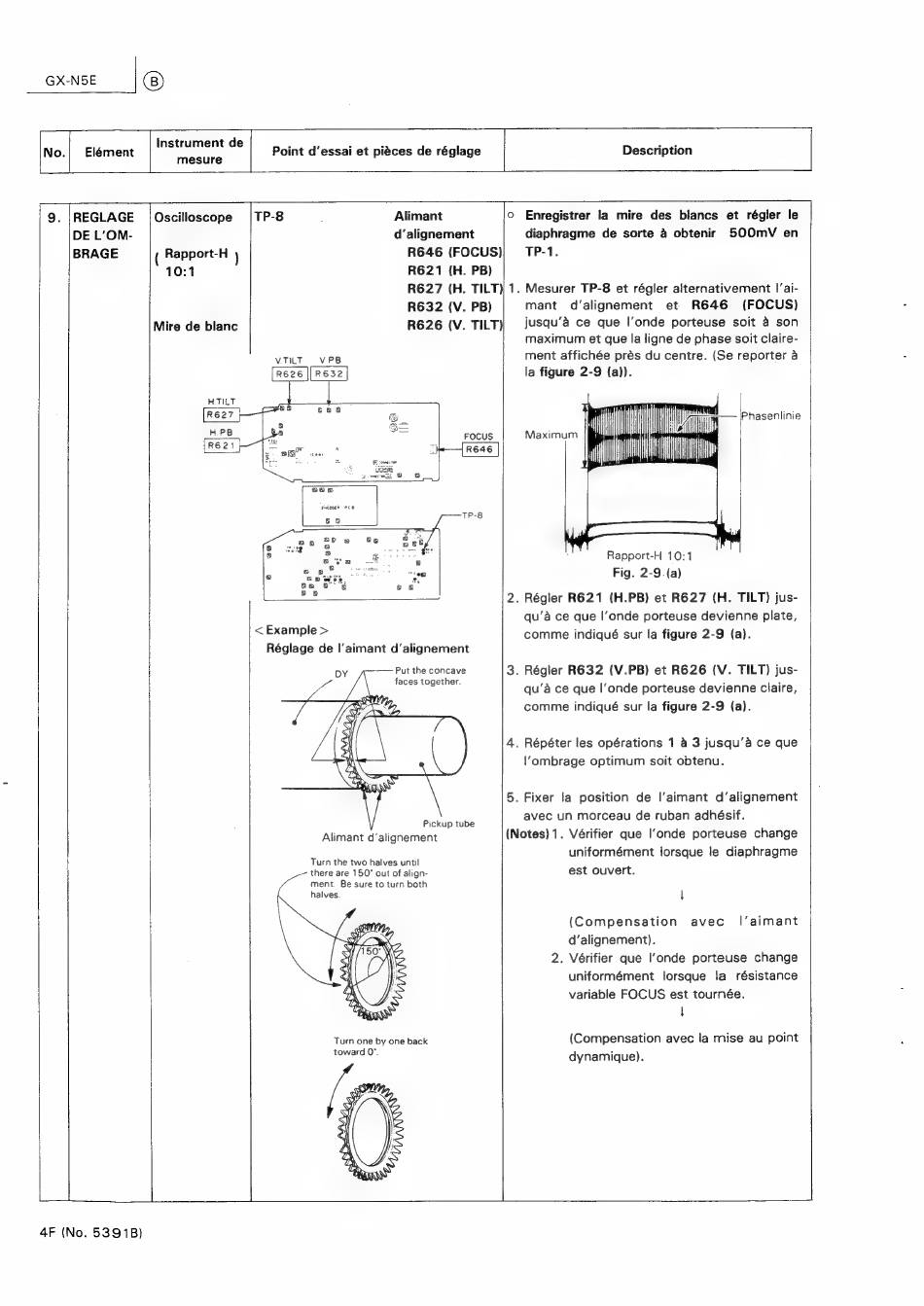

GX-N5E
No.|
Elément
Instrument de
mesure
Point d'essai et piéces de réglage
Description
9.
|REGLAGE
DE L'OM-
BRAGE
L
Oscilloscope
( Rapport-H )
10:1
Mire de blanc
TP-8
Alimant
d'alignement
R646 (FOCUS)
R621 (H. PB)
R627 (H. TILT) 1.
R632 (V. PB)
R626 (V. TILT)
VTILT
_VPB
[R632
< Example >
Réglage de I'aimant d'alignement
Put the concave
faces together.
Pickup tube
Alimant d'alignement
Turn the two halves until
there are 150° out of align-
ment.
Be sure to turn both
Turn one by one back
toward 0°.
©
Enregistrer la mire des blancs et régler le
diaphragme de sorte 4 obtenir
500mV
en
TP-1.
Mesurer TP-8 et régler alternativement |'ai-
mant
d'alignement
et
R646
(FOCUS)
jusqu'a ce que |'onde porteuse
soit 4 son
maximum et que la ligne de phase soit claire-
ment affichée prés du centre. (Se reporter a
la figure 2-9 {a)).
Maximum
Rapport-H
10:1
Fig. 2-9-(a)
2. Régler R621
(H.PB) et R627 (H. TILT) jus-
qu'a ce que |'onde porteuse devienne plate,
comme indiqué sur la figure 2-9 (a).
3. Régler R632 (V.PB) et R626 (V. TILT) jus-
qu'a ce que |'onde porteuse devienne claire,
comme indiqué sur la figure 2-9 (a).
4. Répéter les opérations 1 & 3 jusqu'a ce que
l'ombrage optimum soit obtenu.
5. Fixer la position
de l'aimant
d'alignement
avec un morceau de ruban adhésif.
(Notes) 1. Vérifier que |l'onde porteuse
change
uniformément
lorsque le diaphragme
est ouvert.
|
(Compensation
avec
l'aimant
d''alignement).
2. Vérifier que l'onde porteuse
change
uniformément
lorsque
Ja résistance
variable FOCUS est tournée.
|
(Compensation avec la mise au point
dynamique).
4F (No. 5391B)
