CLC01306-A-Z

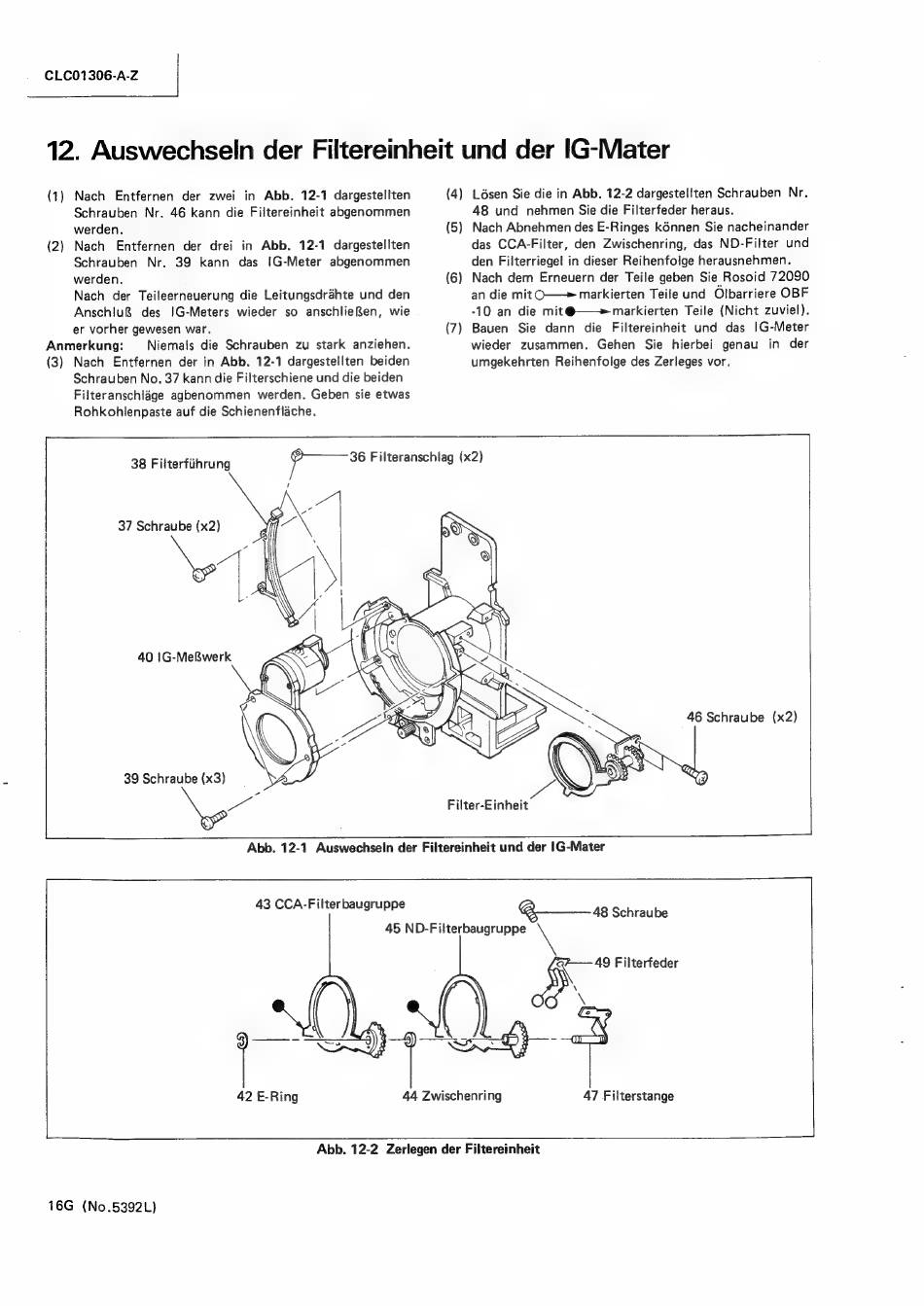

12. Auswechseln der Filtereinheit und der IG-Mater
(1)
(2)
Anmerkung:
(3)
Nach
Entfernen
der zwei
in Abb. 12-1 dargestellten
Schrauben
Nr. 46 kann die Filtereinheit abgenommen
werden,
Nach
Entfernen
der drei
in Abb.
12-1
dargestellten
Schrauben
Nr. 39 kann
das
!G-Meter
abgenommen
werden.
Nach
der Teileerneuerung die Leitungsdrahte und den
Anschiu&
des
|G-Meters
wieder
so anschlieRen,
wie
er vorher gewesen war.
Niemals die Schrauben
zu stark anziehen.
Nach
Entfernen der in Abb. 12-1 dargestellten beiden
Schrauben No, 37 kann die Filterschiene und die beiden
Filteranschlage agbenommen
werden. Geben sie etwas
Rohkohlenpaste auf die Schienenflache.
38 Filterfithrung
37 Schraube (x2)
40 1G-MeBwerk
39 Schraube (x3)
(4)
(5)
(6)
(7)
ane
Filteranschlag (x2)
Lésen Sie die in Abb. 12-2 dargestellten Schrauben
Nr.
48 und nehmen Sie die Filterfeder heraus.
Nach Abnehmen des E-Ringes kénnen Sie nacheinander
das CCA-Filter, den Zwischenring, das ND-Filter und
den Filterriegel in dieser Reihenfolge herausnehmen.
Nach dem Erneuern der Teile geben Sie Rosoid 72090
an die mitO—» markierten Teile und Olbarriere OBF
-10 an die mit@——»markierten
Teile (Nicht zuviel).
Bauen
Sie dann
die Filtereinheit
und das 1G-Meter
wieder
zusammen.
Gehen
Sie hierbei
genau
in der
umgekehrten Reihenfolge des Zerleges vor.
46 Schraube
(x2)
Filter-Einheit
Abb. 12-1
Auswechseln der Filtereinheit und der 1G-Mater
43 CCA-Filterbaugruppe
6——— 48 Schraube
45 ND-Filterbaugruppe
42 E-Ring
44 Zwischenring
Ne
49 Filterfeder
47 Filterstange
Abb. 12-2 Zerlegen der Filtereinheit
16G (No.5392L)
