| GX-N5BE
Elément
Instrument de
mesure
a
Point d'essai et piéces de réglage
Description
ze

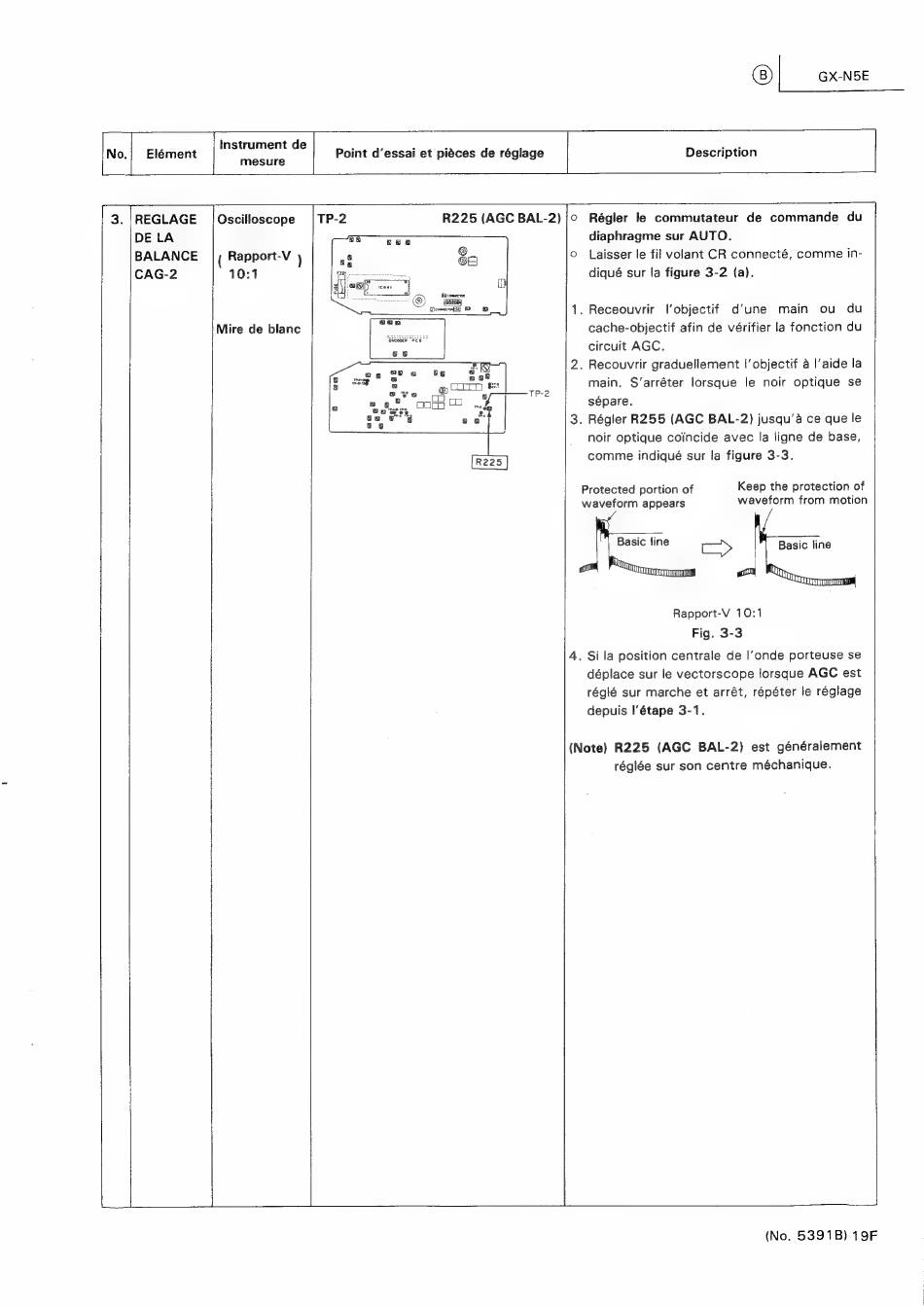

3. | REGLAGE
DE LA
BALANCE
CAG-2
Oscilloscope
( Rapport-V )
10:1
Mire de blanc
R225 (AGC BAL-2)
o |
Régler
le commutateur
de commande
du
diaphragme sur AUTO.
©
Laisser le fil volant CR connecté, comme
in-
diqué sur la figure 3-2 {a).
1. Receouvrir
l'objectif
d'une
main
ou
du
cache-objectif afin de vérifier la fonction du
circuit AGC.
2. Recouvrir graduellement |' objectif a l'aide la
main.
S'arréter
lorsque
le noir optique
se
sépare.
3. Régler R255 (AGC BAL-2) jusqu'a ce que le
noir optique coincide avec la ligne de base,
comme
indiqué sur la figure 3-3.
Keep the protection of
Protected portion of
;
waveform from motion
waveform appears
Basic line
Basic line
c>
on
Rapport-V 10:1
Fig. 3-3
4. Sila position centrale de l|'onde porteuse se
déplace sur le vectorscope lorsque AGC est
régié sur marche et arrét, répéter le réglage
depuis I'étape 3-1.
(No. 5391B) 19F
:
|
