5. Auswechseln des Gummirings
(1) Nehmen Sie Objektivkappe und Gegenlichtblende vom
Objektivkdrper ab.
(2) Nehmen
Sie
den
defekten
Gummiring
Nr. 7 vom
Objektivkérper
ab. Verwenden
Sie ein Stick
Holz,
wenn sich der Ring nicht leicht abnehmen laRt.
(3) Der Ring ist, gema& Abb. 5 angeklebt. Wenn er sich
gelockert hat, dann kann das die folgenden Ursachen
haben.
PUrsache
|
Korroktur
Der Innendurchmesser des
Verwenden Sie einen neuen
Gummirings ist zu groR,
Ring.
cs
an
der
Ober-
Gummiring abnehmen und
flache
des
Gummiringes
wieder ankleben.
oder des Zwischenringes ist
Mischung.
verwittert.
doppelt beschichtetes Klebeband
3 Gummiring
doppelt beschichtetes
doppelt beschichtetes
(4) So wird der Gummiring angeklebt:
a. Bringen Sie ein doppelt beschichtetes Klebeband an
der
umlaufenden
Nut
des
Entfernungseinstell-
ringes an (Die Langlécher vermeiden.}
b. Einen Zwischenring einlegen.
c. Am
Zwischenring doppelt beschichtetes Klebeband
aufkleben
(mu
nicht
die ganze
Oberflache
des
Zwischenringes bedecken.)
d. Den Gummiring,
wie in Abb.
5 @) gezeigt, auf-
passen.
(5) Gegenlichtblende und Objektivkappe wieder anbauen.
Zoom-Ring
Zoom-Hebel
@

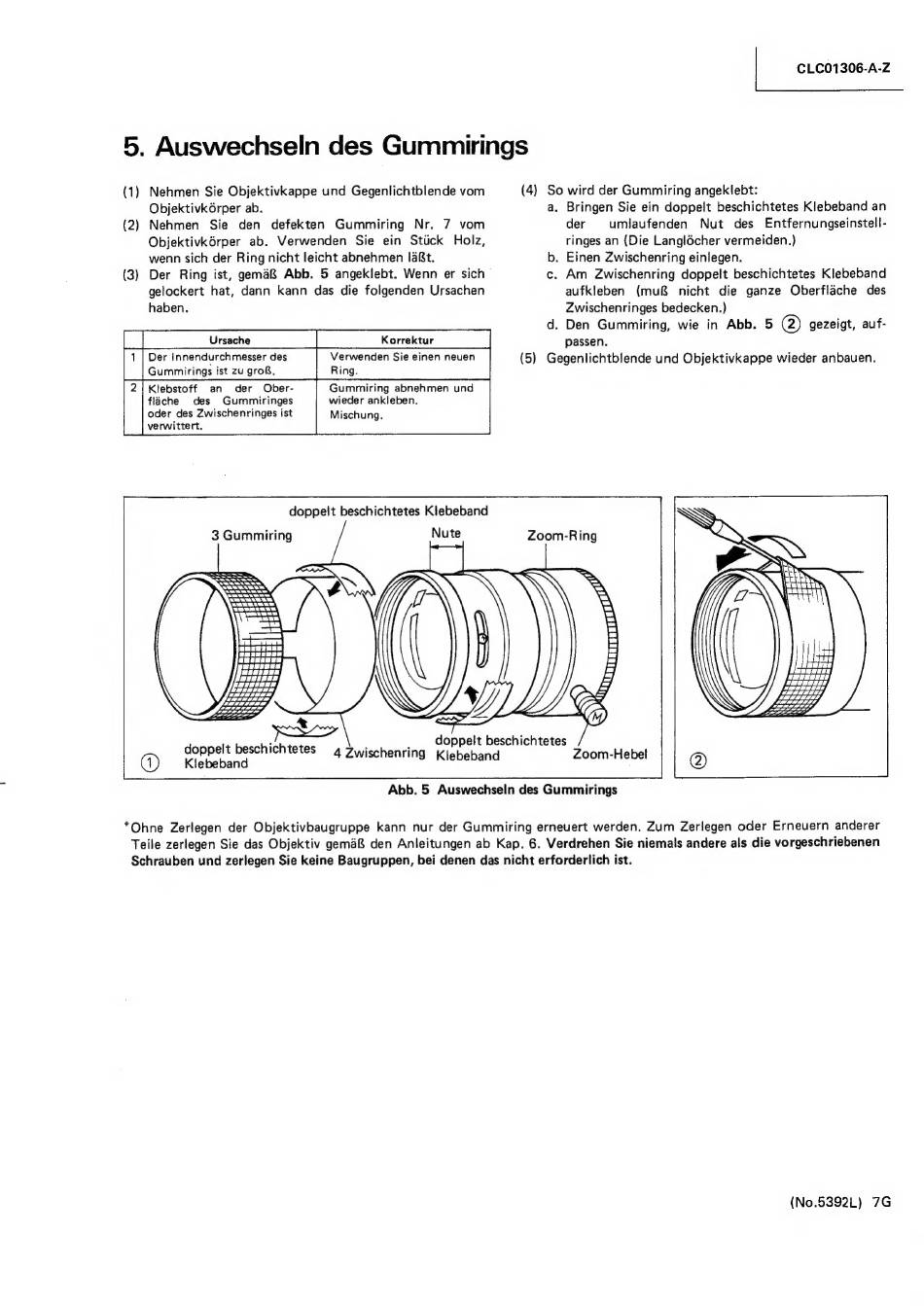

Abb. 5 Auswechseln des Gummirings
*Ohne
Zerlegen der Objektivbaugruppe
kann nur der Gummiring erneuert werden. Zum Zerlegen oder Erneuern anderer
Teile zerlegen Sie das Objektiv gema& den Anleitungen ab Kap. 6. Verdrehen Sie niemals andere als die vorgeschriebenen
Schrauben und zerlegen Sie keine Baugruppen, bei denen das nicht erforderlich ist.
(No.5392L)
