CLC01306-A-Z
= a
13 Drahtfeder (x4)
16 Friktionsring
18 Friktionsring
20 C-ring
12 Zoomringbaugruppe
15 Zwischenring
17 Zoomzahnrad
19 Montagering

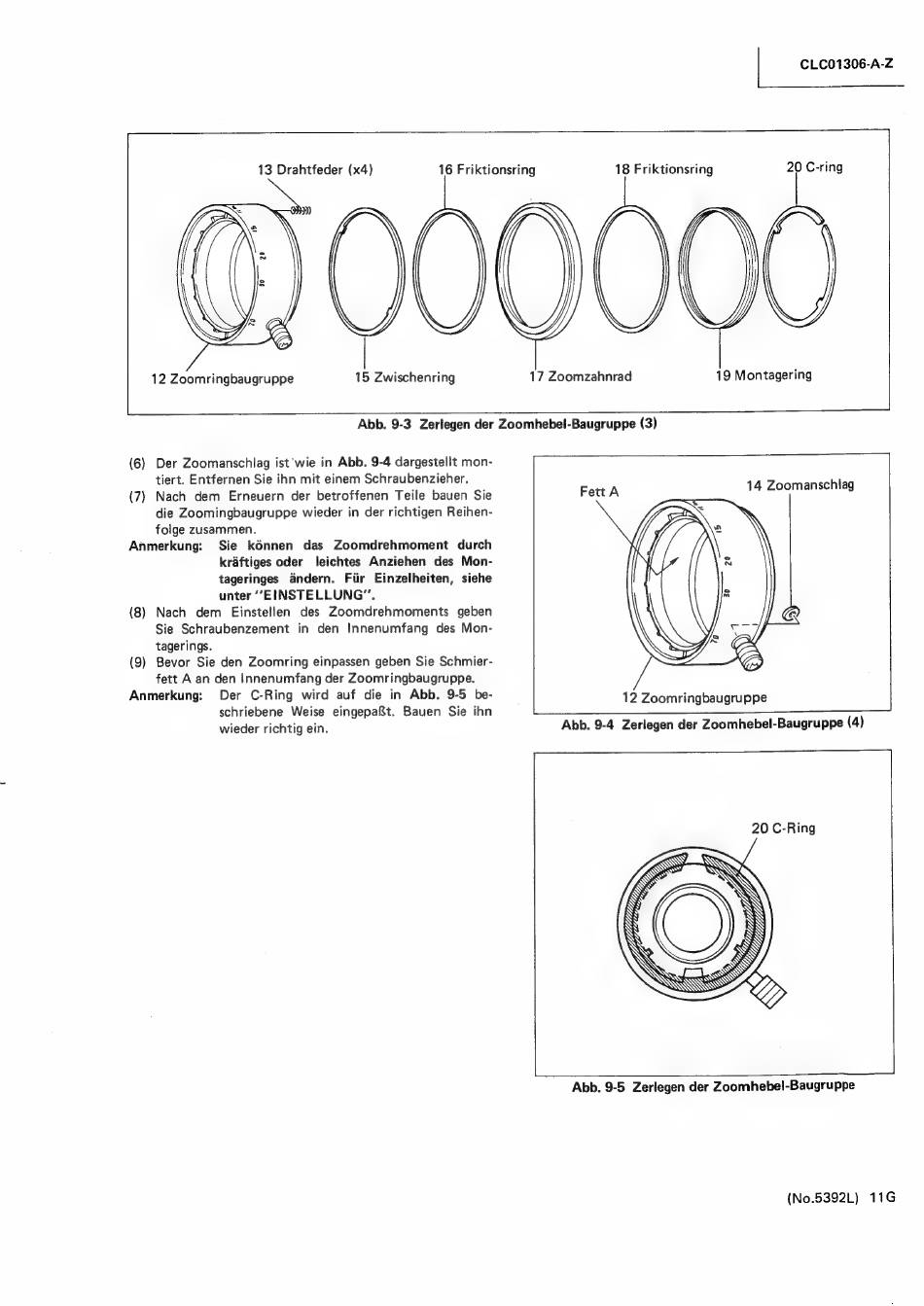

Abb. 9-3 Zerlegen der Zoomhebel-Baugruppe (3)
(6) Der Zoomanschlag ist'wie in Abb. 9-4 dargestellt mon-
tiert. Entfernen Sie ihn mit einem Schraubenzieher.
(7) Nach
dem
Erneuern der betroffenen Teile bauen Sie
die Zoomingbaugruppe wieder in der richtigen Reihen-
folge zusammen.
Anmerkung:
Sie
kénnen
das
Zoomdrehmoment
durch
kraftiges oder
leichtes Anziehen
des Mon-
tageringes
4ndern.
Fiir Einzelheiten,
siehe
unter "EINSTELLUNG".
(8) Nach
dem
Einstellen
des Zoomdrehmoments
geben
Sie Schraubenzement
in den Innenumfang
des Mon-
tagerings.
(9) Bevor Sie den Zoomring einpassen geben Sie Schmier-
fett A an den Innenumfang der Zoomringbaugruppe.
Anmerkung:
Der
C-Ring
wird auf die in Abb. 9-5 be-
schriebene
Weise
eingepa&t.
Bauen
Sie ihn
wieder richtig ein.
14 Zoomanschlag
12 Zoomringbaugruppe
Abb. 9-4 Zerlegen der Zoomhebel-Baugruppe (4)
4
20 C-Ring
(No.5392L)
11G
