Informationen zum Hauptmenü Monitordaten
Die Werte des Menüs werden durch Antippen des Symbols
fen.
Die hier beschriebenen Menüs beziehen sich nur auf das Regelgerät mit
den eingesetzten Modulen FM-MM, FM-MW und FM-SI.
Die angezeigten Monitordaten sind abhängig von den Einstellungen, den
eingebauten Modulen und vom Wärmeerzeuger.
Mit dem Menü Erweiterte Monitordaten der Anlage bereitstellen
werden die Soll- und Istwerte angezeigt.
Um das Menü Erweiterte Monitordaten der Anlage bereitstellen
aufzurufen:
▶ Im Servicemenü das Symbol
▶ Den gewünschten Bereich antippen.
Die möglichen Monitordaten werden in der Übersicht angezeigt.
1
2
3
8

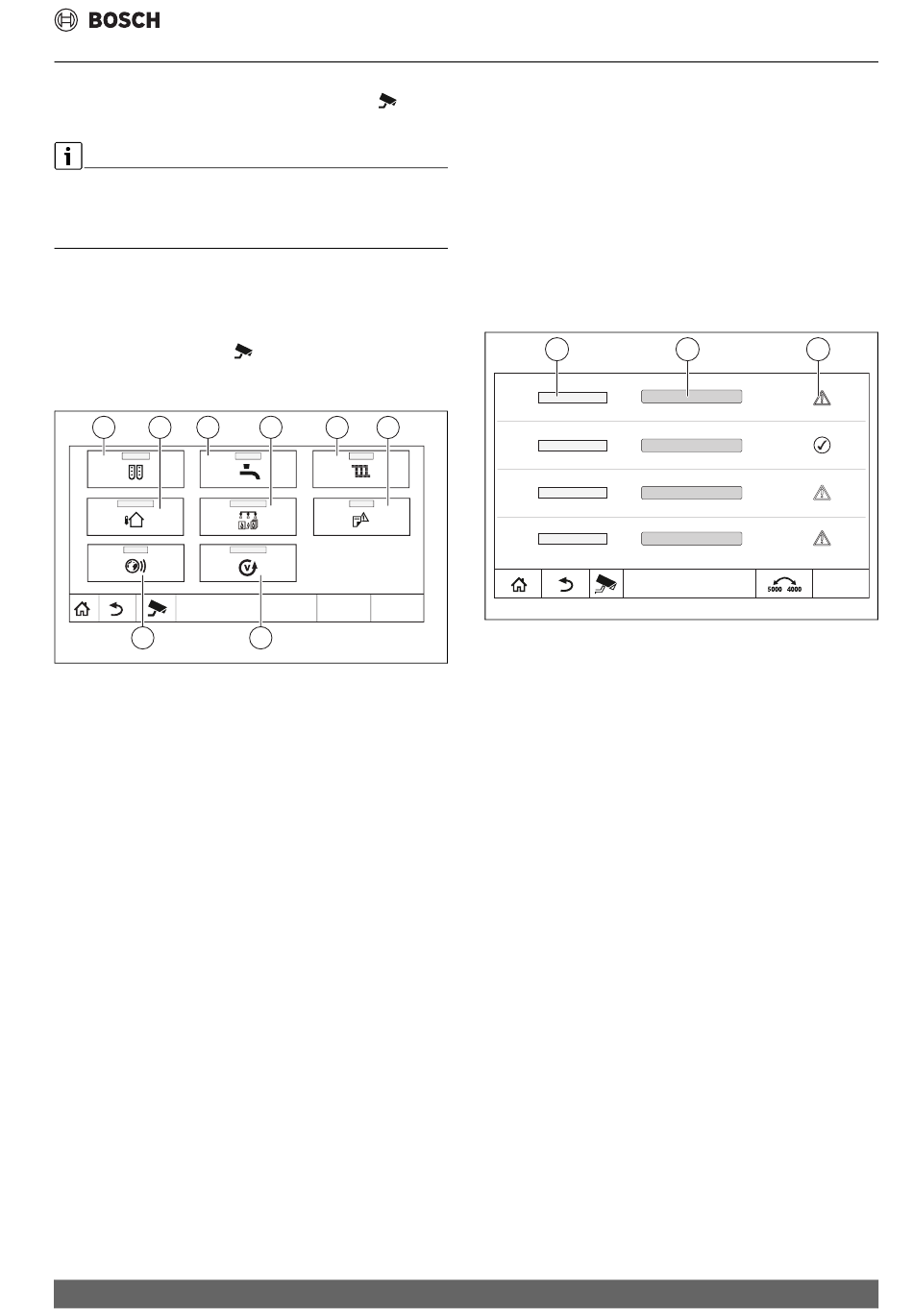

Bild 53 Übersicht Infomenü (Beispiel)
[1]
Modulkonfiguration
[2]
Außentemperatur
[3]
Warmwasser
[4]
Wärmeerzeugung
[5]
Heizkreisdaten
[6]
Störungshistorie
[7]
Version
[8]
Konnektivität
Je nach Bereich werden z. B. folgende Informationen angezeigt:
• Zustand der Sicherheitseinrichtungen
• Temperaturen
• Betriebsarten
• Betriebsstunden
• Störungen
• Soll- und Istwerte
