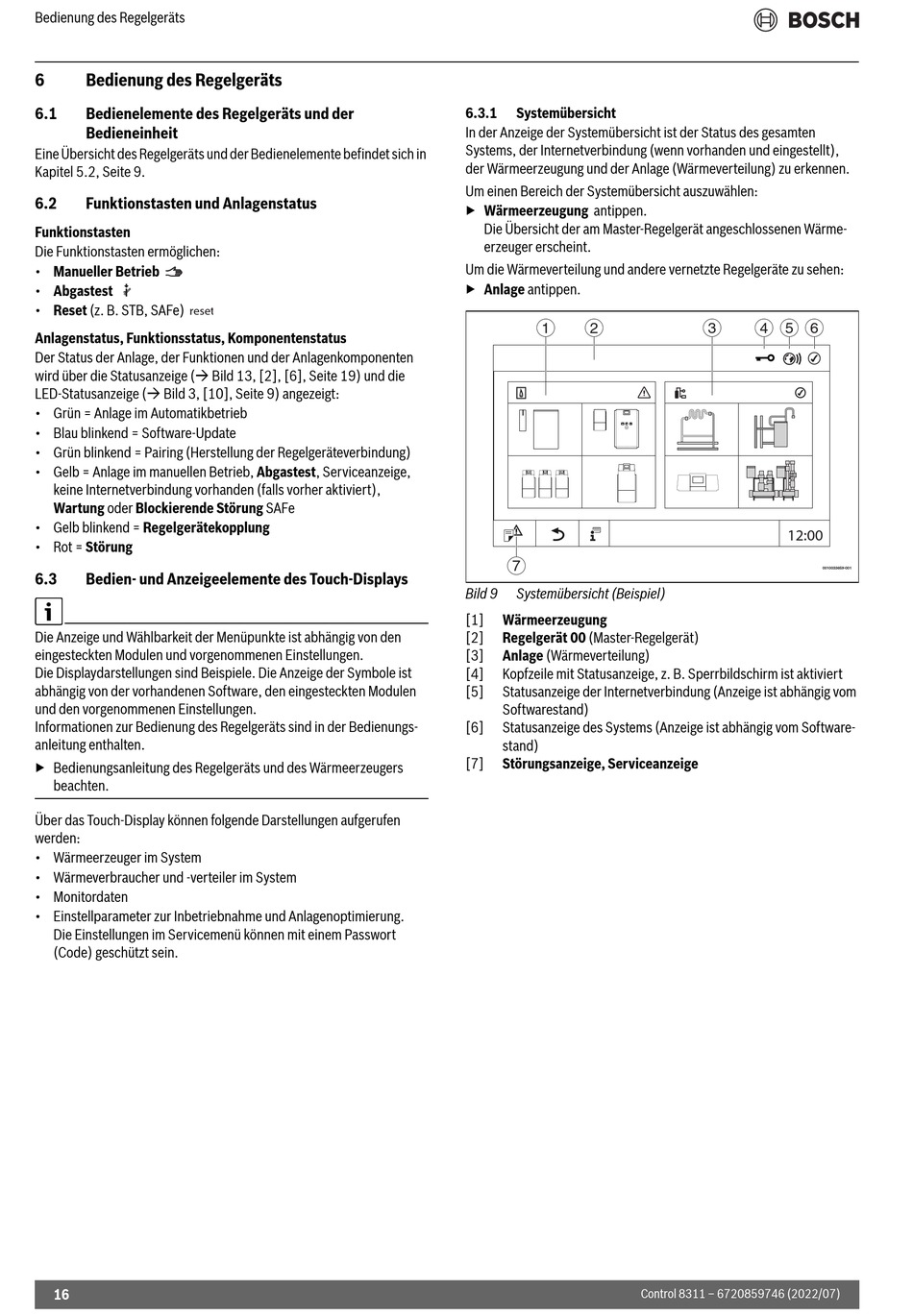

Bedienung des Regelgeräts
6
Bedienung des Regelgeräts
6.1
Bedienelemente des Regelgeräts und der
Bedieneinheit
Eine Übersicht des Regelgeräts und der Bedienelemente befindet sich in
Kapitel 5.2, Seite 9.
6.2
Funktionstasten und Anlagenstatus
Funktionstasten
Die Funktionstasten ermöglichen:
• Manueller Betrieb
• Abgastest
• Reset (z. B. STB, SAFe)
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der Anlage, der Funktionen und der Anlagenkomponenten
wird über die Statusanzeige ( Bild 13, [2], [6], Seite 19) und die
LED-Statusanzeige ( Bild 3, [10], Seite 9) angezeigt:
• Grün = Anlage im Automatikbetrieb
• Blau blinkend = Software-Update
• Grün blinkend = Pairing (Herstellung der Regelgeräteverbindung)
• Gelb = Anlage im manuellen Betrieb, Abgastest, Serviceanzeige,
keine Internetverbindung vorhanden (falls vorher aktiviert),
Wartung oder Blockierende Störung SAFe
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
6.3
Bedien- und Anzeigeelemente des Touch-Displays
Die Anzeige und Wählbarkeit der Menüpunkte ist abhängig von den
eingesteckten Modulen und vorgenommenen Einstellungen.
Die Displaydarstellungen sind Beispiele. Die Anzeige der Symbole ist
abhängig von der vorhandenen Software, den eingesteckten Modulen
und den vorgenommenen Einstellungen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts und des Wärmeerzeugers
beachten.
Über das Touch-Display können folgende Darstellungen aufgerufen
werden:
• Wärmeerzeuger im System
• Wärmeverbraucher und -verteiler im System
• Monitordaten
• Einstellparameter zur Inbetriebnahme und Anlagenoptimierung.
Die Einstellungen im Servicemenü können mit einem Passwort
(Code) geschützt sein.
16
6.3.1
Systemübersicht
In der Anzeige der Systemübersicht ist der Status des gesamten
Systems, der Internetverbindung (wenn vorhanden und eingestellt),
der Wärmeerzeugung und der Anlage (Wärmeverteilung) zu erkennen.
Um einen Bereich der Systemübersicht auszuwählen:
▶ Wärmeerzeugung antippen.
Die Übersicht der am Master-Regelgerät angeschlossenen Wärme-
erzeuger erscheint.
Um die Wärmeverteilung und andere vernetzte Regelgeräte zu sehen:
▶ Anlage antippen.
1
2
7
Bild 9
Systemübersicht (Beispiel)
[1]
Wärmeerzeugung
[2]
Regelgerät 00 (Master-Regelgerät)
[3]
Anlage (Wärmeverteilung)
[4]
Kopfzeile mit Statusanzeige, z. B. Sperrbildschirm ist aktiviert
[5]
Statusanzeige der Internetverbindung (Anzeige ist abhängig vom
Softwarestand)
[6]
Statusanzeige des Systems (Anzeige ist abhängig vom Software-
stand)
[7]
Störungsanzeige, Serviceanzeige
3
4
5
6
12:00
Control 8311 – 6720859746 (2022/07)
0010033659-001
