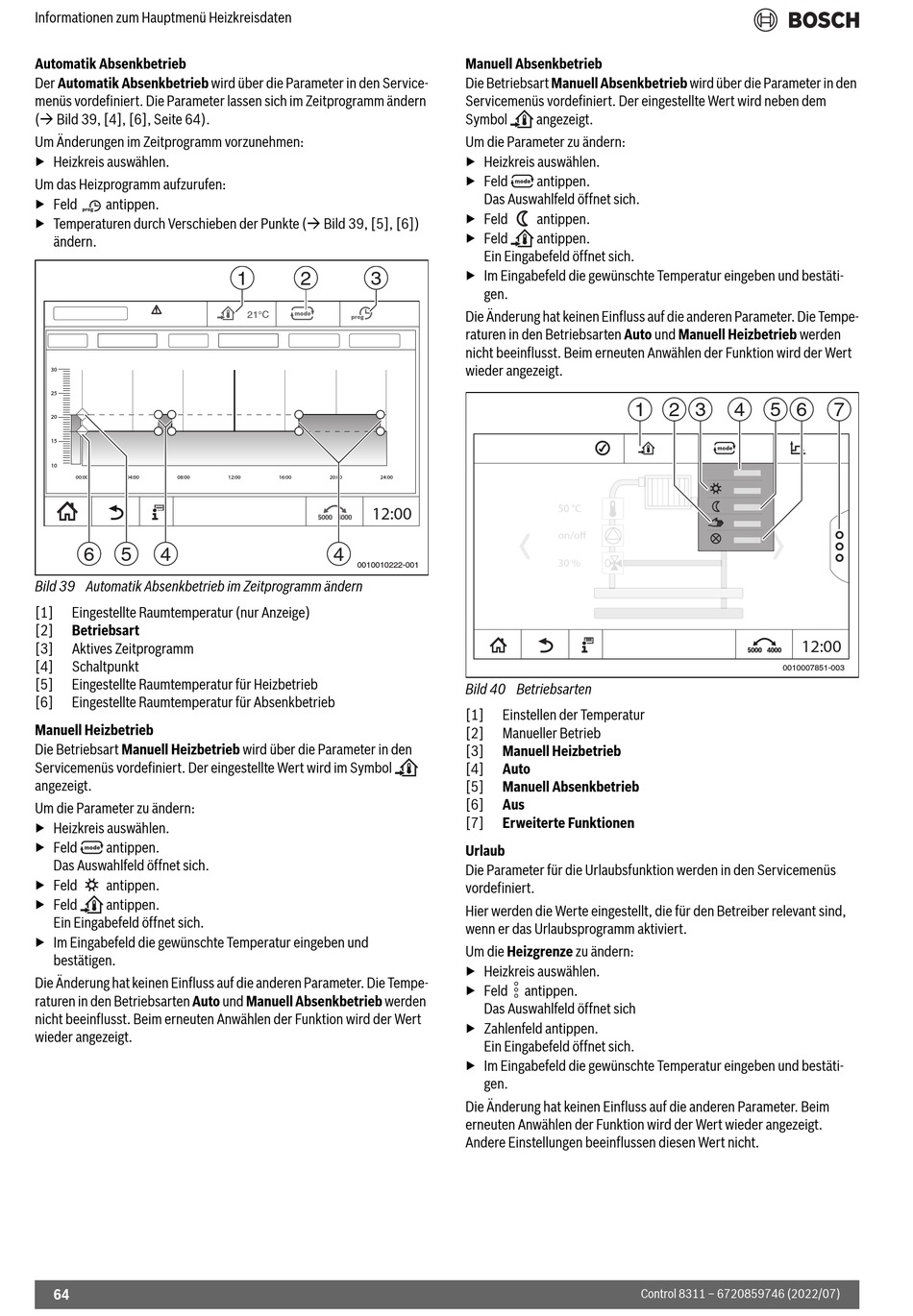

Informationen zum Hauptmenü Heizkreisdaten
Automatik Absenkbetrieb
Der Automatik Absenkbetrieb wird über die Parameter in den Service-
menüs vordefiniert. Die Parameter lassen sich im Zeitprogramm ändern
( Bild 39, [4], [6], Seite 64).
Um Änderungen im Zeitprogramm vorzunehmen:
▶ Heizkreis auswählen.
Um das Heizprogramm aufzurufen:
▶ Feld
antippen.
▶ Temperaturen durch Verschieben der Punkte ( Bild 39, [5], [6])
ändern.
30
25
20
15
10
00:00
04:00
08:00
6
5
4
Bild 39 Automatik Absenkbetrieb im Zeitprogramm ändern
[1]
Eingestellte Raumtemperatur (nur Anzeige)
[2]
Betriebsart
[3]
Aktives Zeitprogramm
[4]
Schaltpunkt
[5]
Eingestellte Raumtemperatur für Heizbetrieb
[6]
Eingestellte Raumtemperatur für Absenkbetrieb
Manuell Heizbetrieb
Die Betriebsart Manuell Heizbetrieb wird über die Parameter in den
Servicemenüs vordefiniert. Der eingestellte Wert wird im Symbol
angezeigt.
Um die Parameter zu ändern:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Feld
antippen.
▶ Feld
antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und
bestätigen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Die Tempe-
raturen in den Betriebsarten Auto und Manuell Absenkbetrieb werden
nicht beeinflusst. Beim erneuten Anwählen der Funktion wird der Wert
wieder angezeigt.
64
1
2
3
21°C
12:00
16:00
20:00
24:00
12:00
4
0010010222-001
Manuell Absenkbetrieb
Die Betriebsart Manuell Absenkbetrieb wird über die Parameter in den
Servicemenüs vordefiniert. Der eingestellte Wert wird neben dem
Symbol
angezeigt.
Um die Parameter zu ändern:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Feld
antippen.
▶ Feld
antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Die Tempe-
raturen in den Betriebsarten Auto und Manuell Heizbetrieb werden
nicht beeinflusst. Beim erneuten Anwählen der Funktion wird der Wert
wieder angezeigt.
1
50 °C
on/off
30 %
Bild 40 Betriebsarten
[1]
Einstellen der Temperatur
[2]
Manueller Betrieb
[3]
Manuell Heizbetrieb
[4]
Auto
[5]
Manuell Absenkbetrieb
[6]
Aus
[7]
Erweiterte Funktionen
Urlaub
Die Parameter für die Urlaubsfunktion werden in den Servicemenüs
vordefiniert.
Hier werden die Werte eingestellt, die für den Betreiber relevant sind,
wenn er das Urlaubsprogramm aktiviert.
Um die Heizgrenze zu ändern:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich
▶ Zahlenfeld antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und bestäti-
gen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Beim
erneuten Anwählen der Funktion wird der Wert wieder angezeigt.
Andere Einstellungen beeinflussen diesen Wert nicht.
2
3
4
5 6
12:00
0010007851-003
Control 8311 – 6720859746 (2022/07)
