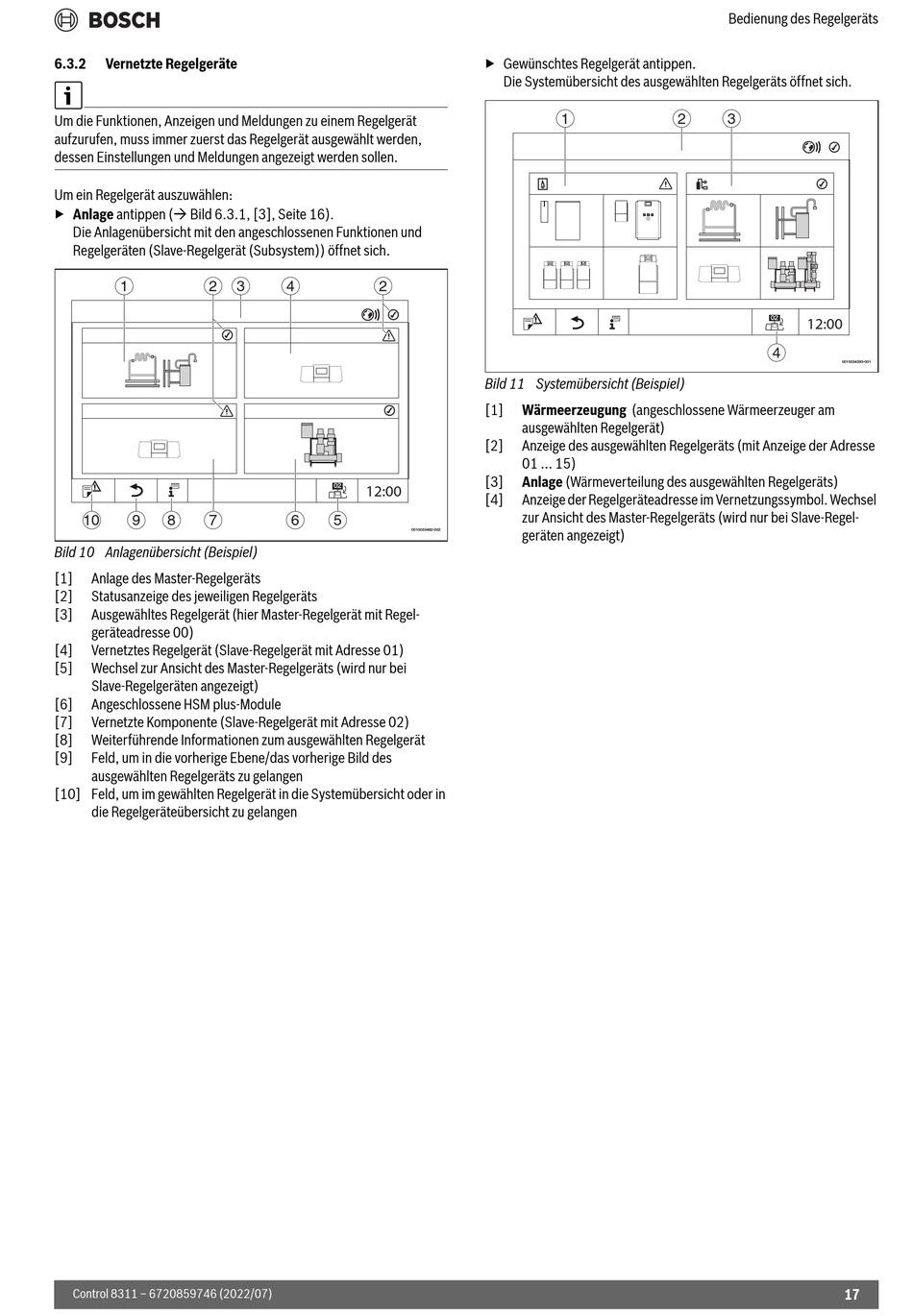

6.3.2
Vernetzte Regelgeräte
Um die Funktionen, Anzeigen und Meldungen zu einem Regelgerät
aufzurufen, muss immer zuerst das Regelgerät ausgewählt werden,
dessen Einstellungen und Meldungen angezeigt werden sollen.
Um ein Regelgerät auszuwählen:
▶ Anlage antippen ( Bild 6.3.1, [3], Seite 16).
Die Anlagenübersicht mit den angeschlossenen Funktionen und
Regelgeräten (Slave-Regelgerät (Subsystem)) öffnet sich.
1
2
10
9
8
7
Bild 10 Anlagenübersicht (Beispiel)
[1]
Anlage des Master-Regelgeräts
[2]
Statusanzeige des jeweiligen Regelgeräts
[3]
Ausgewähltes Regelgerät (hier Master-Regelgerät mit Regel-
geräteadresse 00)
[4]
Vernetztes Regelgerät (Slave-Regelgerät mit Adresse 01)
[5]
Wechsel zur Ansicht des Master-Regelgeräts (wird nur bei
Slave-Regelgeräten angezeigt)
[6]
Angeschlossene HSM plus-Module
[7]
Vernetzte Komponente (Slave-Regelgerät mit Adresse 02)
[8]
Weiterführende Informationen zum ausgewählten Regelgerät
[9]
Feld, um in die vorherige Ebene/das vorherige Bild des
ausgewählten Regelgeräts zu gelangen
[10] Feld, um im gewählten Regelgerät in die Systemübersicht oder in
die Regelgeräteübersicht zu gelangen
Control 8311 – 6720859746 (2022/07)
3
4
2
02
12:00
6
5
▶ Gewünschtes Regelgerät antippen.
Die Systemübersicht des ausgewählten Regelgeräts öffnet sich.
1
Bild 11 Systemübersicht (Beispiel)
[1]
Wärmeerzeugung (angeschlossene Wärmeerzeuger am
ausgewählten Regelgerät)
[2]
Anzeige des ausgewählten Regelgeräts (mit Anzeige der Adresse
01 ... 15)
[3]
Anlage (Wärmeverteilung des ausgewählten Regelgeräts)
[4]
Anzeige der Regelgeräteadresse im Vernetzungssymbol. Wechsel
zur Ansicht des Master-Regelgeräts (wird nur bei Slave-Regel-
0010033482-002
geräten angezeigt)
Bedienung des Regelgeräts
2
3
02
12:00
4
0010034393-001
17
