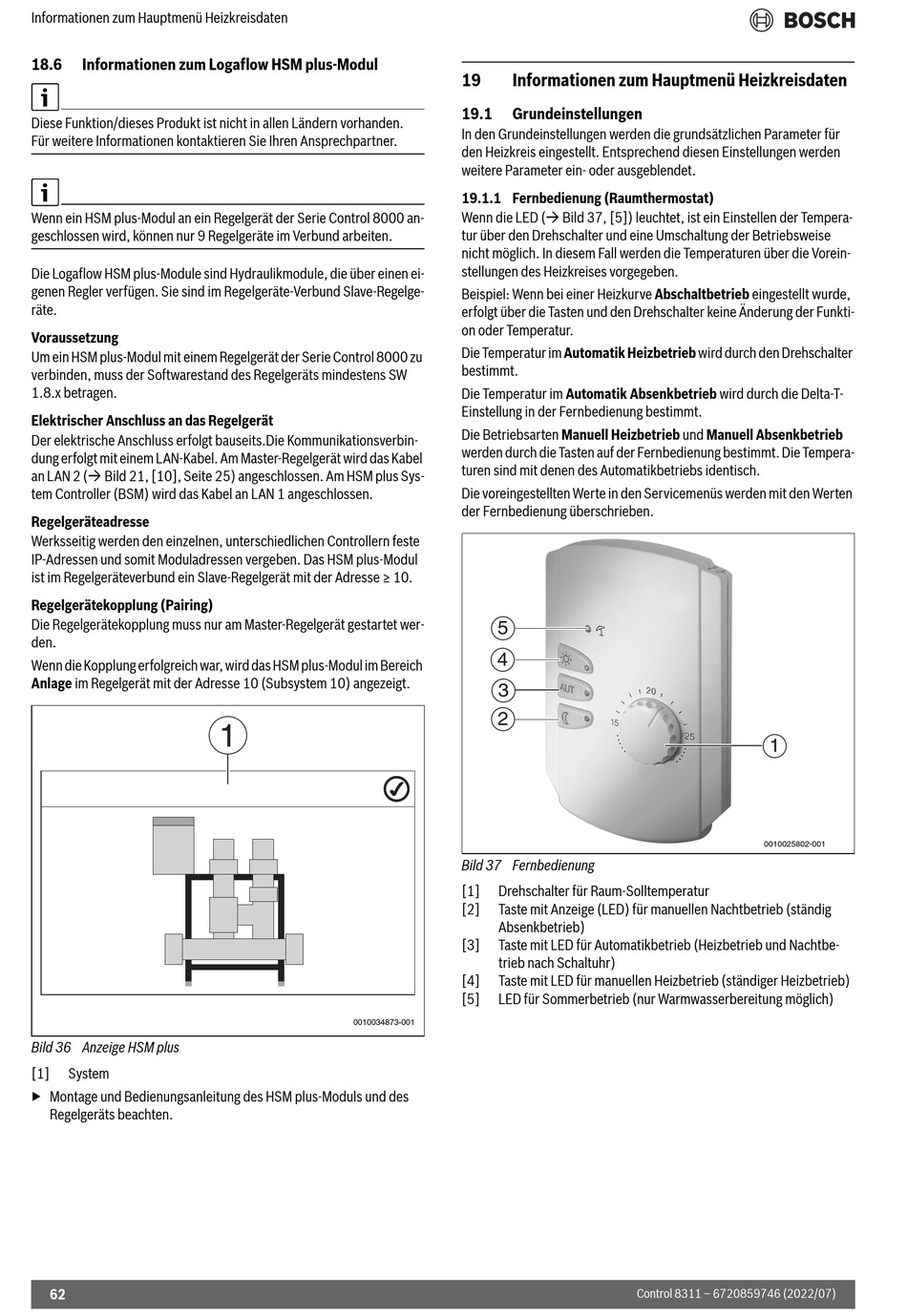

Informationen zum Hauptmenü Heizkreisdaten
18.6
Informationen zum Logaflow HSM plus-Modul
Diese Funktion/dieses Produkt ist nicht in allen Ländern vorhanden.
Für weitere Informationen kontaktieren Sie Ihren Ansprechpartner.
Wenn ein HSM plus-Modul an ein Regelgerät der Serie Control 8000 an-
geschlossen wird, können nur 9 Regelgeräte im Verbund arbeiten.
Die Logaflow HSM plus-Module sind Hydraulikmodule, die über einen ei-
genen Regler verfügen. Sie sind im Regelgeräte-Verbund Slave-Regelge-
räte.
Voraussetzung
Um ein HSM plus-Modul mit einem Regelgerät der Serie Control 8000 zu
verbinden, muss der Softwarestand des Regelgeräts mindestens SW
1.8.x betragen.
Elektrischer Anschluss an das Regelgerät
Der elektrische Anschluss erfolgt bauseits.Die Kommunikationsverbin-
dung erfolgt mit einem LAN-Kabel. Am Master-Regelgerät wird das Kabel
an LAN 2 ( Bild 21, [10], Seite 25) angeschlossen. Am HSM plus Sys-
tem Controller (BSM) wird das Kabel an LAN 1 angeschlossen.
Regelgeräteadresse
Werksseitig werden den einzelnen, unterschiedlichen Controllern feste
IP-Adressen und somit Moduladressen vergeben. Das HSM plus-Modul
ist im Regelgeräteverbund ein Slave-Regelgerät mit der Adresse ≥ 10.
Regelgerätekopplung (Pairing)
Die Regelgerätekopplung muss nur am Master-Regelgerät gestartet wer-
den.
Wenn die Kopplung erfolgreich war, wird das HSM plus-Modul im Bereich
Anlage im Regelgerät mit der Adresse 10 (Subsystem 10) angezeigt.
Bild 36 Anzeige HSM plus
[1]
System
▶ Montage und Bedienungsanleitung des HSM plus-Moduls und des
Regelgeräts beachten.
62
1
0010034873-001
19
Informationen zum Hauptmenü Heizkreisdaten
19.1
Grundeinstellungen
In den Grundeinstellungen werden die grundsätzlichen Parameter für
den Heizkreis eingestellt. Entsprechend diesen Einstellungen werden
weitere Parameter ein- oder ausgeblendet.
19.1.1 Fernbedienung (Raumthermostat)
Wenn die LED ( Bild 37, [5]) leuchtet, ist ein Einstellen der Tempera-
tur über den Drehschalter und eine Umschaltung der Betriebsweise
nicht möglich. In diesem Fall werden die Temperaturen über die Vorein-
stellungen des Heizkreises vorgegeben.
Beispiel: Wenn bei einer Heizkurve Abschaltbetrieb eingestellt wurde,
erfolgt über die Tasten und den Drehschalter keine Änderung der Funkti-
on oder Temperatur.
Die Temperatur im Automatik Heizbetrieb wird durch den Drehschalter
bestimmt.
Die Temperatur im Automatik Absenkbetrieb wird durch die Delta-T-
Einstellung in der Fernbedienung bestimmt.
Die Betriebsarten Manuell Heizbetrieb und Manuell Absenkbetrieb
werden durch die Tasten auf der Fernbedienung bestimmt. Die Tempera-
turen sind mit denen des Automatikbetriebs identisch.
Die voreingestellten Werte in den Servicemenüs werden mit den Werten
der Fernbedienung überschrieben.
5
4
3
2
Bild 37 Fernbedienung
[1]
Drehschalter für Raum-Solltemperatur
[2]
Taste mit Anzeige (LED) für manuellen Nachtbetrieb (ständig
Absenkbetrieb)
[3]
Taste mit LED für Automatikbetrieb (Heizbetrieb und Nachtbe-
trieb nach Schaltuhr)
[4]
Taste mit LED für manuellen Heizbetrieb (ständiger Heizbetrieb)
[5]
LED für Sommerbetrieb (nur Warmwasserbereitung möglich)
1
0010025802-001
Control 8311 – 6720859746 (2022/07)
