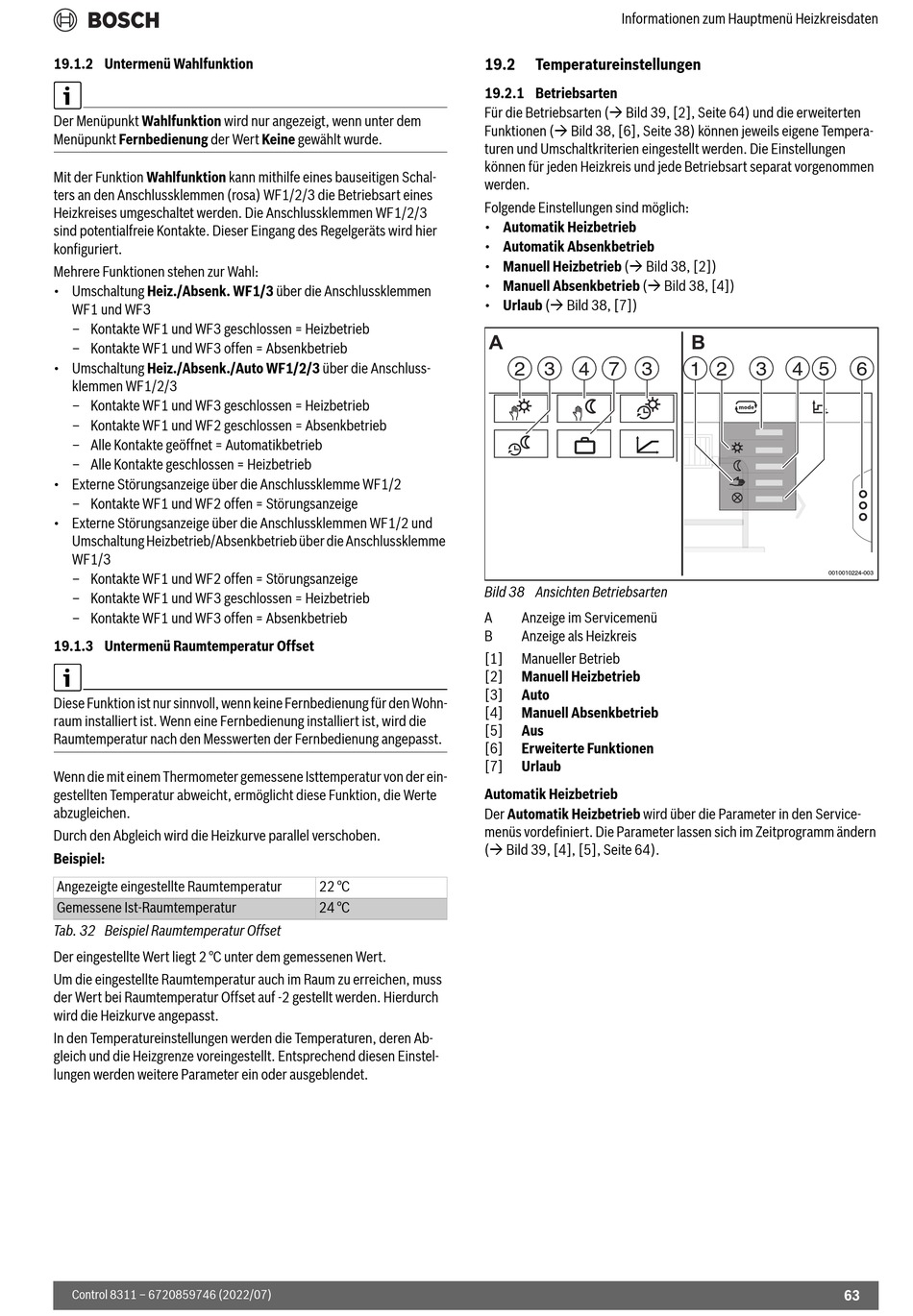

19.1.2 Untermenü Wahlfunktion
Der Menüpunkt Wahlfunktion wird nur angezeigt, wenn unter dem
Menüpunkt Fernbedienung der Wert Keine gewählt wurde.
Mit der Funktion Wahlfunktion kann mithilfe eines bauseitigen Schal-
ters an den Anschlussklemmen (rosa) WF1/2/3 die Betriebsart eines
Heizkreises umgeschaltet werden. Die Anschlussklemmen WF1/2/3
sind potentialfreie Kontakte. Dieser Eingang des Regelgeräts wird hier
konfiguriert.
Mehrere Funktionen stehen zur Wahl:
• Umschaltung Heiz./Absenk. WF1/3 über die Anschlussklemmen
WF1 und WF3
– Kontakte WF1 und WF3 geschlossen = Heizbetrieb
– Kontakte WF1 und WF3 offen = Absenkbetrieb
• Umschaltung Heiz./Absenk./Auto WF1/2/3 über die Anschluss-
klemmen WF1/2/3
– Kontakte WF1 und WF3 geschlossen = Heizbetrieb
– Kontakte WF1 und WF2 geschlossen = Absenkbetrieb
– Alle Kontakte geöffnet = Automatikbetrieb
– Alle Kontakte geschlossen = Heizbetrieb
• Externe Störungsanzeige über die Anschlussklemme WF1/2
– Kontakte WF1 und WF2 offen = Störungsanzeige
• Externe Störungsanzeige über die Anschlussklemmen WF1/2 und
Umschaltung Heizbetrieb/Absenkbetrieb über die Anschlussklemme
WF1/3
– Kontakte WF1 und WF2 offen = Störungsanzeige
– Kontakte WF1 und WF3 geschlossen = Heizbetrieb
– Kontakte WF1 und WF3 offen = Absenkbetrieb
19.1.3 Untermenü Raumtemperatur Offset
Diese Funktion ist nur sinnvoll, wenn keine Fernbedienung für den Wohn-
raum installiert ist. Wenn eine Fernbedienung installiert ist, wird die
Raumtemperatur nach den Messwerten der Fernbedienung angepasst.
Wenn die mit einem Thermometer gemessene Isttemperatur von der ein-
gestellten Temperatur abweicht, ermöglicht diese Funktion, die Werte
abzugleichen.
Durch den Abgleich wird die Heizkurve parallel verschoben.
Beispiel:
Angezeigte eingestellte Raumtemperatur
Gemessene Ist-Raumtemperatur
Tab. 32 Beispiel Raumtemperatur Offset
Der eingestellte Wert liegt 2 °C unter dem gemessenen Wert.
Um die eingestellte Raumtemperatur auch im Raum zu erreichen, muss
der Wert bei Raumtemperatur Offset auf -2 gestellt werden. Hierdurch
wird die Heizkurve angepasst.
In den Temperatureinstellungen werden die Temperaturen, deren Ab-
gleich und die Heizgrenze voreingestellt. Entsprechend diesen Einstel-
lungen werden weitere Parameter ein oder ausgeblendet.
Control 8311 – 6720859746 (2022/07)
19.2
19.2.1 Betriebsarten
Für die Betriebsarten ( Bild 39, [2], Seite 64) und die erweiterten
Funktionen ( Bild 38, [6], Seite 38) können jeweils eigene Tempera-
turen und Umschaltkriterien eingestellt werden. Die Einstellungen
können für jeden Heizkreis und jede Betriebsart separat vorgenommen
werden.
Folgende Einstellungen sind möglich:
• Automatik Heizbetrieb
• Automatik Absenkbetrieb
• Manuell Heizbetrieb ( Bild 38, [2])
• Manuell Absenkbetrieb ( Bild 38, [4])
• Urlaub ( Bild 38, [7])
A
Bild 38 Ansichten Betriebsarten
A
B
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Automatik Heizbetrieb
Der Automatik Heizbetrieb wird über die Parameter in den Service-
menüs vordefiniert. Die Parameter lassen sich im Zeitprogramm ändern
( Bild 39, [4], [5], Seite 64).
22 °C
24 °C
Informationen zum Hauptmenü Heizkreisdaten
Temperatureinstellungen
2
3
4
7
3
Anzeige im Servicemenü
Anzeige als Heizkreis
Manueller Betrieb
Manuell Heizbetrieb
Auto
Manuell Absenkbetrieb
Aus
Erweiterte Funktionen
Urlaub
B
1
2
3
4
5
6
0010010224-003
63
