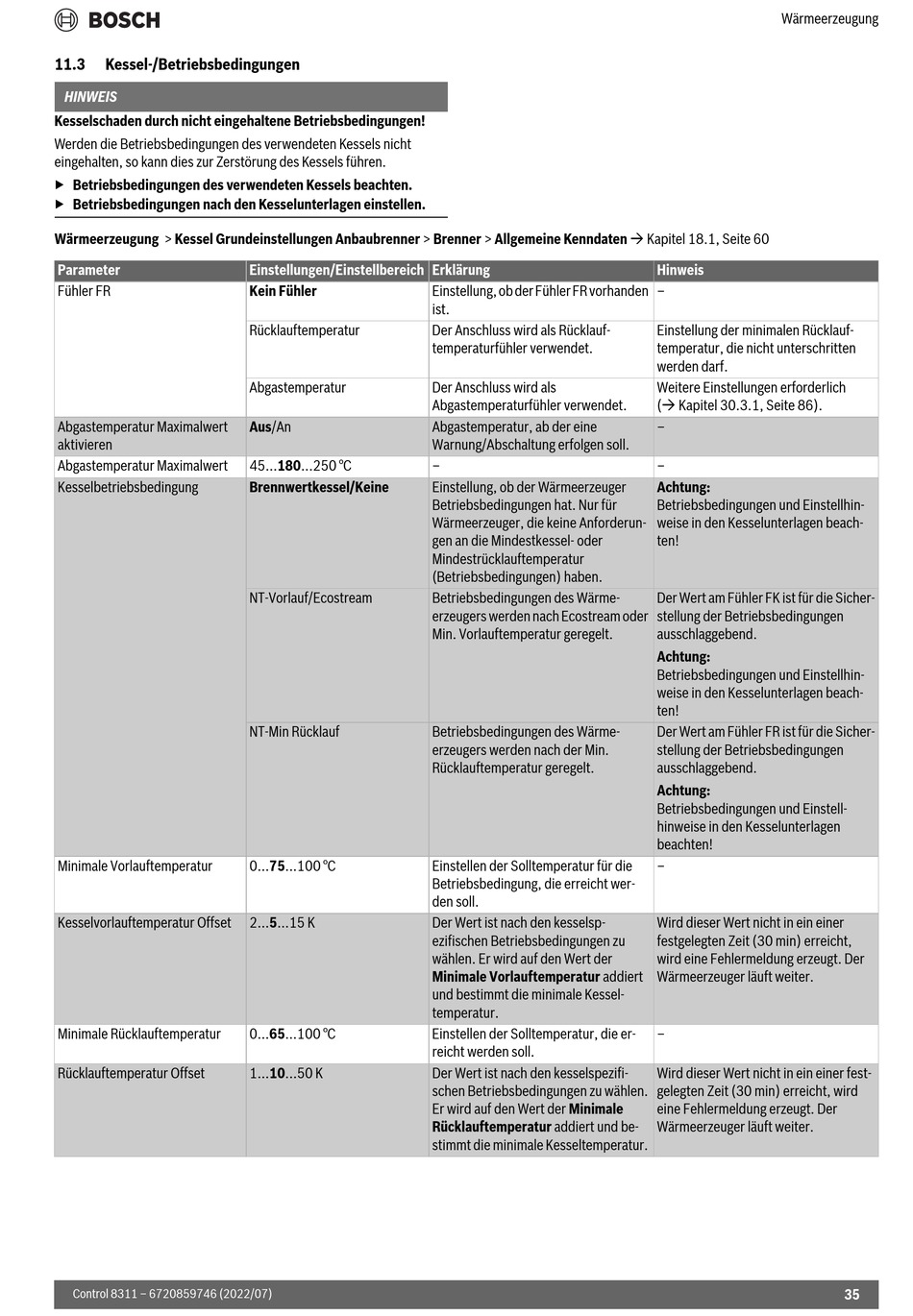

11.3
Kessel-/Betriebsbedingungen
HINWEIS
Kesselschaden durch nicht eingehaltene Betriebsbedingungen!
Werden die Betriebsbedingungen des verwendeten Kessels nicht
eingehalten, so kann dies zur Zerstörung des Kessels führen.
▶ Betriebsbedingungen des verwendeten Kessels beachten.
▶ Betriebsbedingungen nach den Kesselunterlagen einstellen.
Wärmeerzeugung > Kessel Grundeinstellungen Anbaubrenner > Brenner > Allgemeine Kenndaten Kapitel 18.1, Seite 60
Parameter
Fühler FR
Abgastemperatur Maximalwert
aktivieren
Abgastemperatur Maximalwert
Kesselbetriebsbedingung
Minimale Vorlauftemperatur
Kesselvorlauftemperatur Offset
Minimale Rücklauftemperatur
Rücklauftemperatur Offset
Control 8311 – 6720859746 (2022/07)
Einstellungen/Einstellbereich Erklärung
Kein Fühler
Rücklauftemperatur
Abgastemperatur
Aus/An
45...180...250 °C
Brennwertkessel/Keine
NT-Vorlauf/Ecostream
NT-Min Rücklauf
0...75...100 °C
2...5...15 K
0...65...100 °C
1...10...50 K
Einstellung, ob der Fühler FR vorhanden
ist.
Der Anschluss wird als Rücklauf-
temperaturfühler verwendet.
Der Anschluss wird als
Abgastemperaturfühler verwendet.
Abgastemperatur, ab der eine
Warnung/Abschaltung erfolgen soll.
–
Einstellung, ob der Wärmeerzeuger
Betriebsbedingungen hat. Nur für
Wärmeerzeuger, die keine Anforderun-
gen an die Mindestkessel- oder
Mindestrücklauftemperatur
(Betriebsbedingungen) haben.
Betriebsbedingungen des Wärme-
erzeugers werden nach Ecostream oder
Min. Vorlauftemperatur geregelt.
Betriebsbedingungen des Wärme-
erzeugers werden nach der Min.
Rücklauftemperatur geregelt.
Einstellen der Solltemperatur für die
Betriebsbedingung, die erreicht wer-
den soll.
Der Wert ist nach den kesselsp-
ezifischen Betriebsbedingungen zu
wählen. Er wird auf den Wert der
Minimale Vorlauftemperatur addiert
und bestimmt die minimale Kessel-
temperatur.
Einstellen der Solltemperatur, die er-
reicht werden soll.
Der Wert ist nach den kesselspezifi-
schen Betriebsbedingungen zu wählen.
Er wird auf den Wert der Minimale
Rücklauftemperatur addiert und be-
stimmt die minimale Kesseltemperatur.
Wärmeerzeugung
Hinweis
–
Einstellung der minimalen Rücklauf-
temperatur, die nicht unterschritten
werden darf.
Weitere Einstellungen erforderlich
( Kapitel 30.3.1, Seite 86).
–
–
Achtung:
Betriebsbedingungen und Einstellhin-
weise in den Kesselunterlagen beach-
ten!
Der Wert am Fühler FK ist für die Sicher-
stellung der Betriebsbedingungen
ausschlaggebend.
Achtung:
Betriebsbedingungen und Einstellhin-
weise in den Kesselunterlagen beach-
ten!
Der Wert am Fühler FR ist für die Sicher-
stellung der Betriebsbedingungen
ausschlaggebend.
Achtung:
Betriebsbedingungen und Einstell-
hinweise in den Kesselunterlagen
beachten!
–
Wird dieser Wert nicht in ein einer
festgelegten Zeit (30 min) erreicht,
wird eine Fehlermeldung erzeugt. Der
Wärmeerzeuger läuft weiter.
–
Wird dieser Wert nicht in ein einer fest-
gelegten Zeit (30 min) erreicht, wird
eine Fehlermeldung erzeugt. Der
Wärmeerzeuger läuft weiter.
35
