Anzeige- und Bedienelemente

9.9.1

LED-Anzeigen Master

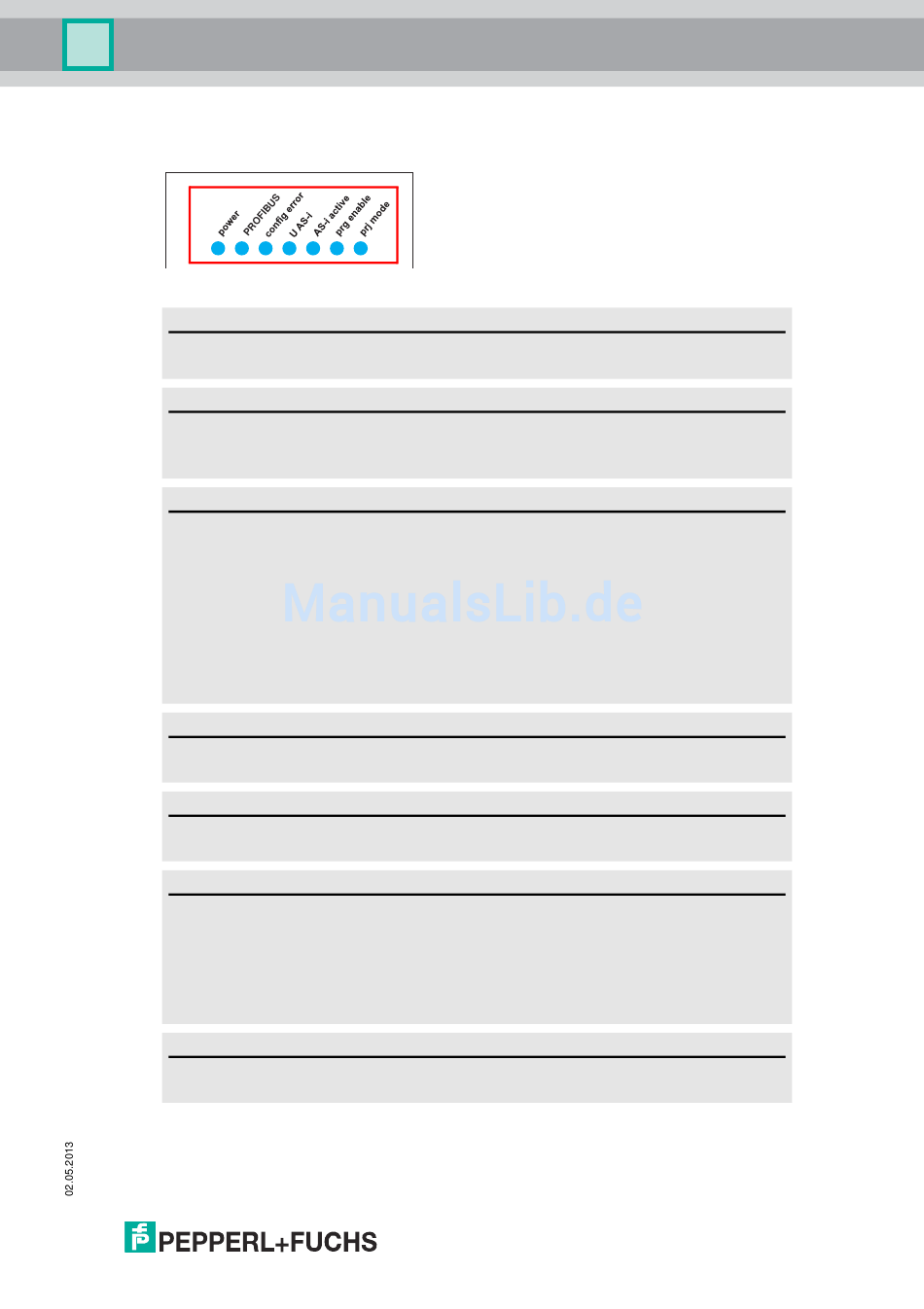

Die LEDs auf der Frontseite des Gerätes signalisieren:
Power
Der Master ist ausreichend spannungsversorgt.
PROFIBUS
LED an: Gateway ist einem PROFIBUS-Master zugeordnet.
LED aus Gateway ist keinem PROFIBUS-Master zugeordnet.
config error
Es liegt ein Konfigurationsfehler vor:
Es fehlt mindestens ein projektierter Slave, mindestens ein erkannter Slave ist nicht
projektiert oder bei mindestens einem projektierten und erkannten Slave stimmen die
Ist-Konfigurationsdaten nicht mit der Soll-Konfiguration überein oder der Master
befindet sich im Anlaufbetrieb.
Blinkt die LED so liegt ein Peripheriefehler bei mindestens einem AS-i-Slave vor. Lie-
gen sowohl Konfigurationsfehler als auch Peripheriefehler an, so wird lediglich der
Konfigurationsfehler angezeigt.
U AS-i
Der entsprechende AS-i-Kreis ist ausreichend spannungsversorgt.
AS-i active
Der Normalbetrieb ist aktiv.
prg enable
Automatische Adressenprogrammierung ist möglich.
Es fehlt im geschützten Betriebsmodus genau ein Slave. Dieser kann durch einen
baugleichen Slave mit der Adresse Null ersetzt werden. Der Master adressiert den
neuen Slave automatisch auf die fehlerhafte Adresse, der Konfigurationsfehler ist
damit beseitigt.
prj mode
Der AS-i-Master befindet sich im Projektierungsmodus.
