Elektrischer Anschluss Profibus-Dp; Simatic Step 7-Konfiguration; Hardware-Konfiguration - Pepperl+Fuchs AS-I 3.0 PROFIBUS Handbuch

AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Anhang: Beispiel der Inbetriebnahme an einer Siemens S7
19.1.2

Elektrischer Anschluss PROFIBUS-DP

Für die Verbindung des AS-i 3.0 PROFIBUS-Gateway mit der CPU 315-2DP wird
ein Standard PROFIBUS-Kabel mit 9 poligem SUB-D Stecker verwendet.
Ist das AS-i 3.0 PROFIBUS-Gateway als letzter Teilnehmer am PROFIBUS ange-
schlossen, so muss der Abschlusswiderstand am PROFIBUS-Stecker zugeschal-
tet werden.
19.2

SIMATIC Step 7-Konfiguration

Die weitere Beschreibung geht davon aus, dass ein SIMATIC Step7-Projekt ange-
legt und diesem eine S7-300 Station hinzugefügt wurde.
Für diese SIMATIC-300 Station muss nun die Hardwarekonfiguration geöffnet
werden.
19.2.1

Hardware-Konfiguration

Vor dem Konfigurieren der Hardware muss die mit dem AS-i 3.0 PROFIBUS-Ga-
teway mit integr. Safety-Monitor ausgelieferte GSD-Datei dem Hardwarekatalog
hinzugefügt werden.

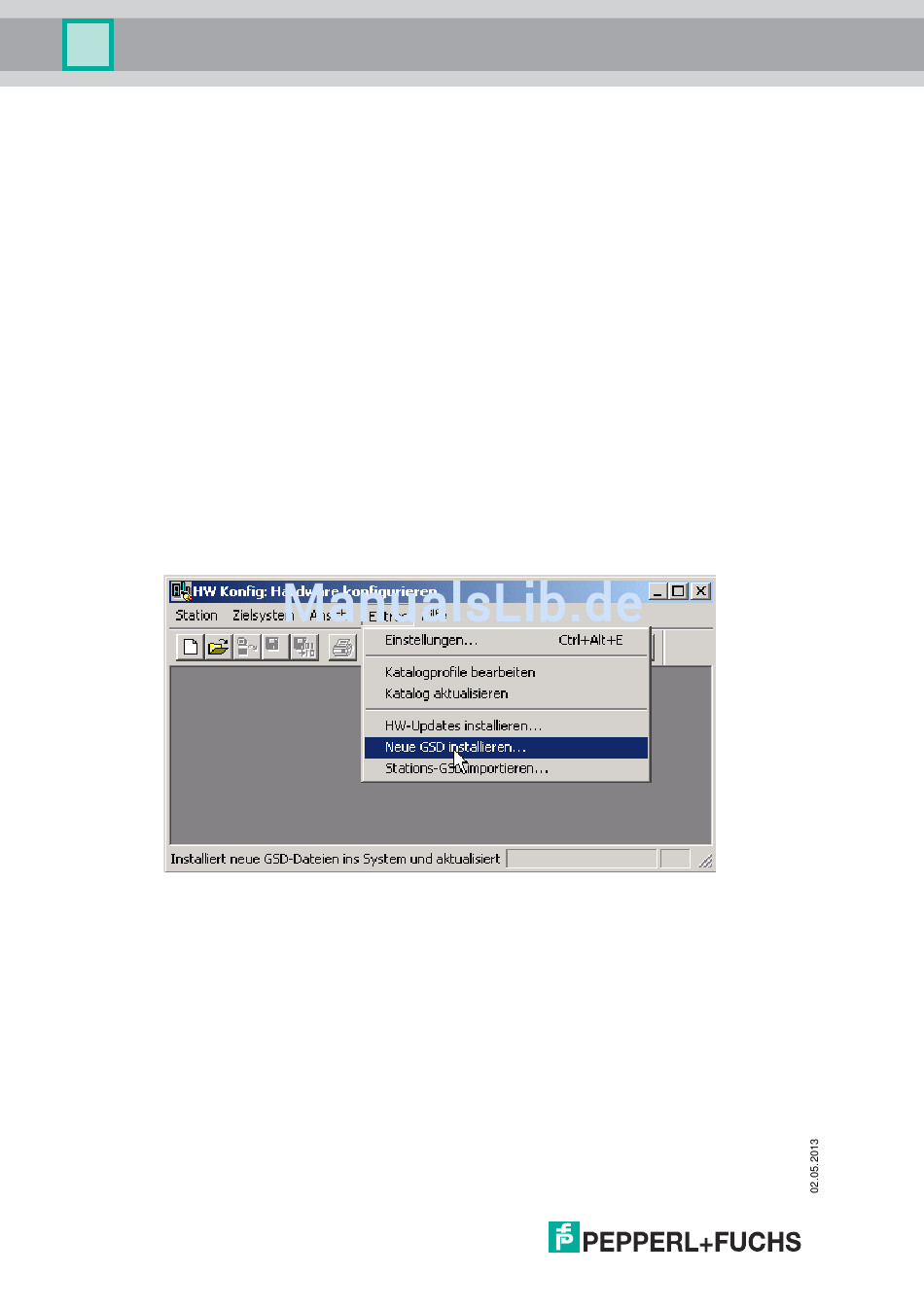

Das Hinzufügen der GSD-Datei erfolgt über die Menüfunktion „Neue GSD instal-
lieren".
Nach Anwahl des Menüpunkts „Neue GSD installieren" öffnet sich ein Dateidia-
logfenster in dem die zu installierende GSD-Datei ausgewählt werden kann.
Die PROFIBUS-Eigenschaften des AS-i 3.0 PROFIBUS-Gateways mit integr.
Safety-Monitor sind in der GSD-Datei beschrieben.
