AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Anhang: Beispiel der Inbetriebnahme an einer Siemens S7

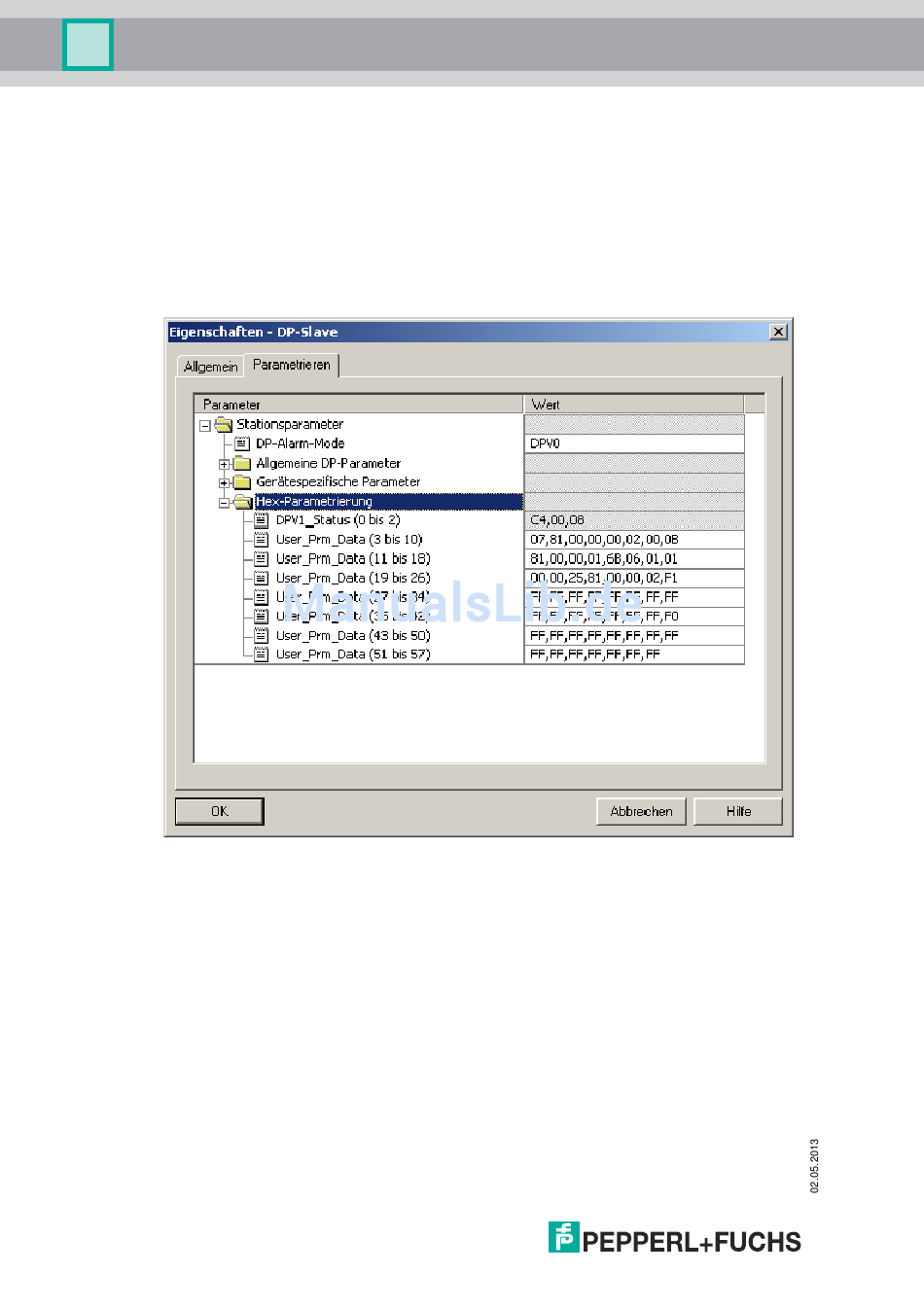

19.2.4.3 Hex-Parametrierung

DPV1_Status
Hexadezimale Darstellung der sich aus den Einstellungen ergebenden Daten für
die Parameterbyte 0 - 2.
User_Prm_Data
Hexadezimale Darstellung der sich aus den Einstellungen ergebenden Daten für
die Parameterbyte 3 - 57.
19.2.5

SIMATIC Step7-Bausteine

Nach erfolgter Hardwarekonfiguration kann diese an die CPU übertragen werden.
Da die Datenübertragung der AS-i-Daten in diesem Beispiel direkt in das Prozes-
sabbild erfolgt, ist kein zusätzliches Step7-Programm für die Datenaktualisierung
notwendig. Aus diesem Grunde befindet sich kein Programmcode im OB1.
138
