Slave-Adressierung

7.7.1

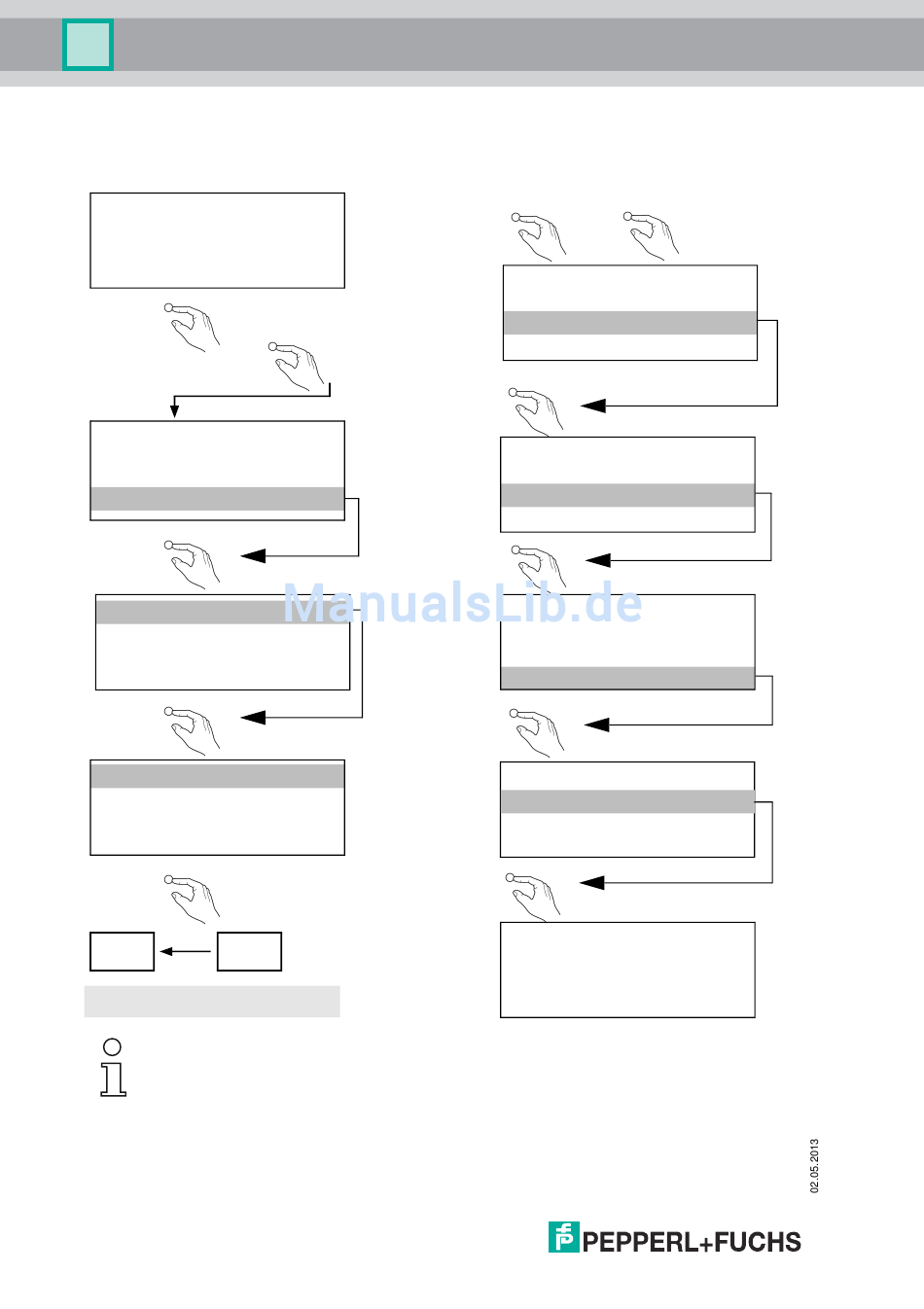

Slave 2 adressieren auf Adresse 15

1. 41
SEARCHING SLAVE
OK
QUICK SETUP
AS-I SAFETY
DIAGNOSIS
SLAVE ADDR TOOL
OK
AS-I CIRCUIT 1
AS-I CIRCUIT 2
OK
SLAVE ADR TOOL
CONNECT NEW SLAVE
OLD ADDRESS
NEW ADDRESS
OK
Master Slave
Modul anschließen
Hinweis!
Weitere Informationen finden Sie im Kap. <Bedienung im erweiterten Anzeigemodus>.
