AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Elektrischer Anschluss
9.4.3

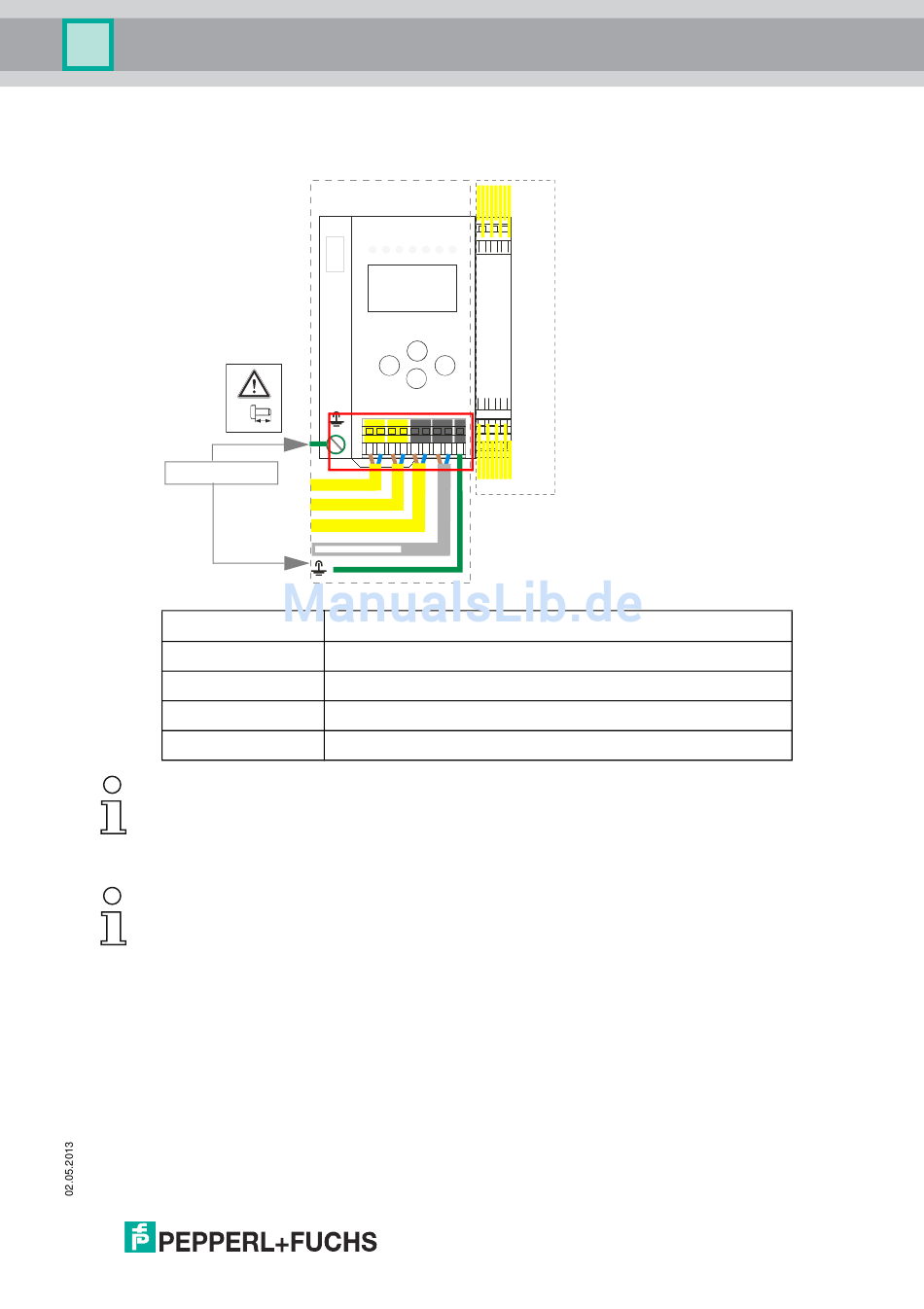

Elektrischer Anschluss VBG-PB-K30-DMD-S16-EV

M4
5 mm max!
Funktionserde
Klemme
+ASI 1–
+ASI 2–
ASI +PWR–
FE
Hinweis!
AS-i-Kreis 1 und 2 werden beide aus einem Netzteil von Pepperl+Fuchs GmbH ver-
sorgt!
Andere Netzteile sind nicht freigegeben!
Hinweis!
Beachten Sie bitte weitere Hinweise im Absatz <Anschlussbelegung AS-i- und Strom-
versorgungsklemmen>.
Gateway Safety Unit
- - -
+ + +
+ASI 1–
+ASI 1–
+ASI 2–
+ ASI +PWR– (max. 8 A)
Signal / Beschreibung
Anschluss an AS-i-Kreis 1
Anschluss an AS-i-Kreis 2
Spannungsversorgung AS-i-Kreise (max 8 A)
Funktionserde
