Vbg-Pb-K30-Dmd-S16, Vbg-Pb-K30-D-S16, Vbg-Pbs-K30-Dmd - Pepperl+Fuchs AS-I 3.0 PROFIBUS Handbuch

AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Elektrischer Anschluss
9.1.2

VBG-PB-K30-DMD-S16, VBG-PB-K30-D-S16, VBG-PBS-K30-DMD

[1]
[2]
[3]
[4]
[5]
[7]
[8]

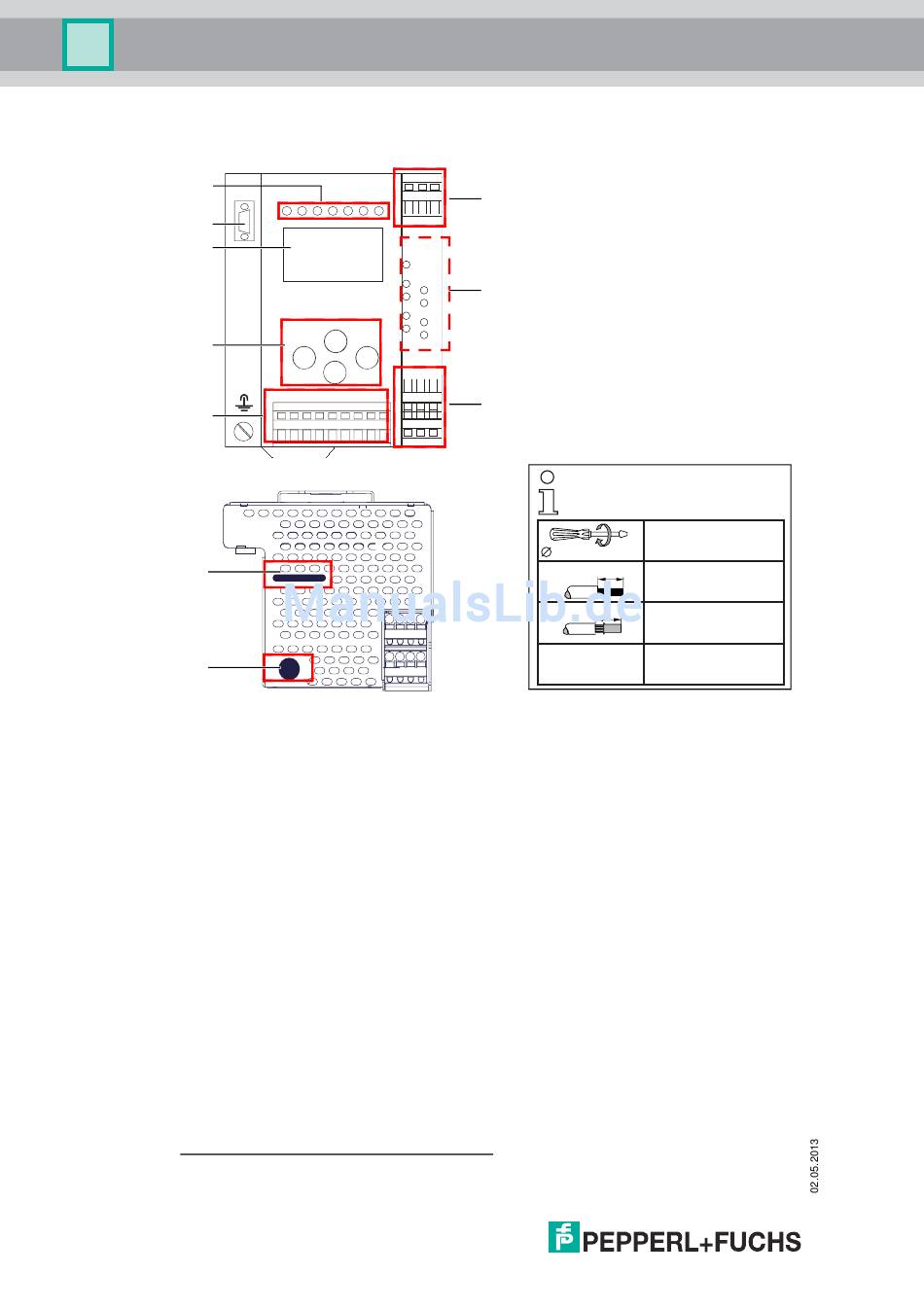

Legende:
[1] LEDs
[2] D-Sub-Buchse (als PROFIBUS-Schnittstelle)
[3] LC-Display
[4] Taster
[5] Anschlussklemmen: Spannungsversorgung und AS-i-Kreis
[6] Anschlussklemmen: Sicherheitseinheit
[7] Chipkarte
[8] RS232 Diagnoseschnittstelle
2.
54
+ - + - + -
2
Nur in Verbindung mit ASIMON 3 G 2 Software oder AS-i-Control-Tools
[6]
[1]
[6]
5 - 6 mm / PZ2
10
2 x (0,5 ... 1,5) mm
10
2 x (0,5 ... 1,5) mm
AWG
0,8 Nm
7 LB.IN
2
2
2 x 24 ...12
