AS-i 3.0 PROFIBUS-Gateway mit integr. Safety-Monitor
Elektrischer Anschluss
9.4.2

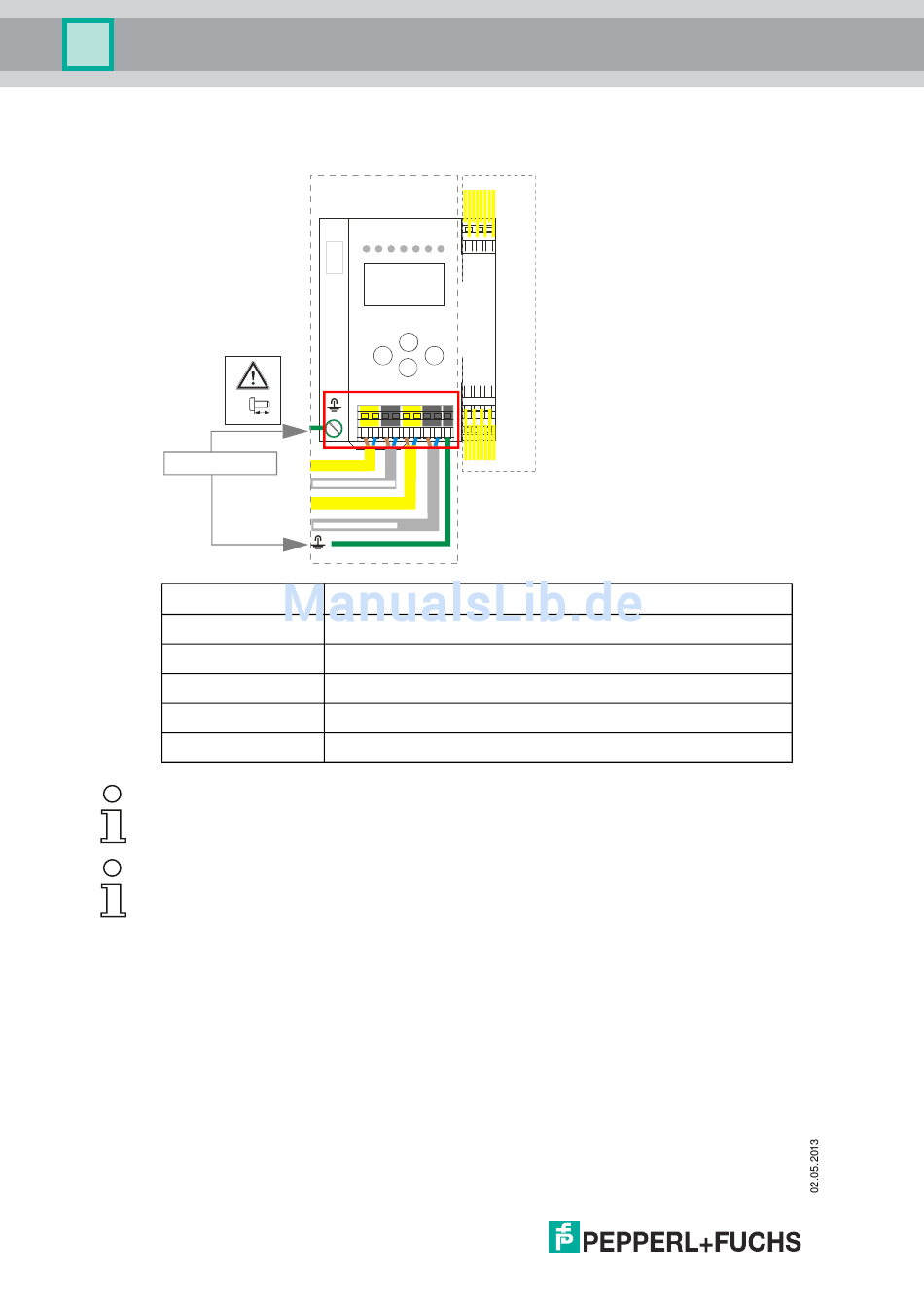

Elektrischer Anschluss VBG-PB-K30-DMD-S16, VBG-PBS-K30-DMD

M4
5 mm max!
Funktionserde
Klemme
+ASI 1–
+ASI 2–
ASI 1 +PWR–
ASI 2 +PWR–
FE
Hinweis!
AS-i-Kreis 1 und 2 werden aus separaten Netzteilen versorgt.
Hinweis!
Beachten Sie bitte weitere Hinweise im Kap. <Anschlussbelegung AS-i- und Stromver-
sorgungsklemmen>.
58
Gateway Safety Unit
- - -
+ + +
+ASI 1–
ASI 1 +PWR– (max. 8A)
+ASI 2–
+
ASI 2 +PWR– (max. 8A)
Signal / Beschreibung
Anschluss an AS-i-Kreis 1
Anschluss an AS-i-Kreis 2
Spannungsversorgung AS-i-Kreis 1 (max. 8 A)
Spannungsversorgung AS-i-Kreis 2 (max. 8 A)
Funktionserde
