ctrlX DRIVE Panel
6.4.7

Panel-Funktionen

Diagnose-Anzeige
Die Diagnose-Anzeige erscheint, wenn das Panel in der Betriebsart Panel-
Engineering betrieben wird.
Angezeigt werden folgende Diagnosen:
● Diagnosen des Geräts ctrlX DRIVE
● Diagnosen des Panels
Die angezeigten Diagnosen wechseln automatisch:
● Diagnosen des Panels
● Diagnosen der Achsen
● QR-Code mit Informationen zur aktuellen Diagnose des Geräts
Tab. 29: Diagnose-Anzeige
Panel
Die Beschreibung der einzelnen Diagnosen finden Sie in der Dokumentation
" ctrlX DRIVE, Diagnosemeldungen der Runtime AXS, Referenz (AXS‑V‑02VRS:
R911383775; AXS‑V‑03VRS: R911409762)".
Bosch Rexroth AG

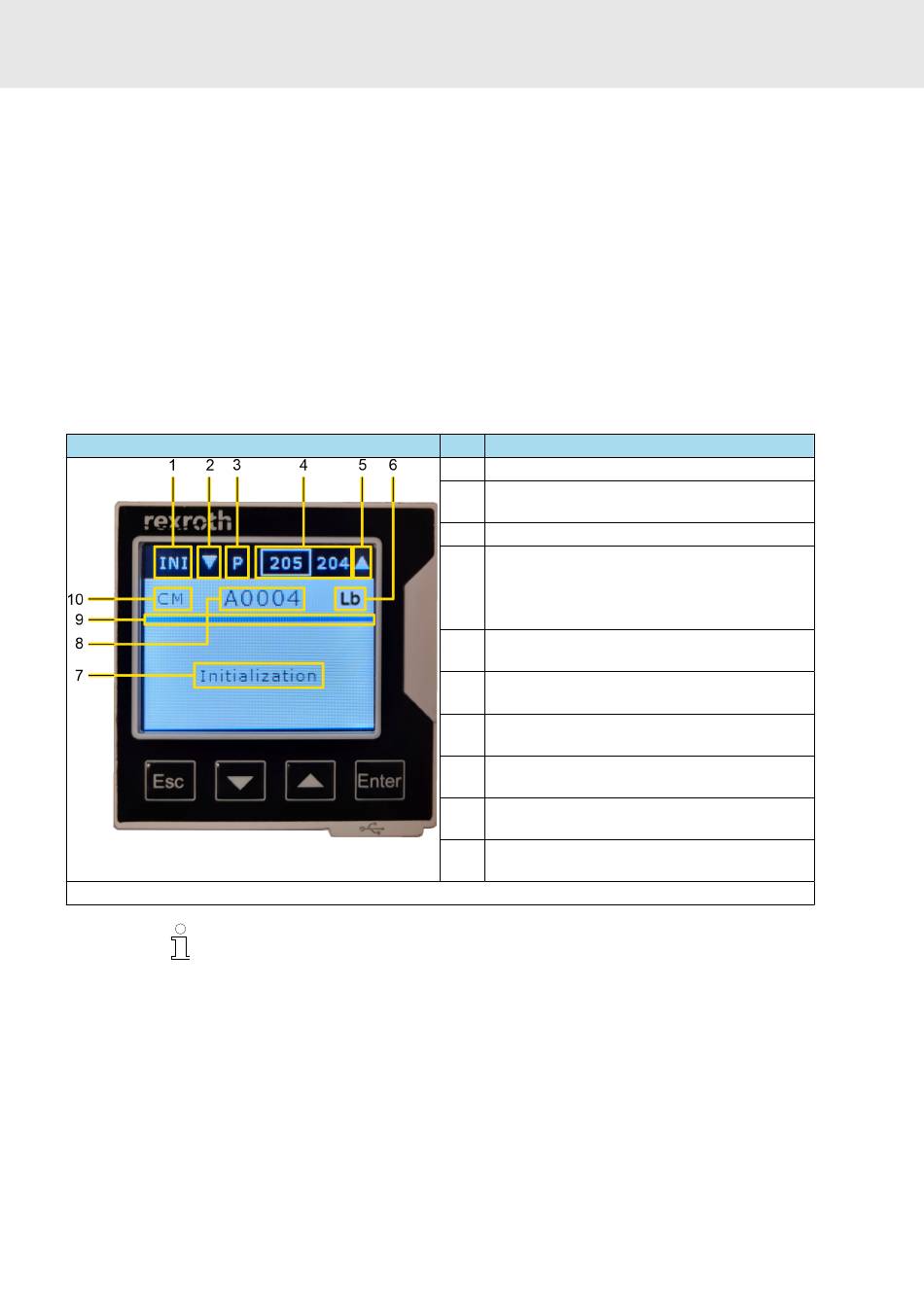

Nr. Beschreibung
1 Feldbus-Status (Parameter P-0-4073.0.0)
2 Navigationstaste [▼]
seln zwischen Diagnose-Anzeigen
3 Panel
4 Achse mit Adresse (Parameter
P-0-1040.0.0*)
Der Rahmen um die Adresse kennzeichnet
die aktuell gewählte Achse
5 Navigationstaste [▲]
seln zwischen Diagnose-Anzeigen
6 Status der Leistungsversorgung (Parameter
S-0-1720.0.2, S‑0‑0424.0.0)
7 Diagnose-Text entsprechend der aktuellen
Diagnose (Parameter S‑0‑0095.0.0)
8 Diagnose der aktuell angewählten Achse
(Parameter S-0-0390.0.0)
9 Diagnose-LED (Parameter P-0-0115.0.0,
S-0-0424.0.0)
10 Status der aktuellen Achse (Parameter
P-0-0115.0.0, S-0-0424.0.0)
* P-0-1040.0.0: EtherCAT® Device-ID
zum manuellen Wech-
zum manuellen Wech-
R911410072, Ausgabe 04
