Montage
12
5. Feldbus-Schirmleitung oder Feldbus-Gerätestecker (6) an der anderen Kabelver-
schraubung montieren.
6. Feldbusleitungen (5) durch die Kabelverschraubung des Feldtransmittergehäuses in
den Anschlussraum führen.
7. Kabelverschraubung wie in Kapitel Schutzart sicherstellen→  19 beschrieben
dicht verschrauben. Die Kabelverschraubung muss den Anforderungen des Explosi-
onsschutzes entsprechen.
4.2.2 Abgesetzte Montage
M10
51
(2.01)
160
(6.3)
≤ 50
(1.97)
M10
3

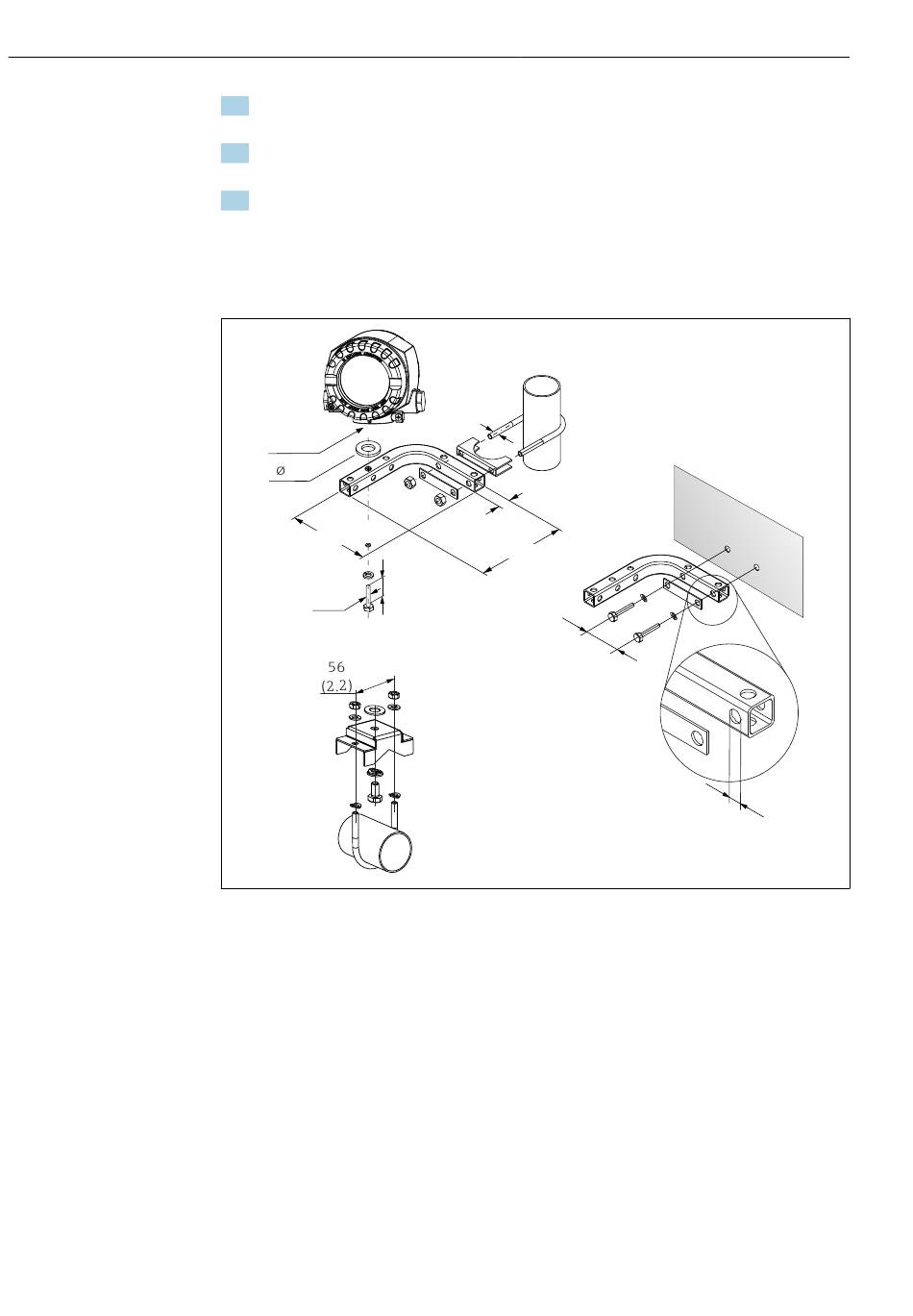

 2 Montage des Feldtransmitters mit Montagehalter, siehe Kap. 'Zubehör'. Abmessungen in mm (in)
2 Kombinierter Wand-/Rohrmontagehalter 2", L-Form, Material 304
3 Rohrmontagehalter 2", U-Form, Material 316L
2
M10
25 (0.98)
180
(7.1)
72 (2.8)
iTEMP TMT162
2
10.5
(0.41)
A0027188
