4 Montage
Das Gerät kann bei Verwendung stabiler Sensoren direkt auf den Sensor montiert werden.
Für die abgesetzte Montage an Wand- oder Rohr stehen zwei Montagehalter zur Verfü-
gung. Das beleuchtete Display ist in 4 verschiedenen Positionen montierbar.
4.1 Montagebedingungen
4.1.1 Abmessungen
Die Abmessungen des Gerätes finden Sie im Kapitel ' T echnische Daten' . →  49
4.1.2 Montageort
Informationen über die Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse,
etc., finden Sie im Kapitel 'Technische Daten' →  49.
Für den Einsatz im explosionsgefährdeten Bereich sind die Grenzwerte der Zertifikate und
Zulassungen (siehe Ex-Sicherheitshinweise) einzuhalten.
4.2 Transmitter montieren
HINWEIS
Ziehen Sie die Montageschrauben nicht zu fest an, um eine Beschädigung des Feld-
transmitters zu vermeiden.
‣
Maximales Drehmoment = 6 Nm (4,43 lbf ft)
4.2.1 Direkte Sensormontage
1

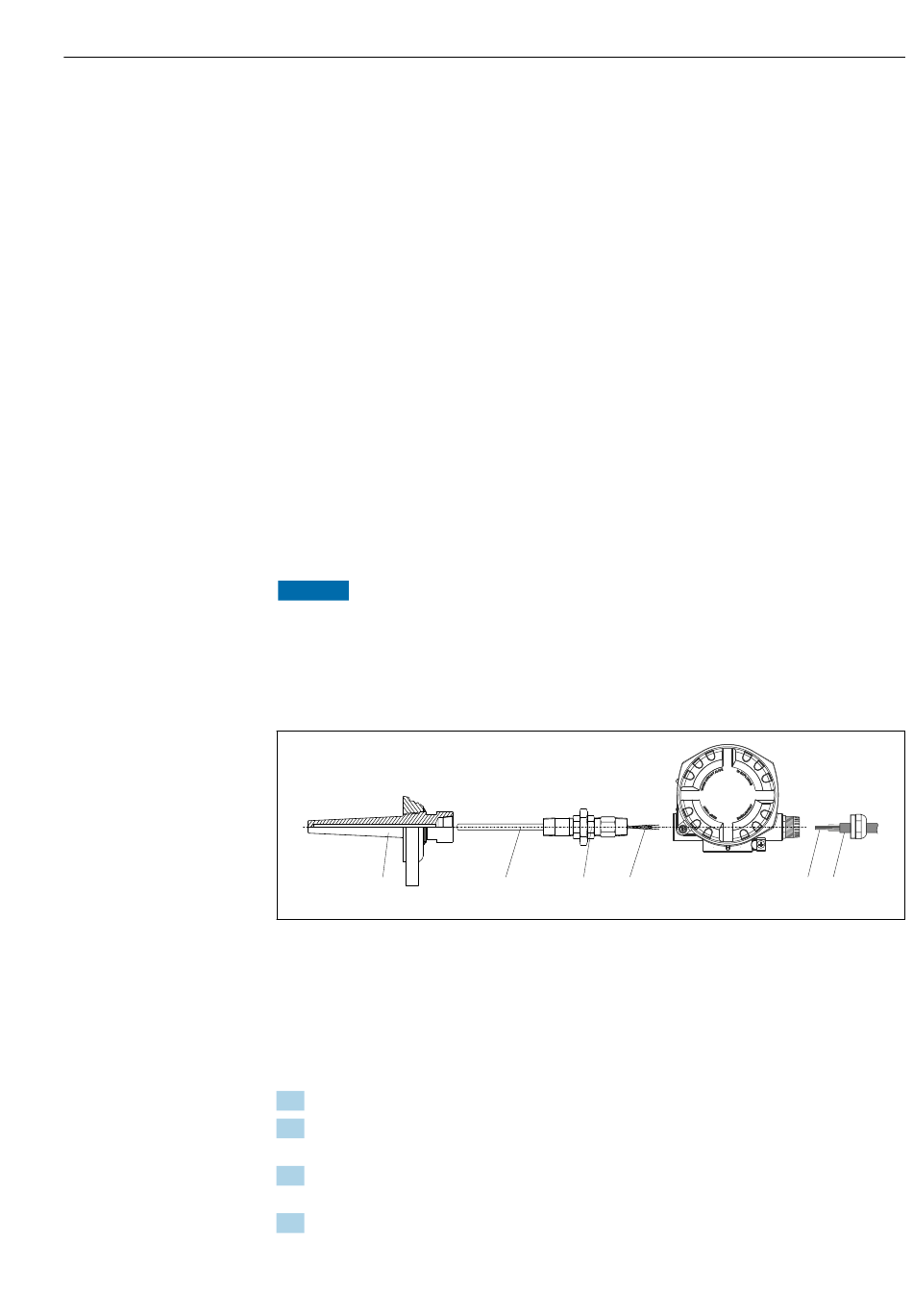

 1 Direkte Montage des Feldtransmitter am Sensor
1 Schutzrohr
2 Messeinsatz
3 Halsrohrnippel und Adapter
4 Sensorleitungen
5 Feldbusleitungen
6 Feldbus-Schirmleitung
1. Schutzrohr montieren und festschrauben (1).
2. Messeinsatz mit Halsrohrnippel und Adapter in Transmitter schrauben (2). Nippel-
und Adaptergewinde mit Silikonband abdichten.
3. Sensorleitungen (4) mit den Anschlussklemmen für die Sensoren verbinden, siehe
Klemmenbelegung.
4. Feldtransmitter mit Messeinsatz am Schutzrohr (1) anbringen.
2 3 4
Montage
5 6
A0024817
