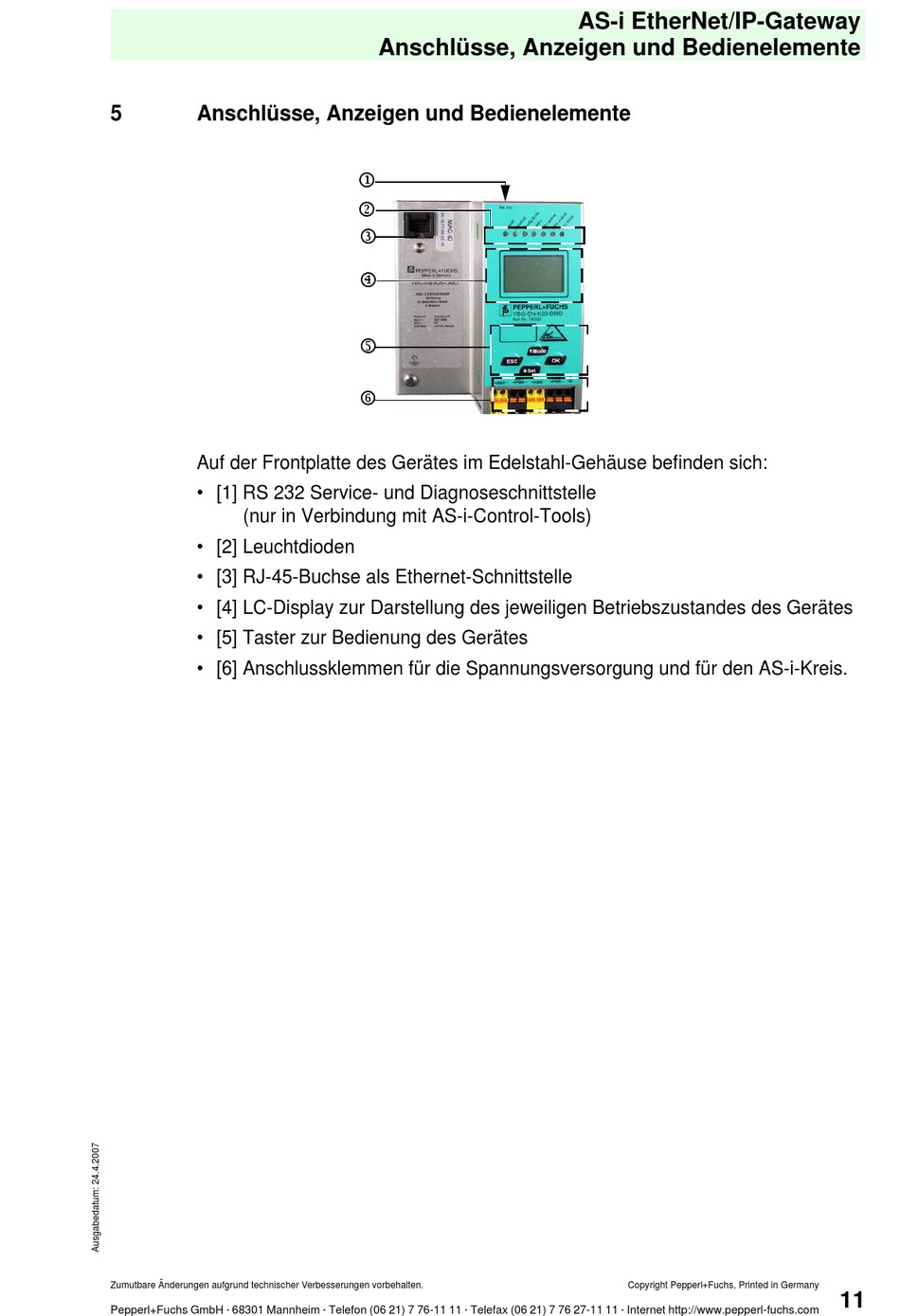

Anschlüsse, Anzeigen und Bedienelemente
Auf der Frontplatte des Gerätes im Edelstahl-Gehäuse befinden sich:
• [1] RS 232 Service- und Diagnoseschnittstelle
(nur in Verbindung mit AS-i-Control-Tools)
• [2] Leuchtdioden
• [3] RJ-45-Buchse als Ethernet-Schnittstelle
• [4] LC-Display zur Darstellung des jeweiligen Betriebszustandes des Gerätes
• [5] Taster zur Bedienung des Gerätes
• [6] Anschlussklemmen für die Spannungsversorgung und für den AS-i-Kreis.
